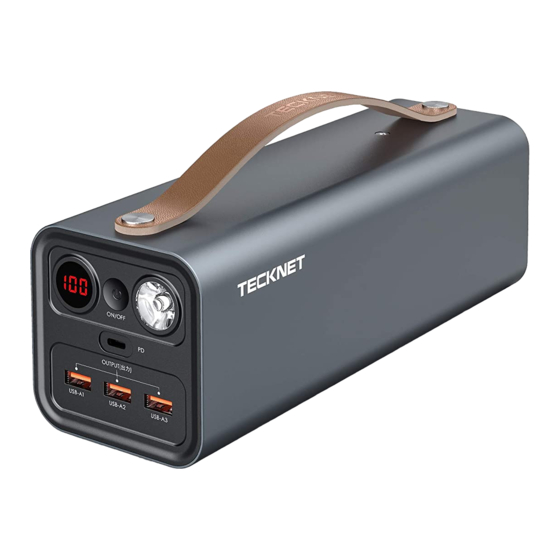

Portable Power Station
ポータブル電源
株式会社神州
福岡県北九州市小倉北区黒原3丁目15-12-201
http://www.tecknet.co.uk
support@tecknet.co.uk
P S
Shenzhen Unichain Technology Co., Ltd
E
TK-PC001
201, 2nd Floor, Building C, Shanhai
Commercial Plaza, Huangjunshan
株式会社神州
District, Bantian Street, Longgang
User Manual
Made in China
District, Shenzhen, China
Advertisement
Summary of Contents for Tecknet TK-PC001
- Page 1 Portable Power Station ポータブル電源 株式会社神州 福岡県北九州市小倉北区黒原3丁目15-12-201 http://www.tecknet.co.uk support@tecknet.co.uk Shenzhen Unichain Technology Co., Ltd TK-PC001 201, 2nd Floor, Building C, Shanhai Commercial Plaza, Huangjunshan 株式会社神州 District, Bantian Street, Longgang User Manual Made in China District, Shenzhen, China...
- Page 2 Thank you for purchasing Tecknet Portable Power Station. Please read this User Manual thoroughly before use of the product and retain it for future reference. If you have any problem using this portable power station, please contact us by email at: support@tecknet.co.uk...
-
Page 3: Product Overview
Product Specification Cell Specifications: 18650-3.7V-2000mAh (3 series and 7 parallels) Battery Capacity: 42000mAh, 155.4Wh ⑥ Rated Capacity: 28000mAh/5V 3A, 140Wh Static Power Consumption: ＜1 mA ⑨ USB-PD Input/Output: ⑦ 3A, 9V 3A, 12V 3A, 15V 3A, 20V 2.25A, 45W Max USB-A1/A2/A3 Output: 2.4A, 9V 2A, 12V... - Page 4 USB-C to USB-C Cable: 4. How to charge the portable power station: Length: 100cm A. Use a power adapter that supports PD/QC and connect the charging cable of the adapter to the PD port of the product; or Colour: Black B.
-
Page 5: Circuit Protection
C. When using AC and DC output at the same time, the number is C. When the temperature of the transformer core exceeds 230℉, high always on, showing the current remaining power. temperature protection will be triggered and the product’s AC output stops. - Page 6 Battery Life Application Cases Cooling Fan This product has a built-in cooling fan. When the MOS temperature is AC output higher than 140℉ or the power of the load is over 50W, the fan will start working. Note: Please do not block the cooling air inlet and outlet, so as not to affect the cooling effect of the product.
- Page 7 AC Output Introduction IMPORTANT SAFETY INSTRUCTIONS The AC output of this product is a pure sine wave, which is perfectly WARNING – When using this product, basic precautions should always compatible with all types of loads with the power of 150W and below. be followed, including the following: The difference between the sine wave and the square wave is as a) Read all the instructions before using the product.
- Page 8 any equipment you intend to use in vicinity of the battery. Review o) Have servicing performed by a qualified repair person using only cautionary marking on these products and on engine. identical replacement parts. This will ensure that the safety of the product is maintained.
- Page 9 What is not covered by this warranty? 製品の概要 All above warranties are null and void if the TeckNet product is not provided to Unichain for inspection upon Unichain’s request at the sole expense of the purchaser, or if Unichain determines that the TeckNet product has been improperly installed, altered in any way, or tampered with.
- Page 10 仕様 セルの仕様: 18650-3.7V-2000mAh (3直列、 7並列) バッテリ容量: 42000mAh、 155.4Wh ⑥ 3A、 140Wh 定格容量: 28000mAh/5V 静止消費電力: ＜1 mA ⑨ USB-PD 入力/出力: 3A、 9V 3A、 12V 3A、 15V 3A、 20V 2.25A、 最大45W ⑦ 2.4A、 9V 2A、 12V 1.5A、 最大18W USB-A1/A2/A3 出力: 5V ⑩ 5A (最大) USB-A1+A2 出力 (任意の2つのUSB-A同時出力): 5V 5A (最大) USB-A1+A2+A3 出力 (3つのUSB-A同時出力): 5V 5A (最大) USB-A1+A2+A3+PD 出力...
- Page 11 ポータブルパワーステーション寸法: 232 x 81 x 81mm ヒント: 製品重量: 1730g 1. 本ポータブルパワーステーションは大容量のため、 45W PD電源アダプタの 場合は完全充電に5-7時間かかります。 同梱のアダプタを使用される場合 ケース材質: アルミ合金 + PC+ABS 、 充電時間は約12-13時間です。 処理: サンドブラストおよび酸化アルミニウム 2. 本製品で他の端末の充電ができない場合は、 ケーブルの状態が良好ある 製品のカラー: グレー いは損傷しているかどうか、 あるいは充電インター フェイスがしっかりと接 続されているかどうかをチェックしてください。 ケーブルに損傷がある場合 ハンドル材質: 茶色平織り牛革表皮層コーティング仕上げ は、 安全規制に準拠している別のケーブルと交換してください。 冷却ファン速度: 8300 RPM 3. 本ポータブルパワーステーションは変換効率の都合によりバッテリの容量 冷却ファン ノイズ: <65dB (製品から10cmの距離) と充電可能容量との間に差があります。 製品の使い方 ディスプレイステータスの表示 1. DC 出力: ボタンを押す必要はありません。 プラグ＆プレイ方式です。 負荷 1. ディスプレイの左下の赤い点が点滅している場合は製品が充電中であるこ が検知されると、 ディスプレイが点灯し自動的に製品の電源が入ります。 とを示しています。 完全に充電されると、 赤い点の点滅が停止して消灯し 2. 照明: ...
- Page 12 2. 短絡保護機能 出力ステータスインジケータ A. DCの使用中に短絡が生じた場合は製品の出力が停止します。 接続機器を 1. AC出力のステータスインジケータ (青/赤のライト) はACロッカースイッチ 取り外せば通常のステータスに戻ります。 の下にあり、 AC出力のステータスのみが表示されます。 ACロッカースイッ B. ACの使用中に短絡が生じた場合は製品の出力が停止します。 ACロッカー チがオンになると、 通常の状態では青いライトが常時点灯します。 低電圧 スイッチをオフにして接続機器を取り外してください。 ACロッカースイッチ 保護機能が発動されると (すなわち、 バッテリの電圧が著しく低下してお をオンにすると通常のステータスに戻ります。 り、 製品を直ちに充電する必要が生じた場合に) 青いライトが点滅します。 製品に異常または故障がある場合は赤いライトが常時点灯し、 この場合 3. 過充電保護機能 出力は停止します。 接続機器を外してACロッカースイッチをオフにし、 そ セル電圧が12.65±0.1Vになると、 過充電保護機能が発動して製品の充電 の後もう一度ACロッカースイッチをオンにして通常のステータスに戻して が停止します。 ください。 4. 過電力保護機能 2. USB-AおよびPDポートにはステータスインジケータはありませんが、 端末 AC出力電力が150Wを超えると、 過電力保護機能が発動して製品のAC出 が接続されると、 パワーステータスの表示が自動的にアクティブになりま 力が停止します。 す。...
- Page 13 ヒント ： USB出力 本製品は上記の温度範囲外でも使用できますが、 バッテリセルの容量およ び寿命にマイナスの影響を及ぼす場合があります。 AC出力の紹介 本製品のAC出力は正弦波であり、 出力150Wまでのあらゆるタイプの負荷 MacBook 12 ドローン 携帯電話 に問題なく対応できます。 約2回 約2.5回 約10回 正弦波と方形波の違いは以下のとおりです： 上記の値は理論値であり、 あくまで参照の数値です。 実際の値は具体的な 製品モデルごとに変動します 冷却ファン 本製品には冷却ファンが内蔵されています。 MOSの温度が140℉(60℃) を 正弦波 超えた場合、 あるいは負荷電力が50Wを超えるとファンが起動します。 方形波 (本製品で使用される波形) 注意： 製品の冷却効果に影響を及ぼす恐れがあるため、 冷却風吸気口および吹出 電気負荷には抵抗性負荷、 容量性負荷および誘導性負荷の3つの基本タイプ 口を塞がないようにしてください。 があります。 抵抗性負荷の例としては、 白熱電球、 抵抗器、 加熱棒、 給湯装置、 電気オー 保管および動作環境...
- Page 14 バッテリは通常のバッテリ動作の際に爆発性のガスを生成します。 この理由 から、 スパイク電圧のパルスが生成されます。 このような高電圧はインバー から、 パワーパックを使用する都度、 ガイドに従うことが最も重要です。 タのコンポーネントや誘導性負荷の耐電圧にとっては厳しい試練であり、 高 い確率でインバータが破損する恐れがあります。 2) バッテリの爆発の危険性をなくすために、 これらのガイドの他、 バッテリメ ーカーおよびバッテリの側で使用を意図するあらゆる装置のメーカーによ り発行されているガイドに従ってください。 これらの製品およびエンジン 安全に関する重要ガイド に関する注意書きをよくお読みください。 k) 人体に関する予防措置 警告 ‒ 本製品を使用する際は、 必ず以下のような基本的予防措置を取ってく 1) リチウムイオンバッテリの側で作業をする際は、 すぐに助けに来られる場 ださい: 所に人を待機させるよう考慮してください。 a) 製品の使用前に全てのガイドをお読みください。 2) バッテリの電解液が肌や衣服に付着したり目に入ったりした場合に備えて b) 怪我の危険性をなくすために、 お子様の側で本製品を使用される場合に 、 十分な量の水と石鹸を用意しておきましょう。 は十分な監督を行ってください。 3) 目や衣服を完全に覆う保護具を身に着けてください。 バッテリの側で作 c) 製品内部に指や手を入れてはいけません。 業する時は目を触らないでください。 d) パワーパック製造メーカーが推奨していない、 あるは販売していない付属 4) バッテリの電解液が肌や衣服に付着した場合は、 直ちに石鹸と水で洗い 物の使用は、...
- Page 15 火の側や 保証範囲について 130° C以上になる場所に置くと爆発する恐れがあります。 130° Cは265° F と同じです。 Shenzhen Unichain Technology Co., LTD. o) サービス実施は資格を持つ修理担当者のみに依頼し、 同一の交換用部品 （ メーカー： 「Unichain」 ）は、TeckNet製品の原始の購入者に対して 、製 のみを使用してください。 これにより製品の安全性の維持が保証されます 品の設計、組み立て 、材料、または製造上の欠陥がないことを保証します。 。 p) 出力ケーブルは以下の指示に従ってバッテリおよびシャシに取り付けてく ださい。 出力クランプ同士が決して触れないようにしてください。 保証期間はどのく らいですか？ 1) ガイドにはブースター機能の正しい使用に関するステップごとの指示が含 TeckNet製品の保証期間は、 お買いあげ日より18ヶ月です。 まれており、 ブースターケーブルのバッテリへの取り付けおよび取り外しの 正しいステップが詳しく書かれています。 どのように問題を解決しますか？ 2) ステップごとに別々の番号付きアイテムとなります。 欠陥のある製品を無料で修理または交換することを選択します（製品の送料...
