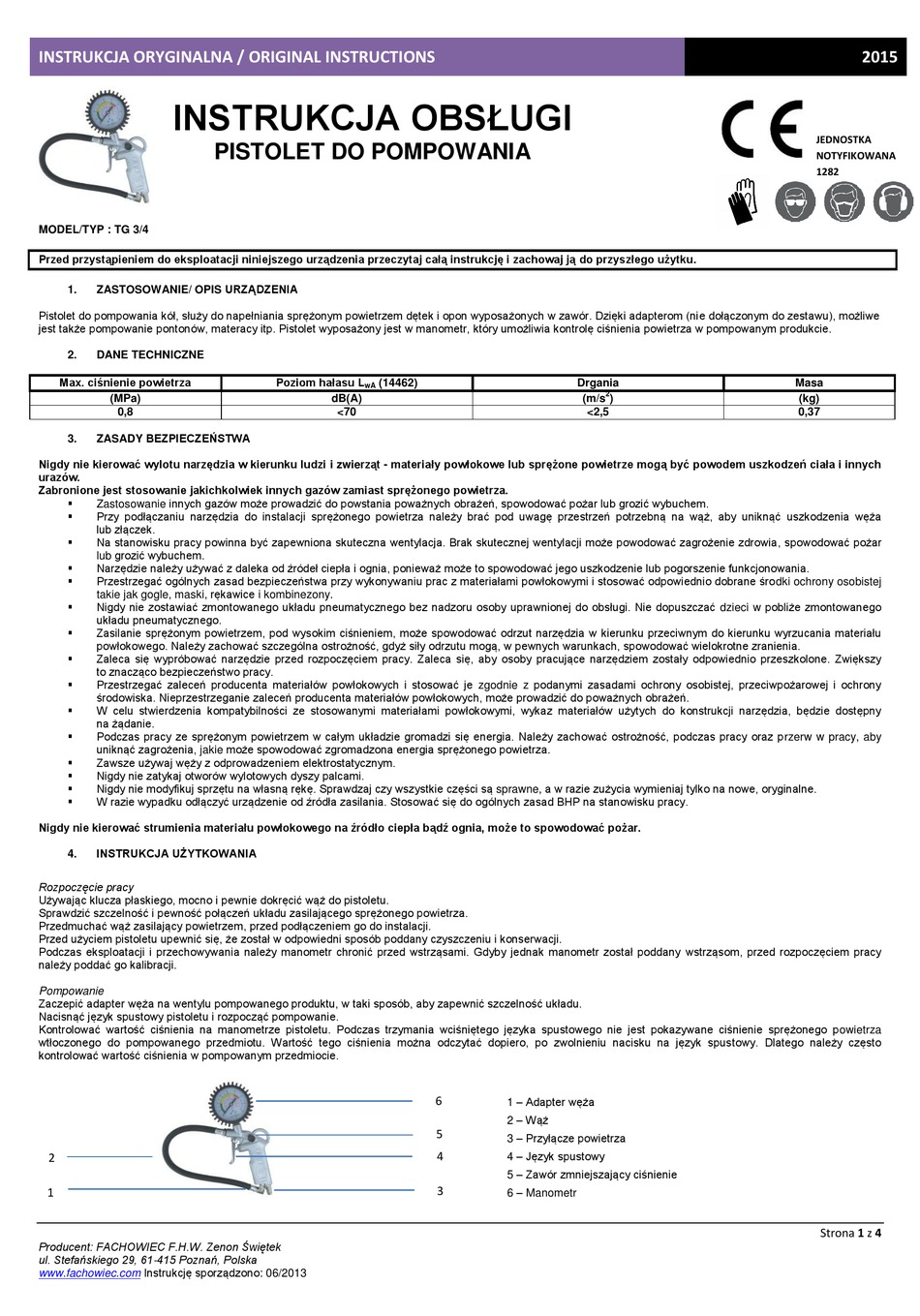

FACHOWIEC TG 3/4 Original Instructions

INSTRUKCJA ORYGINALNA / ORIGINAL INSTRUCTIONS
INSTRUKCJA OBSŁUGI
MODEL/TYP : TG 3/4
Przed przystąpieniem do eksploatacji niniejszego urządzenia przeczytaj całą instrukcję i zachowaj ją do przyszłego użytku.
ZASTOSOWANIE/ OPIS URZĄDZENIA
1.
Pistolet do pompowania kół, służy do napełniania sprężonym powietrzem dętek i opon wyposażonych w zawór. Dzięki adapterom (nie dołączonym do zestawu), możliwe
jest także pompowanie pontonów, materacy itp. Pistolet wyposażony jest w manometr, który umożliwia kontrolę ciśnienia powietrza w pompowanym produkcie.
2. DANE TECHNICZNE
Max. ciśnienie powietrza
(MPa)
0,8
ZASADY BEZPIECZEŃSTWA
3.
Nigdy nie kierować wylotu narzędzia w kierunku ludzi i zwierząt - materiały powłokowe lub sprężone powietrze mogą być powodem uszkodzeń ciała i innych
urazów.
Zabronione jest stosowanie jakichkolwiek innych gazów zamiast sprężonego powietrza.
 Zastosowanie innych gazów może prowadzić do powstania poważnych obrażeń, spowodować pożar lub grozić wybuchem.
Przy podłączaniu narzędzia do instalacji sprężonego powietrza należy brać pod uwagę przestrzeń potrzebną na wąż, aby uniknąć uszkodzenia węża

lub złączek.
 Na stanowisku pracy powinna być zapewniona skuteczna wentylacja. Brak skutecznej wentylacji może powodować zagrożenie zdrowia, spowodować pożar
lub grozić wybuchem.
 Narzędzie należy używać z daleka od źródeł ciepła i ognia, ponieważ może to spowodować jego uszkodzenie lub pogorszenie funkcjonowania.
 Przestrzegać ogólnych zasad bezpieczeństwa przy wykonywaniu prac z materiałami powłokowymi i stosować odpowiednio dobrane środki ochrony osobistej
takie jak gogle, maski, rękawice i kombinezony.
 Nigdy nie zostawiać zmontowanego układu pneumatycznego bez nadzoru osoby uprawnionej do obsługi. Nie dopuszczać dzieci w pobliże zmontowanego
układu pneumatycznego.
 Zasilanie sprężonym powietrzem, pod wysokim ciśnieniem, może spowodować odrzut narzędzia w kierunku przeciwnym do kierunku wyrzucania materiału
powłokowego. Należy zachować szczególna ostrożność, gdyż siły odrzutu mogą, w pewnych warunkach, spowodować wielokrotne zranienia.
 Zaleca się wypróbować narzędzie przed rozpoczęciem pracy. Zaleca się, aby osoby pracujące narzędziem zostały odpowiednio przeszkolone. Zwiększy
to znacząco bezpieczeństwo pracy.
 Przestrzegać zaleceń producenta materiałów powłokowych i stosować je zgodnie z podanymi zasadami ochrony osobistej, przeciwpożarowej i ochrony
środowiska. Nieprzestrzeganie zaleceń producenta materiałów powłokowych, może prowadzić do poważnych obrażeń.
 W celu stwierdzenia kompatybilności ze stosowanymi materiałami powłokowymi, wykaz materiałów użytych do konstrukcji narzędzia, będzie dostępny
na żądanie.
 Podczas pracy ze sprężonym powietrzem w całym układzie gromadzi się energia. Należy zachować ostrożność, podczas pracy oraz przerw w pracy, aby
uniknąć zagrożenia, jakie może spowodować zgromadzona energia sprężonego powietrza.
 Zawsze używaj węży z odprowadzeniem elektrostatycznym.
 Nigdy nie zatykaj otworów wylotowych dyszy palcami.
 Nigdy nie modyfikuj sprzętu na własną rękę. Sprawdzaj czy wszystkie części są sprawne, a w razie zużycia wymieniaj tylko na nowe, oryginalne.
 W razie wypadku odłączyć urządzenie od źródła zasilania. Stosować się do ogólnych zasad BHP na stanowisku pracy.
Nigdy nie kierować strumienia materiału powłokowego na źródło ciepła bądź ognia, może to spowodować pożar.
INSTRUKCJA UŻYTKOWANIA
4.
Rozpoczęcie pracy
Używając klucza płaskiego, mocno i pewnie dokręcić wąż do pistoletu.
Sprawdzić szczelność i pewność połączeń układu zasilającego sprężonego powietrza.
Przedmuchać wąż zasilający powietrzem, przed podłączeniem go do instalacji.
Przed użyciem pistoletu upewnić się, że został w odpowiedni sposób poddany czyszczeniu i konserwacji.
Podczas eksploatacji i przechowywania należy manometr chronić przed wstrząsami. Gdyby jednak manometr został poddany wstrząsom, przed rozpoczęciem pracy
należy poddać go kalibracji.
Pompowanie
Zaczepić adapter węża na wentylu pompowanego produktu, w taki sposób, aby zapewnić szczelność układu.
Nacisnąć język spustowy pistoletu i rozpocząć pompowanie.
Kontrolować wartość ciśnienia na manometrze pistoletu. Podczas trzymania wciśniętego języka spustowego nie jest pokazywane ciśnienie sprężonego powietrza
wtłoczonego do pompowanego przedmiotu. Wartość tego ciśnienia można odczytać dopiero, po zwolnieniu nacisku na język spustowy. Dlatego należy często
kontrolować wartość ciśnienia w pompowanym przedmiocie.
2
1
Producent: FACHOWIEC F.H.W. Zenon Świętek
ul. Stefańskiego 29, 61-415 Poznań, Polska
Instrukcję sporządzono: 06/2013
www.fachowiec.com

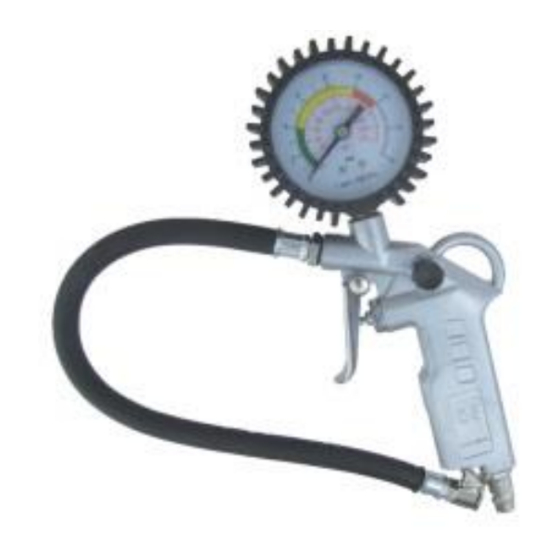

PISTOLET DO POMPOWANIA
Poziom hałasu L
(14462)
wA
dB(A)
<70
Drgania
2
(m/s
<2,5
6
1 – Adapter węża
2 – Wąż
5
3 – Przyłącze powietrza
4 – Język spustowy
4
5 – Zawór zmniejszający ciśnienie
3
6 – Manometr
)
2015
JEDNOSTKA
NOTYFIKOWANA
1282
Masa
(kg)
0,37
Strona 1 z 4
