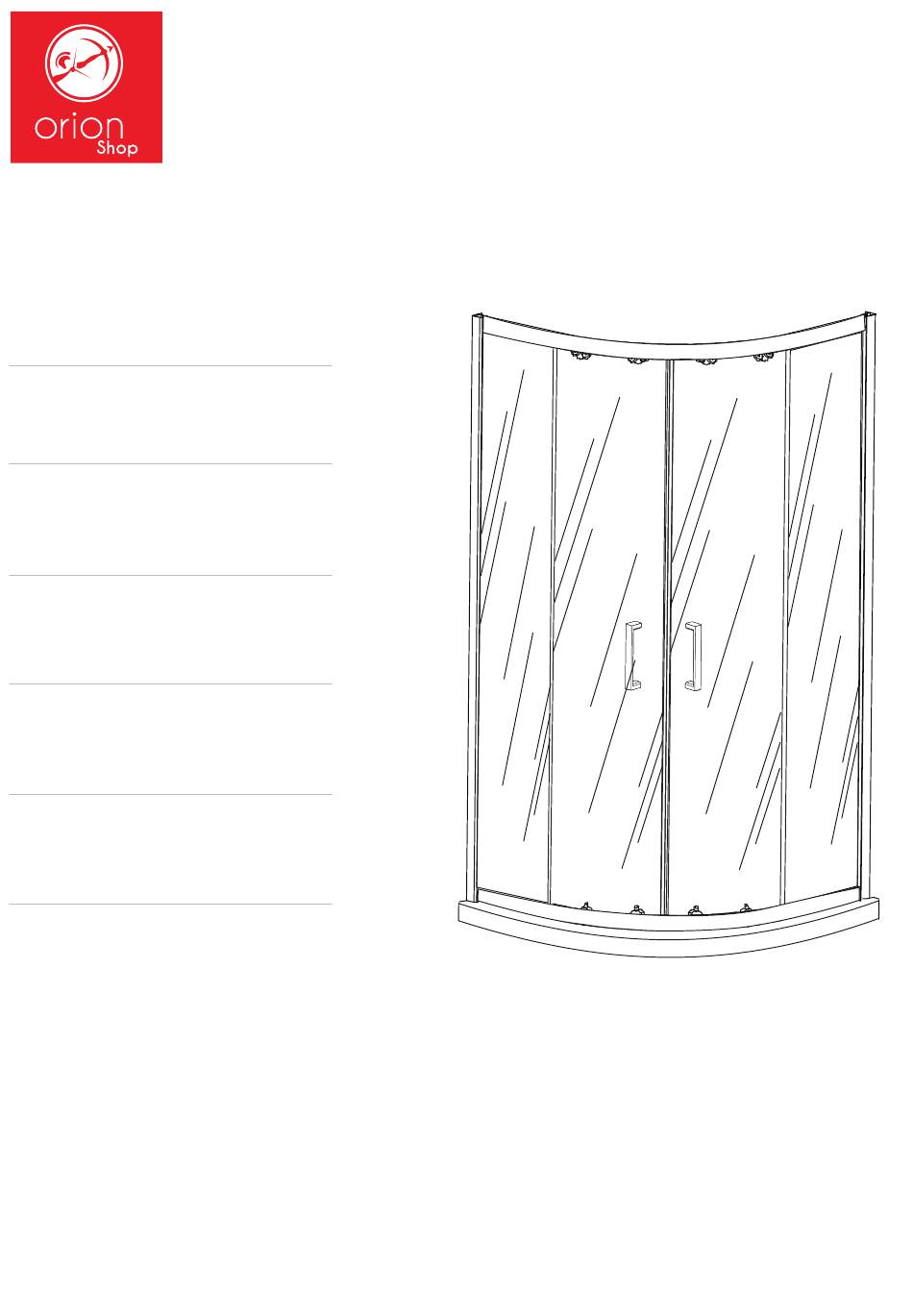

ORFEO semicircolare doppio scorrevole ad angolo
Informazioni tecniche
Technical information
Vetro 6 mm
temperato trasparente
6mm tempered glass
Altezza 190 cm
190 cm height
Profili in alluminio
alluminium profiles
Maniglie in ABS
ABS handles
Doppio carrellino inferiore e superiore
up and down double rollers
Reversibile
reversible
Advertisement
Related Manuals for Orion ORFEO
Summary of Contents for Orion ORFEO
- Page 1 ORFEO semicircolare doppio scorrevole ad angolo Informazioni tecniche Technical information Vetro 6 mm temperato trasparente 6mm tempered glass Altezza 190 cm 190 cm height Profili in alluminio alluminium profiles Maniglie in ABS ABS handles Doppio carrellino inferiore e superiore up and down double rollers...
-
Page 2: Istruzioni Per L'installazione
ORFEO semicircolare doppio scorrevole ad angolo Istruzioni per l'installazione Assembling instructions Utensili Tools n° Descrizione / Description Pz. /Units Anta fissa / Fixed glass Anta scorrevole / Sliding door Profilo a muro / Wall post Binario / Rail Tassello / Plug... - Page 3 ORFEO semicircolare doppio scorrevole ad angolo Istruzioni per l'installazione Assembling instructions...
- Page 4 ORFEO semicircolare doppio scorrevole ad angolo Istruzioni per l'installazione Assembling instructions PROFILI A MURO (Fig.1) Metti diritti in bolla i profili C,traccia con la matita i punti di fissaggio al muro, assembla i profili al muro con le apposite viti e tasselli E M. Alle fine inserisci i coprivite Q R.
- Page 5 ORFEO semicircolare doppio scorrevole ad angolo Istruzioni per l'installazione Assembling instructions VETRO FISSO E BINARIO (Fig. 2) Assembla il vetro fisso ai binari superiori e inferiori D tramite le apposite viti N. Poi inserisci le guarnizioni verticali ai vetri J.
- Page 6 ORFEO semicircolare doppio scorrevole ad angolo Istruzioni per l'installazione Assembling instructions FISSAGGIO DEI MONTANTI AI PROFILI A MURO (Fig. 4) Incastra ora i montanti dei vetri fissi nei profili a muro C, segna con una matita i punti di fissaggio, forali e infine avvita le viti O e i copriivite Q e R.
- Page 7 ORFEO semicircolare doppio scorrevole ad angolo Istruzioni per l'installazione Assembling instructions FISSAGGIO DEI CARRELLINI DELLE MANIGLIE E DELLE GUARNIZIONI (Fig. 5) Assembla i carrellini superiori H e inferiori I alle porte scorrevoli B, poi assembla le maniglie F e infine incastra le guarnizioni verticali salvagoccia K alle estremità...
- Page 8 ORFEO semicircolare doppio scorrevole ad angolo Istruzioni per l'installazione Assembling instructions ASSEMBLAGGIO DELLE PORTE SCORREVOLI (Fig. 6) Aggancia le porte scorrevoli con i carrellini ai binari. I carrellini inferiori sono ad aggancio/sgancio rapido con molla. Infine regola con un cacciavite i carrellini in modo che le ante siano in bolla.
- Page 9 ORFEO semicircolare doppio scorrevole ad angolo Istruzioni per l'installazione Assembling instructions COVERS E SILICONE (Fig. 7) Incastra tutte le cover dei profili. Poi metti il silicone e attendi 24 ore prima dell'uso. COVERS AND SILICONE (Fig. 7) Fit all the plastic covers , then put the silicone and allow 24 hours for silicone to dry before use.
- Page 10 ORFEO semicircolare doppio scorrevole ad angolo Manutenzione e cura dei box doccia Care and maintenance of shower enclosures PULIZIA VETRO GLASS CLEANING Per evitare incrostazioni di sapone e formazione di calcare, sciacqua e asciuga il box doccia dopo ogni suo utilizzo. Oppure munisciti di un prodotto igienizzante con anticalcare. Puoi usare un prodotto chimico in commercio o naturale, come l'aceto e il bicarbonato, perchè...
-
Page 11: Dichiarazione Di Prestazione
ORFEO semicircolare doppio scorrevole ad angolo DICHIARAZIONE DI PRESTAZIONE ai sensi del regolamento UE 305/2011 n. 57 1. Codice di identificazione unico del prodotto-tipo: ORFEO BOX DOCCIA SEMICIRCOLARE 2. Numero di tipo, lotto, serie o qualsiasi altro elemento che consenta l'identificazione del prodotto: Il numero del lotto di produzione risulta sugli imballi. - Page 12 ORFEO semicircolare doppio scorrevole ad angolo...
