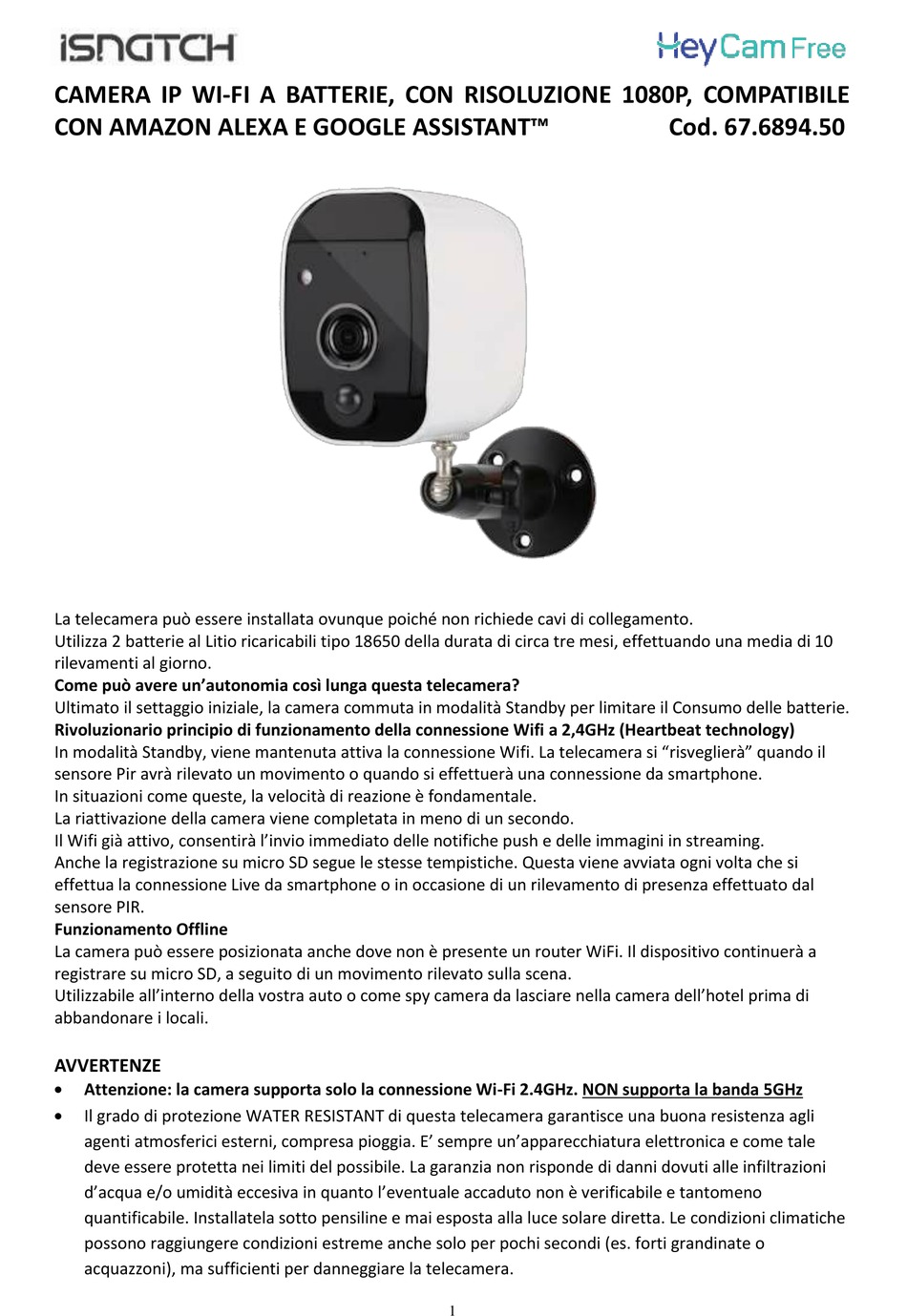

CAMERA IP WI-FI A BATTERIE, CON RISOLUZIONE 1080P, COMPATIBILE
CON AMAZON ALEXA E GOOGLE ASSISTANT™
La telecamera può essere installata ovunque poiché non richiede cavi di collegamento.
Utilizza 2 batterie al Litio ricaricabili tipo 18650 della durata di circa tre mesi, effettuando una media di 10
rilevamenti al giorno.
Come può avere un'autonomia così lunga questa telecamera?
Ultimato il settaggio iniziale, la camera commuta in modalità Standby per limitare il Consumo delle batterie.
Rivoluzionario principio di funzionamento della connessione Wifi a 2,4GHz (Heartbeat technology)
In modalità Standby, viene mantenuta attiva la connessione Wifi. La telecamera si "risveglierà" quando il
sensore Pir avrà rilevato un movimento o quando si effettuerà una connessione da smartphone.
In situazioni come queste, la velocità di reazione è fondamentale.
La riattivazione della camera viene completata in meno di un secondo.
Il Wifi già attivo, consentirà l'invio immediato delle notifiche push e delle immagini in streaming.
Anche la registrazione su micro SD segue le stesse tempistiche. Questa viene avviata ogni volta che si
effettua la connessione Live da smartphone o in occasione di un rilevamento di presenza effettuato dal
sensore PIR.
Funzionamento Offline
La camera può essere posizionata anche dove non è presente un router WiFi. Il dispositivo continuerà a
registrare su micro SD, a seguito di un movimento rilevato sulla scena.
Utilizzabile all'interno della vostra auto o come spy camera da lasciare nella camera dell'hotel prima di
abbandonare i locali.
AVVERTENZE
Attenzione: la camera supporta solo la connessione Wi-Fi 2.4GHz. NON supporta la banda 5GHz
Il grado di protezione WATER RESISTANT di questa telecamera garantisce una buona resistenza agli
agenti atmosferici esterni, compresa pioggia. E' sempre un'apparecchiatura elettronica e come tale
deve essere protetta nei limiti del possibile. La garanzia non risponde di danni dovuti alle infiltrazioni
d'acqua e/o umidità eccesiva in quanto l'eventuale accaduto non è verificabile e tantomeno
quantificabile. Installatela sotto pensiline e mai esposta alla luce solare diretta. Le condizioni climatiche
possono raggiungere condizioni estreme anche solo per pochi secondi (es. forti grandinate o
acquazzoni), ma sufficienti per danneggiare la telecamera.
1
Cod. 67.6894.50
Advertisement
Table of Contents
Summary of Contents for iSNATCH HeyCam Free 67.6894.50
- Page 1 CAMERA IP WI-FI A BATTERIE, CON RISOLUZIONE 1080P, COMPATIBILE CON AMAZON ALEXA E GOOGLE ASSISTANT™ Cod. 67.6894.50 La telecamera può essere installata ovunque poiché non richiede cavi di collegamento. Utilizza 2 batterie al Litio ricaricabili tipo 18650 della durata di circa tre mesi, effettuando una media di 10 rilevamenti al giorno.
-
Page 2: Descrizione Del Prodotto
DESCRIZIONE DEL PRODOTTO CONTENUTO DELLA CONFEZIONE Telecamera 1080p 2 Batterie Litio 3,7V mod. 18650 Base magnetica per fissaggio a parete Supporto snodato per fissaggio a parete Cavetto di ricarica Micro USB Viti e tasselli di fissaggio INSERIMENTO MICRO SD CARD Per effettuare le registrazioni, la camera necessita di una Micro SD Card (max. -
Page 3: Inserimento Batterie
INSERIMENTO BATTERIE Le batterie sono già all’interno della telecamera protette da apposite linguette isolanti. Rimuoverle prima di utilizzare la telecamera. Si consiglia la prima volta di alimentare la telecamera tramite adattatore 5Vdc normalmente usato per gli smartphone, per circa 10-12 ore. La durata media delle batterie è di circa 3 mesi (uso in condizioni di luminosità normali con una media di 10 connessioni live giornalieri). - Page 4 GUIDA PER L’UTILIZZO DELL’ APP HEY SMART Scaricare dagli stores Apple e/o Google l’app HeySmart Registrazione di un account Effettuata la registrazione, sarà possibile accedere all’app e visualizzare le immagini, immettendo le proprie credenziali (mail/password). 1- Selezionare Email come tipologia di registrazione account. Selezionare (Italy +39) 2- Inserire la vostra email 3- Selezionare Ottieni Codice di Verifica.
- Page 5 5- Verificare che sia riportato l’SSID del Vostro router 6- Inserire la password di connessione Wifi; NON deve contenere caratteri speciali né spazi vuoti. 7- Selezionare Conferma 8- Selezionare Continua 9- L’app genera un QR Code contenente i parametri di connessione al router...
- Page 6 10- Inquadrare il QR Code con la telecamera a 15:20Cm di distanza, allontanando il telefono lentamente. La telecamera emetterà un suono e il Led Blu rimarrà acceso fisso. 11- Selezionare Emesso un Tono per proseguire 12- Attendere che la telecamera completi il tentativo di connessione 13- All’apparire del messaggio “Aggiunta dispositivo riuscita”, selezionare Fine 14- Connessione Live effettuata Salva fotogramma Live su SD dello smartphone...
- Page 7 Condividere la camera con un altro account 1- Selezionare l’icona Impostazioni 2- Selezionare Condivisione dei Dispositivi 3- Selezionare Aggiungere Condivisione 4- Inserire l’email di un altro utente. Questo deve preventivamente aver creato un proprio account. 5- Confermare selezionando Fine 6- Condivisione creata 7- Trascinare verso sinistra e selezionare Cancellare.
- Page 8 ABILITA SENSORE PIR E NOTIFICHE PUSH SU EVENTO MOTION Accedendo alle impostazioni della telecamera è possibile abilitare il sensore PIR di movimento e ricevere le notifiche push. Sull’app, inoltre, è possibile visualizzare tutte le notifiche con relative istantanee. Attivare il sensore PIR rileva Movimento 1- Selezionare l’icona Impostazioni avanzate 2- Selezionare Interruttore (Sensore) PIR 3- Impostare un livello di sensibilità...
- Page 9 VISUALIZZA CENTRO NOTIFICHE 1- Selezionare l’icona Impostazioni APP 2- Selezionare Centro Messaggi 3- Selezionare dalla lista eventi quello da visualizzare. L’immagine salvata su cloud verrà visualizzata a schermo intero.
- Page 10 FORMATTAZIONE SCHEDA DI MEMORIA SD Inserire e rimuovere la SD Card sempre dopo aver spento la telecamera. Dopo aver inserito la memory card, procedere alla formattazione eseguendo la sequenza illustrata 1-2-3. La formattazione cancellerà tutti i file presenti su micro SD. VISUALIZZAZIONE DELLE REGISTRAZIONI DA SD Dalla schermata dei comandi, è...
-
Page 11: Ripristino Impostazioni Di Fabbrica
RIPRISTINO IMPOSTAZIONI DI FABBRICA Per effettuare il reset alle impostazioni di fabbrica, bisogna eliminare la telecamera dall’app accedendo alle impostazioni di quest’ultima (pag. 6 e 7). Terminato il riavvio, Il messaggio “The camera is ready to begin pairing” indicherà che la camera è pronta all’associazione ad un nuovo account. Sul fronte apparirà... - Page 12 ASSOCIAZIONE TELECAMERA CON GOOGLE HOME Accedere all’app Google Home, cercare HeySmart e connettere il proprio account Una volta appresa, puoi chiedere: “Alexa/Ehi Google, mostrami <Nome Telecamera>” Importante: La visualizzazione della telecamera necessita di supporti con monitor (es. Amazon Echo spot oppure smart TV utilizzando Google Chromecast).
-
Page 13: Caratteristiche Tecniche
La ditta KON.EL.CO. S.p.A. (P.za Don Mapelli, 75, 20099 Sesto San Giovanni MI) in qualità di produttore, dichiara che il prodotto Marchio ISNATCH, Tipo: IP Wi-Fi camera a batterie, Mod: HEYCAMFREE, Cod- 67.6894.50, a cui fa riferimento questo manuale, è operante con i seguenti parametri: Frequenza operativa: 2.402-2.480... - Page 14 IP CAMERA WI-FI WITH BATTERIES, RESOLUTION 1080P, COMPATIBLE WITH AMAZON ALEXA AND GOOGLE ASSISTANT™ Cod. 67.6894.50 The camera can be installed anywhere since it does not require connection cables. Use 2 rechargeable lithium batteries type 18650 lasting about three months, making an average of 10 readings per day.
-
Page 15: Content Of The Package
DESCRIPTION CONTENT OF THE PACKAGE 1080p WiFi camera 2 x 3.7V Lithium Batteries mod. 18650 Magnetic base for wall mounting Articulated support for wall mounting Micro USB charging cable Screws and fixing dowels INSERTION OF MICRO SD CARD To make the recordings, the camera needs a Micro SD Card (max. 32GB) to be inserted inside. Insert the card with the contacts facing up and ALWAYS with the camera off. -
Page 16: Battery Insertion
BATTERY INSERTION The batteries are normally already inside the camera, protected by special insulating tabs. Remove them before using the camera. We recommend the first time to power the camera via a 5Vdc adapter normally used for smartphones, for about 10-12 hours. The average battery life is about 3 months (use in normal lighting conditions with an average of 10 daily live connections). - Page 17 GUIDE FOR THE HEY SMART APP Download and install the HeySmart app from Apple and/or Google stores Note: Select your country, enter the email and complete the account registration. At the end of the registration, you can make the login (mail / password). Please, make sure to connect your smartphone to the 2.4GHz Wi-Fi modem to which you want to connect the camera.
- Page 18 5- Check that the SSID of your router is reported 6- Enter the Wifi connection password; It must NOT contain special characters or blank spaces. 7- Select Confirm 8- Select Continue 9- The app generates a QR Code containing the connection parameters to the router 10- Frame the QR Code with the camera at 15: 20cm away, moving the phone away slowly.
- Page 19 12- Wait for the camera to complete the connection attempt 13- When the message "Adding device successful" appears, select Done 14- Live connection made Save live frame on SD of smartphone Record Live Video on SD of your smartphone Activate microphone for 2-way conversation Playback of recordings saved on the micro SD of the smartphone Playback of recordings from micro SD of the camera Enable / Disable listening to Audio...
- Page 20 Delete the Camera from the account 1- Select the Settings icon 2- Select Removal of a Device and confirm The camera will say "System Reset" and will be available for association with a new account. Deleting from a main account obviously eliminates sharing with other users previously programmed. ENABLE PIR SENSOR AND PUSH NOTIFICATION ON MOTION EVENT By accessing the camera settings it is possible to enable the PIR motion sensor and receive push notifications.
- Page 21 Activate the sending of PUSH notifications following a survey 1- Select Settings APP icon at the bottom right 2- Select Settings 3- Select Push Notification 4- Enable the notification sending cursors DISPLAY NOTIFICATION CENTER 1- Select the APP Settings icon 2- Select Message Center 3- Select from the event list the one to be displayed.
-
Page 22: Format Sd Memory Card
FORMAT SD MEMORY CARD Insert and remove the SD card after turning off the camera. After inserting the memory card, proceed with formatting by performing the illustrated sequence 1-2-3. Formatting will delete all files on micro SD. VISUALIZATION OF RECORDINGS FROM SD From the command screen, you can access the recordings by selecting: 1- Playback 2- The date of interest from the calendar... -
Page 23: Restoring Factory Settings
RESTORING FACTORY SETTINGS To reset to factory settings, you need to delete the camera from the app by accessing the camera settings (pages 6 and 7). Once the reboot is complete, the message "The camera is ready to begin pairing" will indicate that the camera is ready for association with a new account. A flashing Blue LED will appear on the front. - Page 24 Once learned, you can ask: "Alexa, show me <Camera Name>" ASSOCIATION WITH GOOGLE HOME™ Make the Log in to the Google Home™ app, search HeySmart and connect your account.
-
Page 25: Technical Features
Once learned, you can ask: "Hey Google, show me <Camera Name>" Important: The camera display requires monitor supports (eg Amazon Echo spot or Google Nest Hub). TECHNICAL FEATURES • Resolution: Full HD 1080P • Viewing angle: 110 ° • Power supply: 3.7V •... -
Page 26: Declaration Of Conformity
KON.EL.CO. S.p.A. Company (P.za Don Mapelli, 75, 20099 Sesto San Giovanni, MI) as manufacturer, declares under its own responsibility that the product Brand ISNATCH Type: IP WI-FI CAMERA Mod. HEYCAMFREE, Cod.67.6894.50, is operative with Working Frequency 2.402-2.480 MHz; Max E.I.R.P. POWER: 6,82dBm; Sw version: TOSEEHB27M01D01D, and it is compliant with the RED Directive 2014/53/EU.
