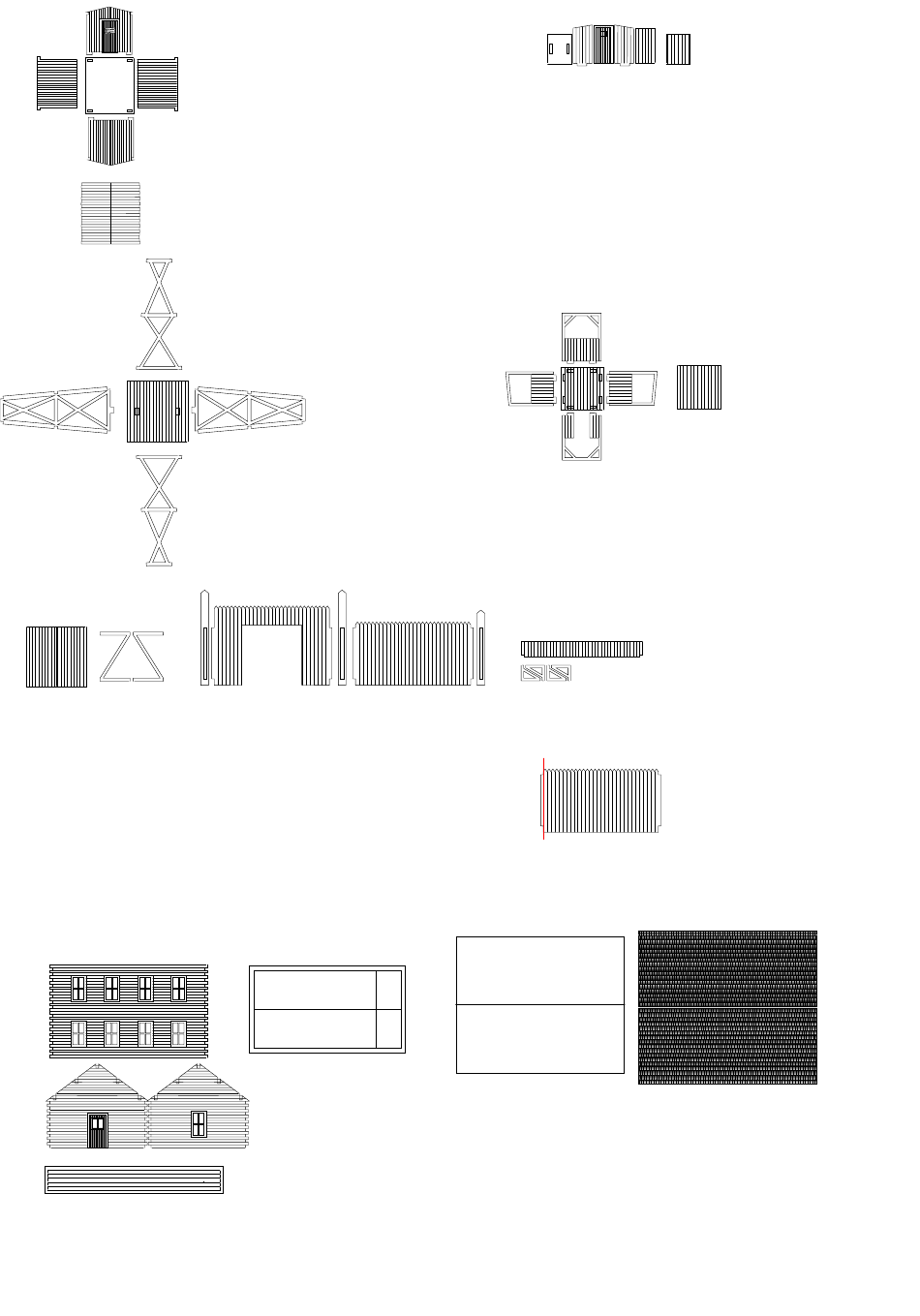

Micro Welten 06-30 Assembly Instructions

1.
3.
2.
4.
2
1
2
1 2
Die Torteile in gewünschter Stellung in die Torpalisade einkleben
Die Pfosten beidseitig aufkleben. Die Palisadenteile in beliebiger
Anordnung aufbauen. Ecken entweder mit zwei Pfosten herstellen
oder bei einer Palisade die Lasche zum Einstecken abschneiden
und stumpf aufkleben.
Über dem Tor auf der Innenseite den Wehrgang aufkleben.
Eine Leiter ist für den Wehrgang gedacht. Die Palisaden sind
beidseitig graviert. Es gibt jedoch eine Innen- und Außenseite.
Bei der Innenseite sind die Linien evtl. etwas versetzt.
Wände
Dachbalken
Munitionsschuppen
Teile 1 und 2 in die Aussparungen kleben.
Wände 3 einkleben und ausrichten
Dachteile 4 aufkleben.
3.
1
Wachturm (2x)
1mm Stützen 1 in die Grundplatte
kleben. 0,8mm Stützen in die
Aussparungen von (1) ein-
kleben.
3 4 3
Scheiben
Wohnhaus
Zuerst die Scheiben auf die Wände kleben. Das Haus zusammensetzen.
Die Dachbalken einkleben. Dachunterbau entlang der Linie knicken und
aufkleben. Schindelplatten aufkleben. Auf die Richtung der Schindeln
achten!
1
5
Vorderwand 1 und Rückwand mit Einstieg 2
auf die obere Grundplatte kleben. Seiten-
wände 5 einkleben und Dach 6 aufkleben.
Wenn das Teil getrocknet ist auf den
Unterbau aufkleben. Leiter ankleben.
7
5 6
Dachunterbau
Outhouse 2X
Seitenwände 2 auf
Grundplatte 1 kleben. Tüt 3
und Rückwand 4 ein-
2 3 2 4 5
kleben und ausrichten.
Dach 5 aufkleben
3
5
6
4
Palisade
1 Tor
2 Torverstärkung - auf 1 aufkleben
3 Pfosten für das Tor
8
4 Torpalisade
5 Palisade
6 Pfosten für Palisade
7 Stütze f. Wehrgang
8 Wehrgang
Schindeldach
