Takstar ECA-032 Quick Start Manual

尊敬的用户：
欢迎使用ECA-032线阵列全频音箱，配套ECA-081SUB超低音音箱，该音箱小巧美观，吊挂安装、角度调节方便；
音质方面，层次清晰、细腻耐听。适用于室内语音扩声及放音。使用前请您仔细阅读说明书，以便能正确的操作使用。
若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务热线 400 6828 333 或使用微信扫描二维码关注得
胜官方公众号与我们联系。
产品特性
单元结构上由双3寸20芯纸盆中低音和双25芯丝膜球顶高音组成。低音采用弹性与耐疲劳性俱佳的橡胶折环，中低频反应迅速、动
态足；磁路采用对称设计，谐波失真小。高音采用透明丝膜，高频透亮平滑、细腻；采用钕铁硼磁路，质量轻，高频纤细，细节
表现力好；磁路间隙中填充磁液，能有效降低音圈温度，提升高音可靠性；配上特定指向性号角，能有效控制垂直辐射范围。
分频器元件采用了损耗值较低的无氧铜电感、高品质聚丙烯电容，使分频网络稳定，音质出众。
箱体采用梯形结构，内壁贴附吸音棉能减少驻波的产生，使中低频在听感上表现得更干净，频响上更平坦；箱体结构紧凑，采用
铝吊挂件连接，垂直角度0°-10°六档可调，可根据场地大小灵活配置音箱数量和调节辐射角度。
多只音箱组合近似线性声源，具有水平覆盖均匀、垂直指向性强、辐射区域内声能衰减较小的特点。
技术参数
额定功率：40W
额定阻抗：16Ω
频率响应（±3dB）：100Hz-20kHz
灵敏度（1W/1M）：92dB
覆盖角：H120°×V45°
最大声压级：108dB
分频模式：无源二分频
分频点：2500Hz
注意事项
1. 为保证吊挂安全，单边最多不超过20只线阵列全频音箱。
2. 确保功率放大器和音箱的功率、阻抗相匹配，失衡搭配可导致设备损坏或音质效果不佳。
3. 音箱的安装需由专业工程人员进行，应固定牢靠，并选择安装在不易碰触的位置。
4. 使用时，音箱高音号角朝向听众区域，以确保获得较佳听感。
5. 搬运音箱时，请小心轻放，保护好音箱不受损坏。
6. 音箱使用完后，音箱上的插销、连接杆固定在音箱上，以免丢失。

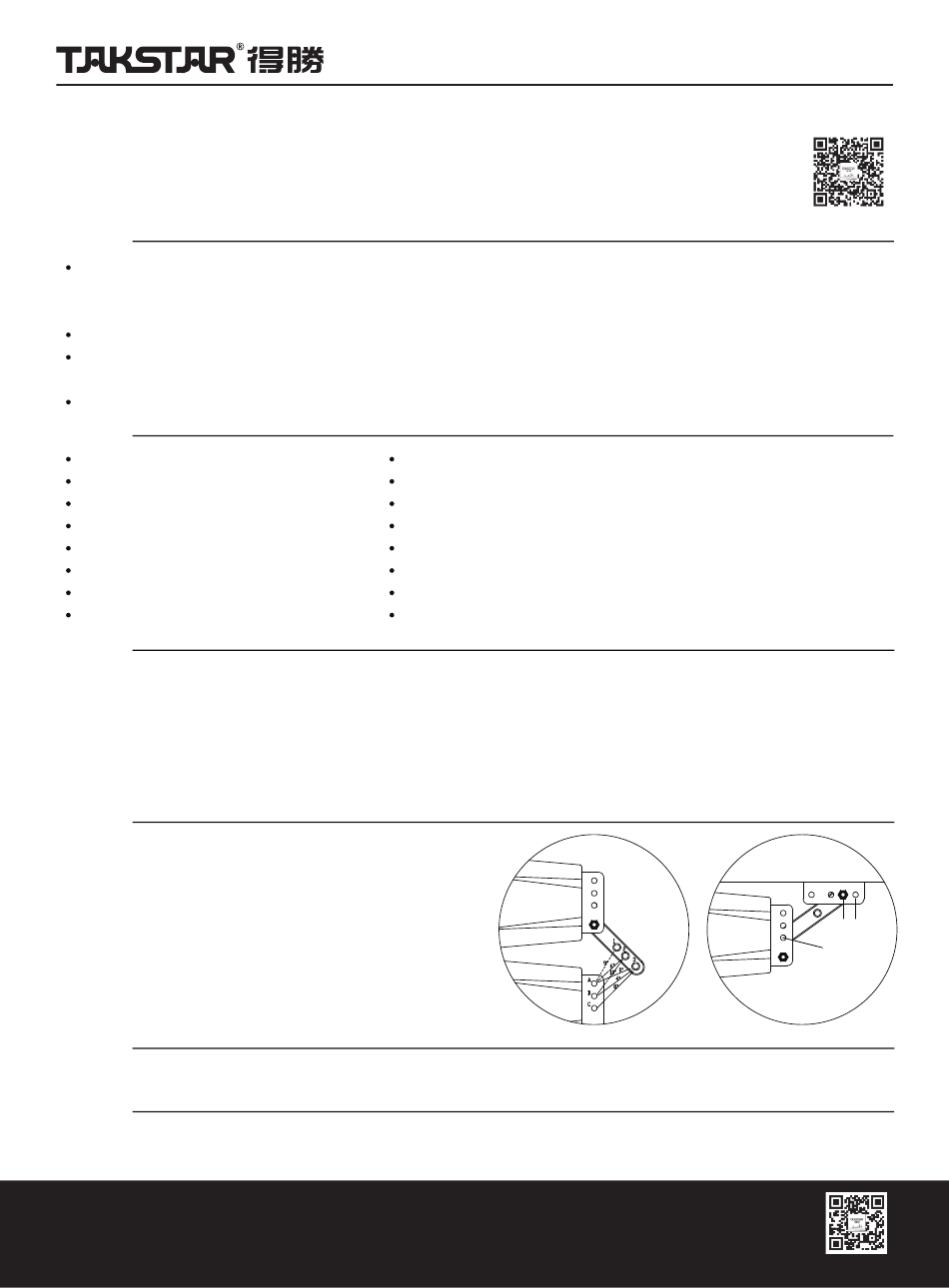

安装方式
1.全频音箱（ECA-032）与全频音箱（ECA-032）通过吊挂件
三点连接，其中后板吊挂件通过插销可进行垂直角度0°-10°
六档调节（如图1）；
2.全频音箱（ECA-032）与超低音音箱（ECA-081SUB）三点
连接，底板吊挂件通过螺栓对垂直角度两档调节（如图2）。
3.四只线阵列全频音箱为一组，用3条连接线并联，并联后阻
抗值为4Ω。建议一组全频音箱接专业功放EKA-3A/3D/403/403D
的一个通道。
适用场合
中小型宴会厅、多功能厅、大型会议室等
标准配置
ECA-032音箱×2
说明书×1
广东省电声工程技术研究开发中心
广东省得胜电子有限公司制造
地址：广东省惠州市博罗县龙溪镇富康一路2号
吊挂／安装：吊挂件连接，垂直角度0°-10°可调
接线方式：2×NL4speakon（IN1+、1-，LINK1+、1-）
箱体板材： 5mm+9mm+15mm夹板
表面处理：白色聚亚安酯小点漆
高频：1"×2（25芯），丝膜球顶
低频：3"×2（20芯），70磁钢
规格（mm）：302×167×112mm（W×D×H）
重量：净重2.4Kg
ECA-032
ECA-032
邮编：516121
全国服务热线：400 6828 333

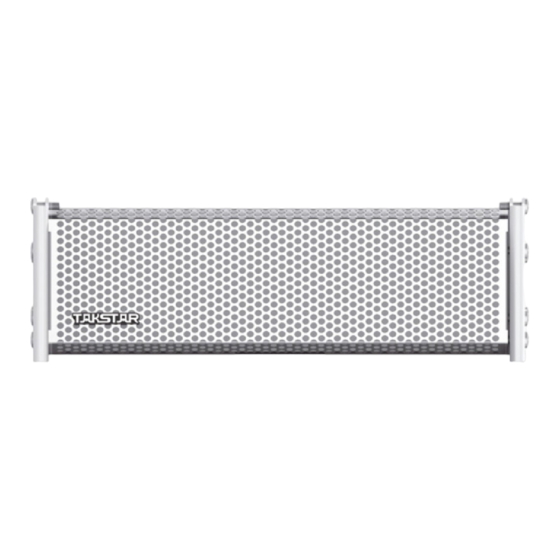

ECA-032线阵列全频音箱
A-1 垂直角度9°
A-2 垂直角度6°
A-3 垂直角度0°
B-2 垂直角度10°
B-3 垂直角度4°
C-3 垂直角度8°
ECA-032
图1
传真：0752-6383950
邮箱：xs@takstar.com
ECA-081SUB
B C
0° 5°
C
插销孔
C-C 垂直角度5°
C-B 垂直角度0°
图2
扫一扫，了解更多产品
