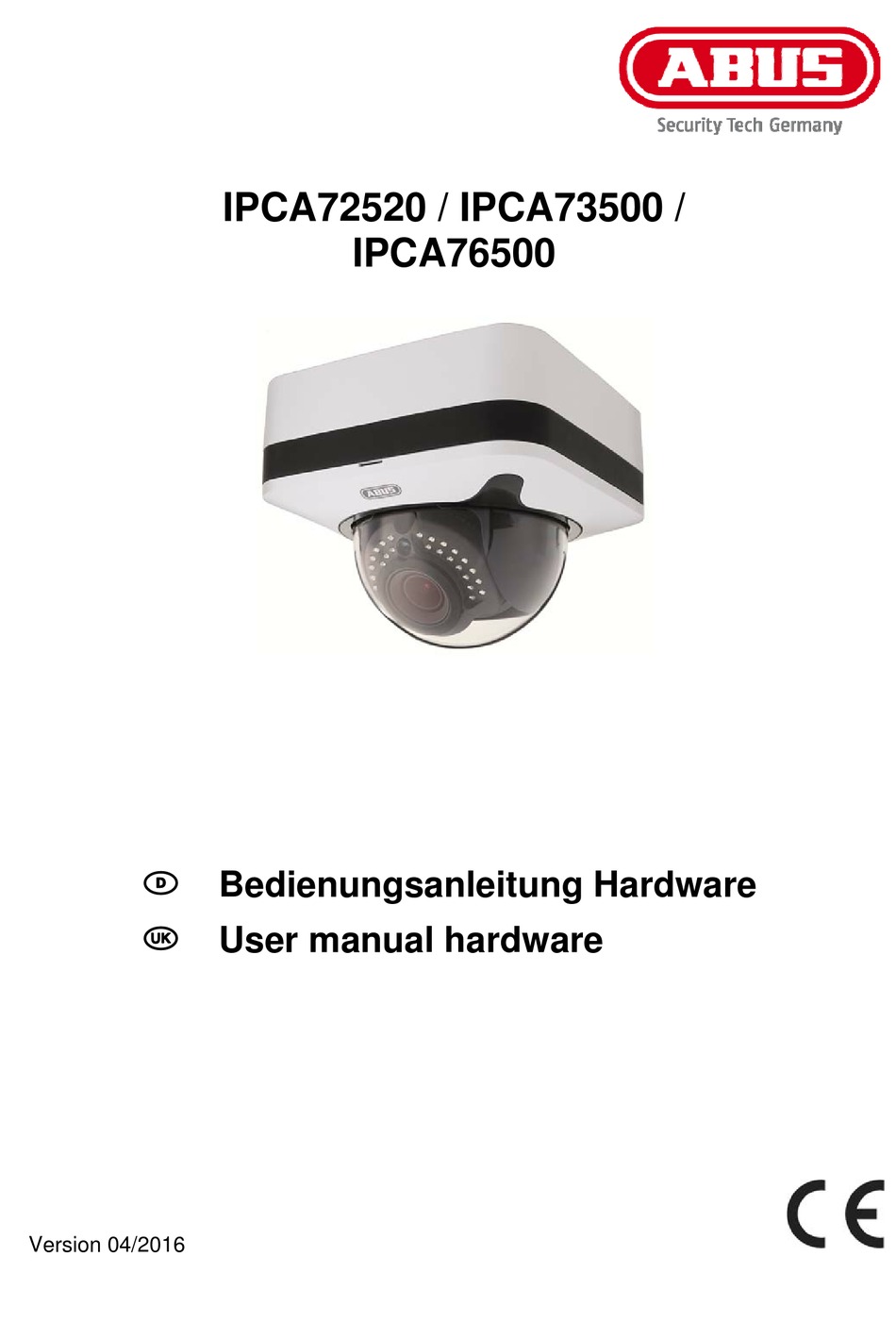

- Page 1 IPCA72520 / IPCA73500 / IPCA76500 Bedienungsanleitung Hardware User manual hardware Version 04/2016...
- Page 2 Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 6. These user manual contains important information for installation and operation.
- Page 3 IPCA72520 / IPCA73500 / IPCA76500 Bedienungsanleitung Hardware IPCA72520 IPCA76500 Version 04/2016 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
- Page 4 Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
- Page 5 Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts.
-
Page 6: Table Of Contents
Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ................7 SYMBOLERKLÄRUNG ......................7 HARDWAREBESCHREIBUNG ..................... 8 3.1 A & B ..................8 NSCHLÜSSE EDIENELEMENTE 3.2 W ) ..............9 IEDERHERSTELLEN DER INSTELLUNGEN ESET 3.3 SD-K ......................9 ARTEN INSCHUB 3.4 A .................... 9 UDIOEINGANG UDIOAUSGANG 3.5 A .................. -
Page 7: Bestimmungsgemäße Verwendung
Diese Bedienungsanleitung beschreibt die Hardware- Funktionen der Kamera. Für Informationen zur Software- Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes. Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche. -
Page 8: Hardwarebeschreibung
3. Hardwarebeschreibung 3.1 Anschlüsse & Bedienelemente ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. Spannungsversorgung, 12 VDC oder 24 Audioeingang Audioausgang Alarmausgang Pin A Reset Taste Alarmausgang Pin B Analoger Videoausgang Alarmeingang GND MicroSD Karteneinschub... -
Page 9: Wiederherstellen Der Einstellungen (Reset)
3.2 Wiederherstellen der Einstellungen (Reset) 1. Machen Sie die Kamera spannungslos. 2. Drücken Sie die Taste „Reset“ an der Kamera und halten Sie diese gedrückt. 3. Verbinden Sie nun die Spannungsversorgung mit der Kamera (über 2-Pin Anschluss oder Power-over- Ethernet), und halten Sie die Taste „Reset“ für weitere 30 Sekunden gedrückt. -
Page 10: Alarmeingang / Alarmausgang
3.5 Alarmeingang / Alarmausgang Alarmeingang Brücke zwischen “Alarm IN” und “Alarm GND” Alarmausgang Max. 24 VDC @ 1 A oder 110 VAC @ 500 mA... -
Page 11: Wartung Und Reinigung
4. Wartung und Reinigung 4.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... - Page 12 IPCA72520 / IPCA73500 / IPCA76500 User manual Hardware IPCA72520 IPCA73500 IPCA76500 Version 04/2016 English translation of the original German user manual. Retain for future reference.
- Page 13 This user manual has been produced with the greatest of care. Should you discover any missing information or inaccuracies, please let us know about them. ABUS Security-Center GmbH & Co. KG does not accept any liability for technical and typographical errors, and reserves the right to make changes to the product and user manuals at any time and without prior warning.
- Page 14 Important safety information All guarantee claims are invalid in the event of damage caused by non-compliance with this user manual. We cannot be held liable for resulting damage. We cannot be held liable for material or personal damage caused by improper operation or non-compliance with the safety information.
- Page 15 Contents INTENDED USE ........................16 EXPLANATION OF SYMBOLS ................... 16 CONNECTIONS AND FUNCTIONS ..................17 3.1 C ....................17 ONNECTIONS AND CONTROLS 3.2 R ................18 ESET OF FACTORY DEFAULT SETTINGS 3.3 SD ........................18 CARD SLOT 3.4 A ....................18 UDIO OUTPUT UDIO INPUT 3.5 A...
-
Page 16: Intended Use
You can download a PDF version of the user manuals in your language at www.abus.com via the product search. -
Page 17: Connections And Functions
3. Connections and functions 3.1 Connections and controls ATTENTION! Before you begin the installation, make sure that the supply voltage and the nominal voltage of the camera match. Power supply connector, 12 VDC or 24 Audio input Audio output Alarm output pin A Reset button Alarm output pin B Analogue video output... -
Page 18: Reset Of Factory Default Settings
3.2 Reset of factory default settings 1. Please disconnect the camera form power connection. 2. Press the "Reset" button on the camera and keep it pressed. 3. Now connect the power supply to the camera (2-pin power supply or Power over Ethernet), and hold the "Reset"... -
Page 19: Alarm Input / Alarm Output
3.5 Alarm input / Alarm output Alarm input Bridge between “Alarm IN” and “Alarm GND” Alarm output Max. 24 VDC @ 1 A or 110 VAC @ 500 mA... -
Page 20: Maintenance And Cleaning
4. Maintenance and cleaning 4.1 Function test Regularly check the technical safety of the product, e.g. check the housing for damage. If it appears to no longer be possible to operate the product safely, stop using it and secure it to prevent unintentional use.
