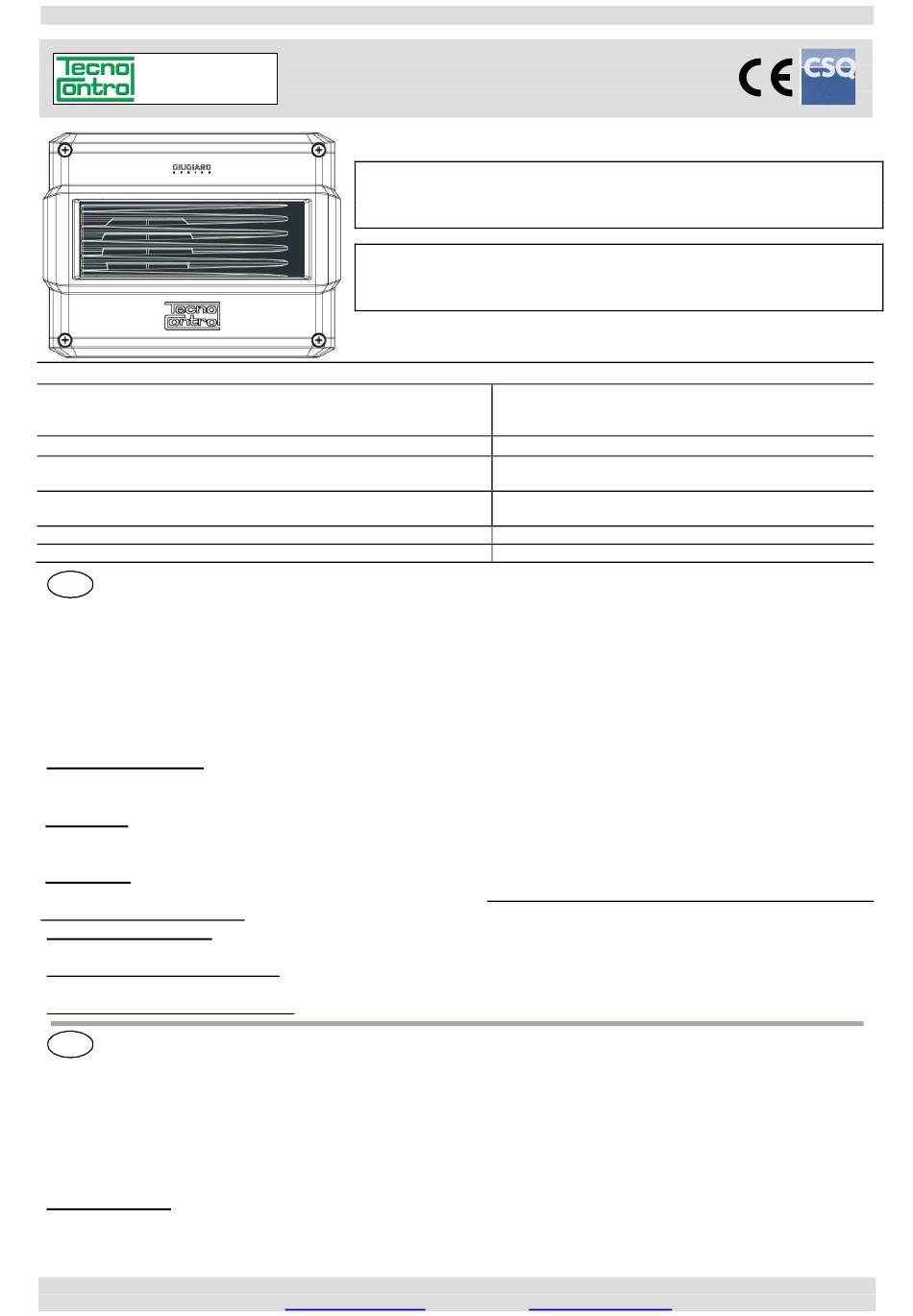

Tecnocontrol SE301B User Manual

IST-2301.SE04.01
(IST-2301.SE04.01_SE301B-24VDC (16.11.2016).docx)
SE301B
Caratteristiche tecniche / Technical specifications / Caractéristiques techniques
Alimentazione / Power supply / Alimentation
Intensità sonora /
Sound intensity / Intensité sonore
Temp./umidità di funzionamento / Operation Temp./Humidity
Température et hygrométrie de fonctionnement
Temperatura / Umidità di immagazzinamento/
Storage Temp-Humidity / Température et hygrométrie de stockage
Grado di protezione / IP Code / Indice de protection
Dimensioni / Size / Dimensions du boîtier
IT
DESCRIZIONE
L'SE301B è una sirena, con una segnalazione acustica a suono intermittente con intensità di 115 dB e con una
segnalazione ottica a Led a luce rossa lampeggiante. L'SE301B è collegabile a un relè di allarme con contatto
normalmente aperto. Va alimentata a 24Vcc. La segnalazione acustica può essere tacitata per 10 minuti e lasciare
attiva solo quella ottica.
FUNZIONAMENTO
Quando l'SE301B è alimentata suona il buzzer e lampeggiano tutti i Led.
Se è stato collegato un pulsante per la Tacitazione (morsetto "Buzzer ON/OFF"), se viene premuto per almeno 1 se-
condo con la sirena in allarme, tacita la segnalazione acustica per 10 minuti, poi, viene automaticamente riattivato.
Verifiche Periodiche: é necessario eseguire almeno ogni anno, la verifica di funzionamento. Per far questo è suf-
ficiente alimentare l'SE301B oppure attivare, se disponibile, il Test della centrale cui è collegata.
INSTALLAZIONE
Montaggio: In Fig. 1 sono indicate le dimensioni della sirena SE301B che va montata a parete con 4 tasselli e viti
in dotazione. Se installata all'esterno del locale, va protetta sia dalla pioggia diretta sia dall'irraggiamento diretto del
sole.
Pressacavi: La custodia nella parte inferiore ha 3 ingressi predisposti per pressacavi metrici (M20x1,5 che accet-
tano cavi Ø esterno 6÷12 mm). Questi passaggi sono chiusi, ma non sono sfondabili, in base alle necessità instal-
lative, vanno aperti forandoli, per facilitare l'operazione, hanno una svasatura per il centraggio della punta.
Collegamenti elettrici
re attenzione nel reinserirli dato che sono polarizzati.
La sirena va alimentata a 24Vcc, (Morsetti + e -) la distanza massima, cui può essere installata, dipende dalla se-
zione del cavo utilizzato come indicato nella
Se serve il comando di tacitazione, collegare il morsetto "Buzzer ON/OFF" ad un pulsante momentaneo NA.
EN

DESCRIPTION

The SE301B model is a siren, with an intermittently acoustic signal with intensity of 115 dB and with a red flashing
LED light. The SE301B can be connected to an alarm relay with normally open contact. It must be powered at
24VDC. The sound can be silenced for 10 minutes and leave only the active optics.

OPERATIONAL DESCRIPTION

When the SE301B is powered, the buzzer sounds and blinking all the LED.
If you have connected a button for silencing (terminal "Buzzer ON / OFF") when pressed for 1 second, with the siren
in alarm, silences the acoustic signal for 10 minutes, at the end of this time, the sound is automatically reactivated.
Periodic checks: we advise to carry out working tests at least every year. To do this, simply power the SE301B or
activate, if available, the test from the control panel to which the siren is connected.
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI) ITALY
Istruzione / User's Manual / Manuel d'utilisation
Sirena ottico / acustica
Optical and acoustic siren
Sirène - avertisseur opto/acoustique
Leggere Attentamente e Conservare questa Istruzione.
(fig.
2): I morsetti sono ad innesto, è necessario sfilarli per effettuare i collegamenti. Presta-
Tabella
http: www.tecnocontrol.it
Please read and keep this manual
Lire avec soin et garder la notice d'instruction
Alimentazione 24Vcc – Luce lampeggiante Led
Power supply 24VDC - Flashing light with LED
Alimentation 24Vcc - Lumière à leds clignotantes
85 dB a 1 metro / 85 dB at 1 m / 85 dB à 1 m
non condensata / non condensed / non condensée
non condensata / non condensed / non condensée
1.
e-mail: info@tecnocontrol.it
24Vcc (-10/+15%) 5W
24VDC (-10/+15%) 5W
24Vcc (-10/+15%) 5W
-20 ÷ + 50 °C / 15÷90 % RH
0 ÷ + 20°C / 5 ÷ 95 % RH
IP43
202 x 153 x 88 cm
Tel. 02/26922890 - Fax 02/2133734
Pag.1/2
