OPC503(G)
3 INCH CHIPPER SHREDDER
OFFROAD TOWING ONLY • EXTRA LARGE FEED CHUTES • 7HP KOHLER ENGINE
ASSEMBLY GUIDE
DK2 USA WEST
DK2 CORPORATE OFFICE
DK2 USA EAST
4301 S VALLEY VIEW BLVD.
5330 MAINWAY
3750 SOUTH AVENUE,
SUITE 10-11 LAS VEGAS, NEVADA
BURLINGTON, ONTARIO
NORTH UNIT, TOLEDO, OHIO
89103 USA
L7L6A4 CANADA
43615 USA
PARTS AND SERVICE 1 (888) 277-6960 | WWW.DETAILK2.COM
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Summary of Contents for DETAIL K2 POWER OPC503(G)

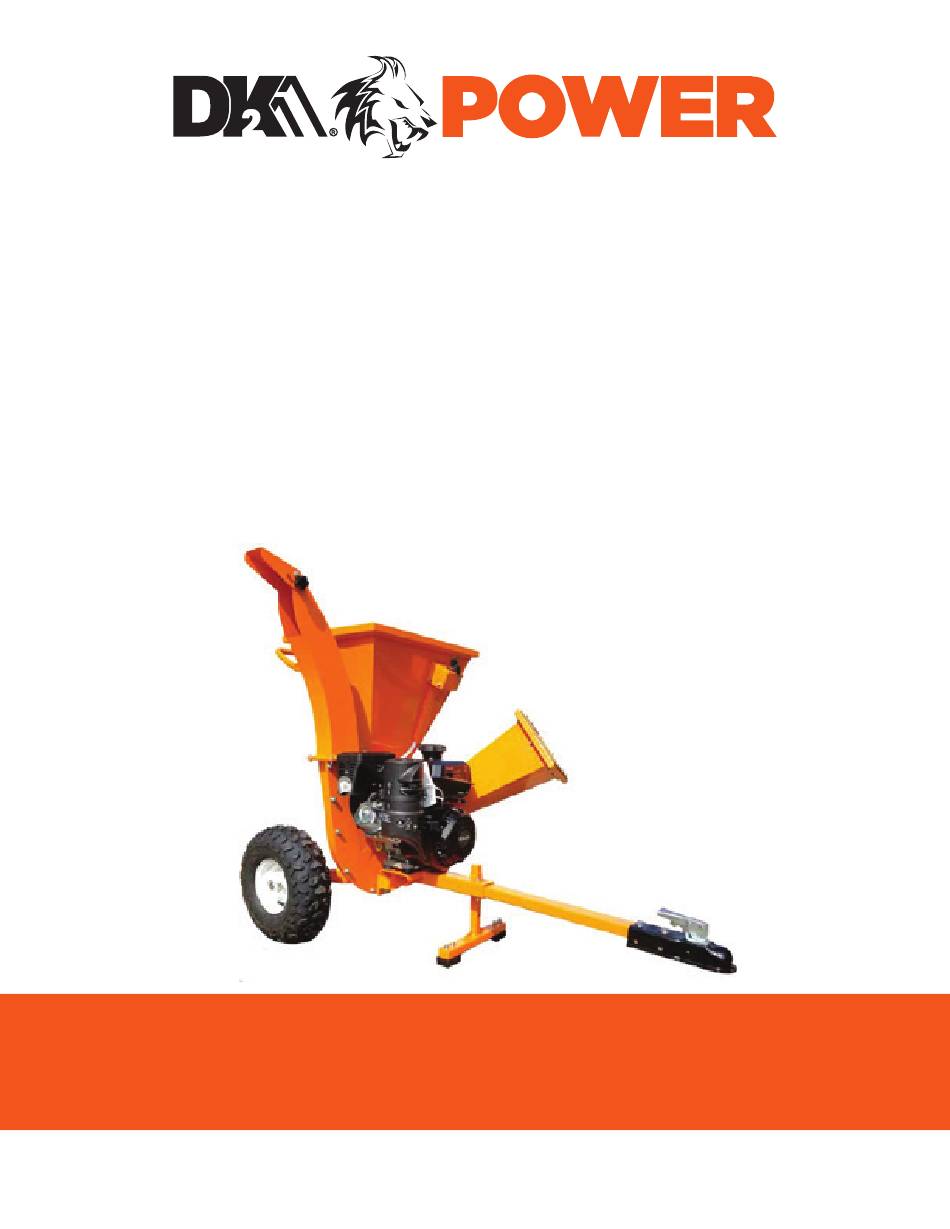

- Page 1 OPC503(G) 3 INCH CHIPPER SHREDDER OFFROAD TOWING ONLY • EXTRA LARGE FEED CHUTES • 7HP KOHLER ENGINE ASSEMBLY GUIDE DK2 USA WEST DK2 CORPORATE OFFICE DK2 USA EAST 4301 S VALLEY VIEW BLVD. 5330 MAINWAY 3750 SOUTH AVENUE, SUITE 10-11 LAS VEGAS, NEVADA BURLINGTON, ONTARIO NORTH UNIT, TOLEDO, OHIO 89103 USA...
-
Page 2: Table Of Contents
TABLE OF CONTENTS SECTION I: ASSEMBLY ............3 STEP 1: INSPECT THE PACKAGING . -
Page 3: Section I: Assembly
SECTION I ASSEMBLY... -
Page 4: Step 1: Inspect The Packaging
ASSEMBLY CHECK THE PACKAGING STEP 1: INSPECT THE PACKAGING Open and unpack all items. Leave lots of working space. Inspect all parts. The Chipper is shipped in a crate. Leave the sides folded down and use as your work space. NOTE: Upon inspection of parts, if you find any damage or missing parts please call DK2 POWER at 1 (888) 277-6960 or contact us via our website at www.detailk2.com. -
Page 5: Step 2: Expulsion Chute
ASSEMBLY STEP BY STEP INSTRUCTIONS STEP 2: EXPULSION CHUTE Remove all hardware from chute mounting holes, take care not to drop hardware down into the chute opening. Install the chute and the mounting hardware. INSTALL WITH HARDWARE THAT IS SUPPLIED WITH THE CHUTE v.210817 | 5... -
Page 6: Step 3: Feed Chute
ASSEMBLY STEP-BY-STEP INSTRUCTIONS STEP 3: FEED CHUTE MOUNT THE FEED CHUTE ON TO THE CHIPPER USING SUPPLIED HARDWARE INSTALL WITH NUTS & BOLTS MOUNTED ON THE UNIT TO ASSEMBLE THE CHIP CHUTE 6 | OPC503(G) man. -
Page 7: Step 4: Handle
ASSEMBLY STEP BY STEP INSTRUCTIONS STEP 4: HANDLE INSTALL THE HANDLE USING 4 BOLTS PRE-INSTALLED ON THE CHUTE FOR THE HANDLE TO BE ASSEMBLED v.210817 | 7... -
Page 8: Step 5: Tow Bar
ASSEMBLY STEP-BY-STEP INSTRUCTIONS STEP 5: TOW BAR INSTALL TOW BAR, SECURE HITCH PIN SPRING LATCH 8 | OPC503(G) man. -
Page 9: Section Ii: Safety & Operation
SECTION II SAFETY & OPERATION... -
Page 10: Your Kohler Engine
SAFETY & OPERATION YOUR KOHLER ENGINE Read the Kohler engine manual supplied with your unit for full engine operation, safety, and maintenance instruction. On / Off Key Lock Gas - Use Mid Grade or Higher Choke - Left is On / Right is Off (Run Position) Gas On / Off Switch - Left is Off / Right is On Throttle - Rabbit Fast / Turtle Slow Pull Starter - Pull Tight - Then Pull Start... -
Page 11: Reversing Your Oem Blades
SAFETY & OPERATION REVERSING YOUR OEM BLADES HOW TO REVERSE YOUR CHIPPER BLADES Turn your engine key off, remove the key and unplug the spark plug on the engine. Remove the rear cover on the chipper housing. Before removing the bolts that mount the blades, place paper towels in the area opening under the blade and the drum housing. -
Page 12: Safe Practices & General Information
SAFETY & OPERATION SAFE PRACTICES & GENERAL INFORMATION BEFORE TURNING THE KEY AND PULL STARTING ENGINE • Clear area of all people and property that could be damaged. • Flying projectiles from operation can cause injury. • Wear safety glasses, hearing protection, and gloves. •... -
Page 13: Quick Start & Troubleshooting
SAFETY & OPERATION QUICK START & TROUBLESHOOTING QUICK START SETUP • Add 10W30 oil to the engine • Add Gas • Pin both wheels into pivot brake holes. • Turn key on • Half throttle (choke optional for cold starts) •... -
Page 14: Section Iii: Parts & Schematics
SECTION III PARTS & SCHEMATICS... -
Page 15: Schematics
PARTS & SCHEMATICS SCHEMATICS Scan here to access the DK2 POWER Parts Store or open your browser and go to www.detailk2.com/shop-power-equipment-parts Your Chipper model is: OPC503(G) v.210817 | 15... -
Page 16: Parts List
PARTS & SCHEMATICS PARTS LIST Specification Specification M10 x 70 bolt Gland Hitch trailer 5/16-24 UNF x 135 bolt Washer dia. 10.5 x dia. 22 x 2 Main chipper room Spring washer dia. 10 O-latch dia. 8 M10 locknut Tire M8 x 45 bolt Axle Washer dia. -
Page 17: Warranty
Kohler 3 year warranty is PARTS and LABOR. Upon expiry of one (1) year, Detail K2 will have no further liability related to theproduct. Detail K2 does not authorize any party, including its authorized distributors ordealers, to offer any other warranty on behalf of Detail K2 Inc. - Page 19 OPC503(G) DÉCHIQUETEUR DE 3 POUCES REMORQUAGE TOUT-TERRAIN SEULEMENT • GOULOTTES D’ALIMENTATION EXTRA LARGES • MOTEUR KOHLER 7 CV GUIDE DE MONTAGE DK2 USA OUEST SIÈGE SOCIAL DK2 CORPORATIF DK2 USA EST 4301 S VALLEY VIEW BLVD. 5330 MAINWAY 3750 AVENUE SUD SUITE 10-11 LAS VEGAS, NEVADA BURLINGTON, ONTARIO UNITÉ...
- Page 20 TABLE DES MATIÈRES SECTION I : MONTAGE ............3 STEP 1 : INSPECTER L’EMBALLAGE .
- Page 21 SECTION I MONTAGE...
-
Page 22: Section I : Montage
MONTAGE VÉRIFIER L’EMBALLAGE ÉTAPE 1 : INSPECTER L’EMBALLAGE Ouvrir et déballer toutes les pièces. Laissez beaucoup d’espace de travail. Inspectez toutes les pièces. La déchiqueteuse est expédié dans une caisse. Laissez les côtés rabattus et utilisez-les comme votre espace de travail. REMARQUE : lors de l’inspection des pièces, si vous constatez des dommages ou des pièces manquantes, veuillez appeler DK2 POWER au 1 (888) 277-6960 ou contactez- nous via notre site internet à... -
Page 23: Step 2 : Goulotte D'expulsion
MONTAGE INSTRUCTIONS ÉTAPE PAR ÉTAPE ÉTAPE 2 : GOULOTTE D’EXPULSION Retirez tout le matériel des trous de montage de la goulotte, veillez à ne pas faire tomber le matériel dans l’ouverture de la goulotte. Installez la goulotte et le matériel de montage. INSTALLER AVEC LE MATÉRIEL FOURNI AVEC LA GOULOTTE v.210817 | 5... -
Page 24: Step 3 : Trémie D'alimentation
MONTAGE INSTRUCTIONS ÉTAPE PAR ÉTAPE ÉTAPE 3 : TRÉMIE D’ALIMENTATION MONTEZ LA TRÉMIE D’ALIMENTATION SUR LA DÉCHIQUETEUSE EN UTILISANT MATÉRIEL FOURNI INSTALLER AVEC ÉCROUS ET BOULONS MONTÉ SUR L’UNITÉ 6 | OPC503(G) man. -
Page 25: Step 4 : Poignée
MONTAGE INSTRUCTIONS ÉTAPE PAR ÉTAPE ÉTAPE 4 : POIGNÉE INSTALLER LA POIGNÉE À L’AIDE 4 BOULONS PRÉ-INSTALLÉS SUR LA GOULOTTE POUR LA POIGNÉE À ETRE ASSEMBLER v.210817 | 7... -
Page 26: Step 5 : Barre De Remorquage
MONTAGE INSTRUCTIONS ÉTAPE PAR ÉTAPE ÉTAPE 5 : BARRE DE REMORQUAGE INSTALLER LA BARRE DE REMORQUAGE, SÉCURISER L’ATTACHE AVEC LA GOUPILLE À RESSORT 8 | OPC503(G) man. -
Page 27: Section Ii : Sécurité Et Fonctionnement
SECTION II SÉCURITÉ ET FONCTIONNEMENT... -
Page 28: Votre Moteur Kohler
SÉCURITÉ ET FONCTIONNEMENT VOTRE MOTEUR KOHLER Lisez le manuel du moteur Kohler fourni avec votre unité pour le fonctionnement complet du moteur, la sécurité et consignes d’entretien. Verrouillage Gaz - Utilisez une qualité moyenne ou supérieure Étrangleur - La gauche est en position on / la droite est en position off (position de marche) Interrupteur marche/arrêt du gaz - La gauche est éteinte / La droite est allumée Manette des gaz - Lapin rapide / Tortue lente... - Page 29 SÉCURITÉ ET FONCTIONNEMENT INVERSION DE VOS LAMES D’ORIGINES COMMENT INVERSER VOS LAMES DE DÉCHIQUETAGES Coupez la clé du moteur, retirez la clé et débranchez la bougie d’allumage du moteur. Retirez le couvercle arrière du boîtier de la déchiqueteuse. Avant de retirer les boulons qui fixent les lames, placez des serviettes de papier dans l’ouverture du boîtier sous la lame et le boîtier du tambour.
-
Page 30: Pratiques De Sécurité Et Informations Générales
SÉCURITÉ ET FONCTIONNEMENT PRATIQUES DE SÉCURITÉ ET INFORMATIONS GÉNÉRALES AVANT DE TOURNER LA CLÉ ET DE DÉMARRER LE MOTEUR • Dégager la zone de toutes personnes et des biens qui pourraient être endommagés. • Les projectiles projetés lors de l’utilisation peuvent causer des blessures. •... - Page 31 SÉCURITÉ ET FONCTIONNEMENT PRATIQUES DE SÉCURITÉ ET INFORMATIONS GÉNÉRALES FONCTIONNEMENT ET PERFORMANCE • Alimentez lentement les arbustes plus gros jusqu’à 3 pouces de diamètre dans la trémie d’alimentation , permettant au disque de coupe de reprendre de la vitesse. • Le fait de forcer un arbustes dans le disque de coupe calera la machine et endommage les couteaux ou l’arbre d’entraînement.
-
Page 32: Démarrage Rapide Et Dépannage
SÉCURITÉ ET FONCTIONNEMENT DÉMARRAGE RAPIDE ET DÉPANNAGE CONFIGURATION DE DÉMARRAGE RAPIDE • Ajouter de l’huile 10W30 au moteur • Ajouter de l’essence • Épinglez les deux roues dans les trous de frein de pivot. • Tournez la clé • Demi-accélérateur (étrangleur en option pour les démarrages à froid) •... -
Page 33: Section Iii : Pièces Et Schémas
SECTION III PIÈCES & SCHÉMAS... -
Page 34: Schémas
PIÈCES & SCHÉMAS VUE EXPLOSÉE Scannez le code QR pour accéder aux magasin de pièces DK2 POWER ou ouvrez votre navigateur et accédez à www.detailk2.com/shop-power-equipment-parts Votre modèle de déchiqueteuse est : OPC503(G) 16 | OPC503(G) man. - Page 35 PIÈCES & SCHÉMAS LISTE DE PIÈCES Specification Specification Boulon M10 x 70 Presse-étoupe Attache remorque Boulon 5/16-24 UNF x 135 Rondelle dia. 10,5 x dia. 22 x 2 Chambre de broyage principale Rondelle ressort dia. 10 Loquet dia. 8 Contre-écrou M10 Pneu Boulons M8 x 45 Essieu...
-
Page 36: Garantie
CE QUI EST COUVERT - MOTEUR DE 2 ANS ET GARANTIE COMMERCIALE DE 1 AN INCLUS Detail K2 Inc. garanti à l’acheteur original que le produit sera exempt de défauts de fabrication et matériaux dans des conditions normales d’utilisation et de service pendant une période d’un (1) an à compter de la date originale d’achat.
