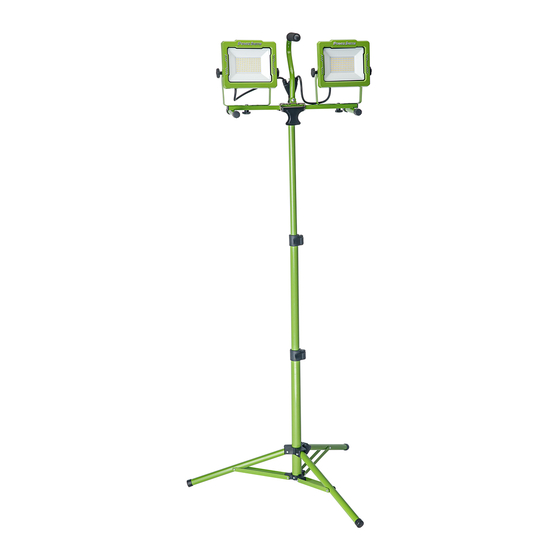

Dual-head led work light with tripod
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
PWL2120TS
12,000 LUMEN
DUAL-HEAD LED WORK LIGHT WITH TRIPOD
Operator's Manual
888-552-8665
TOLL-FREE
HELP LINE:
WWW.POWERSMITHPRODUCTS.COM
WARNING:
To reduce the risk of injury, user must read and understand this
operator's manual before operating this tool.
SAVE THIS MANUAL FOR FUTURE REFERENCE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PWL2120TS and is the answer not in the manual?

Questions and answers

Related Manuals for POWER SMITH PWL2120TS

Summary of Contents for POWER SMITH PWL2120TS

  • Page 1 PWL2120TS 12,000 LUMEN DUAL-HEAD LED WORK LIGHT WITH TRIPOD Operator's Manual 888-552-8665 TOLL-FREE HELP LINE: WWW.POWERSMITHPRODUCTS.COM WARNING: To reduce the risk of injury, user must read and understand this operator's manual before operating this tool. SAVE THIS MANUAL FOR FUTURE REFERENCE...

  • Page 2: Important Safety Instructions

    Store the work light in a secure place out of the reach of children Inspect it for good working condition prior to storage and before re-use. SAVE THESE INSTRUCTIONS SPECIFICATIONS Model --------------------- PWL2120TS Rated Power --------------- 120V~/60Hz, 120W Brightness ----------------- 6000 / 12,000 Lumens Color Temperature --------- 5000K Bright White CRI ------------------------ >80 Cord ----------------------- 9 ft.

  • Page 3: Contents In Package

    English KNOWING YOUR WORK LIGHT Carrying Handle Work Light Heads Lenses Side Locking Knobs On/Off Switches Power Cord Stand Tripod FIG 1 UNPACKING AND CONTENT IMPORTANT Due to modern mass production techniques, it is unlikely the product is faulty or that a part is missing. If you find anything wrong, do not operate the product until the parts have been replaced or the fault has been rectified.

  • Page 4: Assembly Instruction

    English ASSEMBLY INSTRUCTION ATTACHING WORK LIGHT HEADS TO STAND (FIG 2) 1. Place the stand (7) on a flat surface. 2. Rotate the carrying handle (1) straight up. Tighten the handle locking knob (G3) to secure it in place. 3. Install one work light head (2) on the stand (7) by sliding and positioning the U-shape bracket (9) under the bolt cap (G2) as shown in FIG 2.

  • Page 5: Operation

    English OPERATION ADJUSTING THE LIGHT DIRECTION Each of the work light heads can be tilted vertically up to 30° down or 90° up. To Adjust the Light Direction, loosen the side locking knob (4-FIG 1). Adjust the work light head to the desired position, and retighten the knob.
  • Page 6 PWL2120TS LAMPES DE TRAVAIL DEL DOUBLE DE 12 000 LUMENS AVEC TRÉPIED Manuel d’utilisation LIGNE D’ASSISTANCE 888-552-8665 SANS FRAIS: WWW.POWERSMITHPRODUCTS.COM AVERTISSEMENT : Pour réduire le risque de blessure, l’utilisateur doit lire et doit comprendre ce manuel de l’opérateur avant de fonctionner cet outil.

  • Page 7: Instructions De Sécurité Importantes

    L’inspecter pour vous assurer qu’elle est en bon état avant de la ranger ou de la réutiliser. CONSERVEZ CES INSTRUCTIONS SPÉCIFICATIONS Modèle ----------------------- PWL2120TS Puissance nominale ---------- 120 V~,/60Hz, 120 W Luminosité ------------------- 6000 / 12 000 Lumens Température de couleur ------ 5000K, brillant Blanc CRI ---------------------------- >80...
  • Page 8 Français VOTRE LAMPES DE TRAVAIL DEL Poignée de transport Têtes de la lampe de travail Lentille Bouton de verrouillage latéral Interrupteurs de marche/arrêt Cordon d’alimentation Pied Tripode FIG 1 OUVERTURE DE L`EMBALLAGE ET CONTENU IMPORTANTE Grâce à des techniques modernes de production de masse, il est peu probable que le produit est défectueux ou qu'une pièce est manquante.

  • Page 9: Instructions De Montage

    Français INSTRUCTIONS DE MONTAGE FIXATION DES TÊTES DE LA LAMPE DE TRAVAIL AU PIED (FIG 2) 1. Placer le pied (7) sur une surface plane. 2. Tournez la poignée de transport (1) vers le haut. Serrer le bouton de verrouillage de la poignée (G3) pour le fixer en place.

  • Page 10: Interrupteur Marche/Arrêt

    Français FONCTIONNEMENT RÉGLAGE DE LA DIRECTION DU FAISCEAU LUMINEUX Chacune des têtes de la lampe de travail peut être basculée à la verticale jusqu’à un angle de 30 degrés vers le bas ou de 90 degrés vers le haut. Pour régler la direction du faisceau lumineux, desserrer le bouton de verrouillage latéral (4-FIG.
  • Page 11 PWL2120TS LUCES DE TRABAJO DE LED, DOBLE CABEZAL DE 12,000 LÚMENES, CON TRÍPODE Manual del Operario LÍNEA DE AYUDA 888-552-8665 GRATUITA: WWW.POWERSMITHPRODUCTS.COM ADVERTENCIA: Para reducir el riesgo de la herida, el usuario debe leer y deber comprender el manual de este operario antes de operar este instrumento.

  • Page 12: Instrucciones Importantes De Seguridad

    Inspecciónela para ver si está en buenas condiciones de operación antes de almacenarla y antes de volver a ponerla en servicio. GUARDE ESTAS INSTRUCCIONES ESPECIFICACIONES Modelo ------------------------ PWL2120TS Potencia nominal ------------- 120V~/60Hz, 120W Brillo -------------------------- 6000 / 12,000 lúmenes Temperatura de color --------- 5000K, Blanco Brillante CRI ---------------------------- >80...
  • Page 13 Español SU LUCES DE TRABAJO DE LED Asa de transporte Cabezas de luces de trabajo Lente Perilla de traba lateral Interruptores de encendido/apagado Cordón de alimentación Pedestal Trípode FIG 1 DESEMPAQUETADO Y CONTENIDO ¡IMPORTANTE! Debido a las modernas técnicas de producción en masa, es poco probable que el producto está...

  • Page 14: Instrucciones De Montaje

    Español INSTRUCCIONES DE MONTAJE CONEXIÓN DE LAS CABEZAS DE LAS LUCES DE TRABAJO EN EL PEDESTAL (FIG 2) 1. Coloque el pedestal (7) sobre una superficie plana. 2. Gire la asa de transporte (1) hacia arriba. Apriete la perilla de bloqueo de la asa (G3) para fijarla en su lugar.

  • Page 15: Interruptor De Encendido/Apagado

    Español UTILIZACIÓN AJUSTE DEL SENTIDO DE LA LUZ Cada una de las cabezas de las luces de trabajo puede inclinarse verticalmente hasta 30° hacia abajo o 90° hacia arriba. Para ajustar el sentido de la luz, afloje la perilla de traba lateral (4-FIG 1). Ajuste la cabeza de la luz de trabajo a la posición deseada y vuelva a apretar la perilla.
  • Page 16 Richpower Industries, Inc. 736 Hampton Road Williamston, SC USA www.richpowerinc.com 2020.11 V01...
