EuropAce ECO 8401W Manual

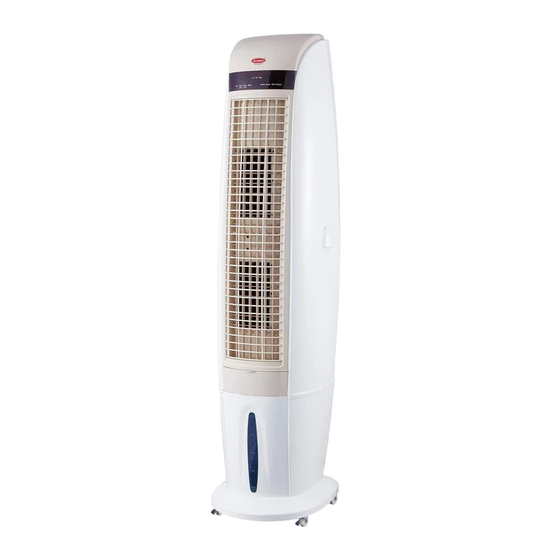

Evaporative 5 in 1 air cooler
Hide thumbs

Advertisement

Table of Contents

EVAPORATIVE 5 IN 1 AIR COOLER
ECO 8401W

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ECO 8401W and is the answer not in the manual?

Questions and answers

Related Manuals for EuropAce ECO 8401W

Summary of Contents for EuropAce ECO 8401W

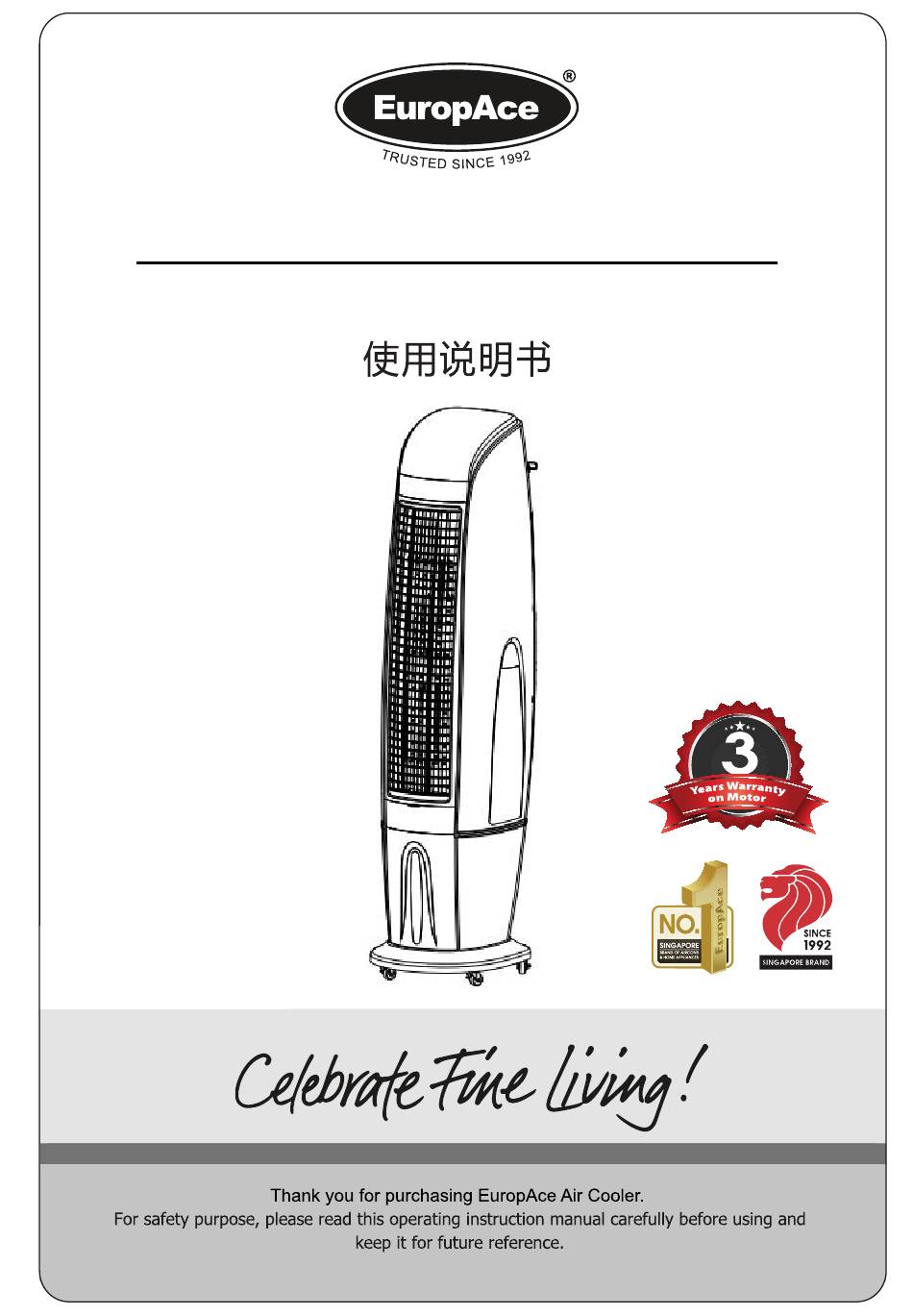

  • Page 1 EVAPORATIVE 5 IN 1 AIR COOLER ECO 8401W...

  • Page 2: Table Of Contents

    Table of Contents 1. Important Safeguards 2. Correct Disposal of this product 3. Product Features 4. Construction Drawing 5. Accessories List 6. Technical Parameters 7. Operation Instruction 8. Control Panel 9. Maintenance and Cleaning 10. Circuit Diagram 11. Trouble Shooting Warning This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and...

  • Page 3: Important Safeguards

    IMPORTANT SAFEGUARDS 1. READ ALL INSTRUCTIONS BEFORE USING. 2. Do NOT open and repair the unit by any unqualified person. 3. To protect against electric shock, keep the unit dry. Do not immerse in water or any other liquid. 4. Unplug from outlet while filling water, before cleaning, maintaining or moving the unit. 5.

  • Page 4: Correct Disposal Of This Product

    Correct Disposal of this product: This marking indicates that this product should not be disposed with other house- hold wastes throughout the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse of material resources.

  • Page 5: Construction Drawing

    CONSTRUCTION DRAWING SPARE PARTS Designation Quantity(pcs) Air cooler instruction manual remote control TECHNICAL PARAMETERS MODEL ECO 8401W Ratings 220-240V/50Hz 350W MAX Air Flow Consumption 3500m³/h MAX Water Volume Net Weight 18KGS Measurements 416X515X1700mm Note: Due to constant development of our products in regards to specification...

  • Page 6: Operation Instruction

    OPERATION INSTRUCTION 1. Pull the unit outwards from the carton and place it on the floor. 2. Check if the spare parts are complete, same as the spare part list. 3. Place the unit on the floor. Note: Two wheels with stopper are for the two front holes and Two wheels without stopper are for the unit.

  • Page 7: Control Panel

    CONTROL PANEL AND OPERATION (Remote controller control panel with the same function as the unit control panel)
  • Page 8 ON/OFF: Press once this button to make the unit ready for working. It will start up with MID in 3 seconds and then revert to work under the memorized status. If for first time use, it will start up with MID in 3 seconds and then work with LOW. Press again this button to turn OFF.

  • Page 9: Maintenance And Cleaning

    MAINTENANCE AND CLEANING Note: After long time operation, the filtration mesh becomes clogged with dust and dirt, which will greatly affect the unit’s performance. It is recommended to clean the filtration mesh frequently. Cleaning the filtration mesh 1. Remove plug from power. 2.

  • Page 10: Trouble Shooting

    TROUBLE SHOOTING If there is something wrong during operation, it may not be the unit’s problem. You may check against the following list before send for repair. Problems Possible reasons Solutions Not working 1. The plug is not 1. Insert the plug pin into securely inserted into the wall socket and the socket or not...
  • Page 11 目录 一 注意事项 二 产品报废后正确处理方式 三 产品特点 四 结构简图 五 装箱配件清单 六 技术参数 七 安装与使用 八 控制面板与使用方法 九 维护与清洁 十 电路原理简图 十一 故障与维修 警告 这个设备不是提供给那些身体，感知，精神有缺陷的人(包括儿童)，使用,以及 那些缺乏经验和知识的人使用的,除非他们在使用设备的过程重有一个专门的人 去监督或指导负责他们的安全。孩子应该监督,以确保他们不玩这个设备。 感谢您购买我们的空调扇。请在第一次使用之前详细阅读所有的指令,确保正确 使用。另外,请保存好说明书备用。...
  • Page 12 注意事项 1.使用前请认真阅读说明书 2.非专业人员或者未授权修理人员，不得自行修理或改造本机。 3.为避免触电，请保持机器干燥。不要让水或者其他液体流进浸泡机器。 4.在加水，清洗、维护和移动本机之前请先拔掉电源。 5.长时间不使用本机，请拔掉电源插头。 6.请不要在空气进出口处插入异物，因机内装有高速转动的风轮，防止意外伤害或造成机器损坏。 7.严禁用纸类，纸板，塑料，金属或者易燃性材料盖住机器，否则容易引起火灾，并避免阳光长期直 射本机。 8.请勿把本机放置在倾斜或其它不平衡的地方，以免机器摔倒，造成对机体或机体内部件的损坏。 9.本机适用于室内，请勿在户外使用。 10.使用时候水箱水位不可超过“MAX”（最高）指示刻度，也不能低于“MIN”(最低)指示刻度。 11.水箱内加水后，放置或移动本机时不要倾斜或碰撞，要移动机体时，请从侧面慢慢推动，以免水溢 出。 12.使用本机严禁翻倒以防造成事故。若本机不慎倾倒，且机内有水，则应立即拔掉电源插头，等24小 时晾干后方可开机。 13.请勿在本机上摆放物品，严禁覆盖进出风口。 14.清洗本机外表时，应用湿布（或少量清洗剂）抹擦，勿用有腐蚀性的清洗剂或溶剂类清洗。严禁用 水冲（淋）洗本机。 15.请勿将本机时出风口贴近墙、窗帘等实行，否则可能会堵塞气流，影响送风效果。 16.本机在使用时不可力敲或震动机身，否则可能会引起自动停机，这时只需重新开机即可。 17.由于本机具有清洗空气的作用，水箱中的水易变质产生异味，请注意换水；科天使用本机加湿，若 室内温度低于零度，最了使用温水加湿。 18.禁止将本机直接置于电源插座下面。 19.如长时间不使用本机请将水箱中的水放干，并开机吹机一个小时，将蒸发器吹干，以免产生异味。 20.产品维修必须在指定维修点进行。 21.不得使用带有可自动接通电源的程序器、定时器或其他装置来使用本机。 22.当电源线损坏的情况下禁止使用本机器，需要送去维修中心去维修，电源线损坏必须由制造商或者 售后服务代理去修理或者更换电源线。 23.应将机器放在小孩触碰不到的地方，当小孩靠近机器时应注意安全。 24.严禁让电源线触碰尖锐或者烫的东西。 25.在第一次使用机器前请先彻底清理一下。 26.严禁用金属材质的电子清洁机器，可能会刮花表面或者引起触电。 27.严禁使用易燃液体清洁机器。 28.避免与任何其他电器共用电源插座。 29.总是先将插头连接到电器上，然后把电源线插到墙上的插座上。断开连接，直接按关闭按键，然后 从墙上的插座上拆卸插头。 30.严禁同时使用新电池和旧电池在遥控器上。 31.当不使用遥控器的时候请把电池拿出来...
  • Page 13 产品报废后正确处理方式: 此标记表示本产品不应与欧盟其他家庭垃圾一起处理。为了防止不受控制的废 物处理可能对环境或人类健康造成危害，负责任地回收废物，促进物质资源的 可持续再利用。若要退回使用过的设备，请使用退货系统或联系购买产品的零 售商。他们可以把这个产品进行环保安全回收。 产品特点 物理式制冷功能  具有物理制冷模式功能，大风量制冷，在炎热的夏季，可为您带来合适的 生活环境。 内置式水箱，可拆过滤网  容易清洗，过滤器去除有害的微小物质，如灰尘和花粉 350W物理制冷，省电、高效、环保  整机输入总功率350W。 上下左右100度广角送风；  100度广角送风，6档风速，正常风和睡眠风各三档： 低-中-高 触控面板  触摸屏控制，操作方便，和弦优美。 远距离遥控功能  6米远距离遥控，120度大角度接收。 关机自动记忆功能  关机时当前工作状态被记忆，真到拔掉电源插头或以其他方式断开电源时 记忆状态才被清除。 1-24小时定时 ...
  • Page 14 结构简图 装箱单 序号 名称 数量 单位 空气调节扇 台 说明书 本 遥控器 个 技术参数 ECO 8401W 型号 220-240V/50Hz 350W 额定电压 3500m 最大风量 最大注水量 18KGS 整机净重 416X515X1700mm 产品外观尺寸 注意:由于我们的产品的规范和设计不断发展,如有更改我们将不另行通知。...
  • Page 15 安装与使用 1.打开包装取出产品，将产品放在水平地面。 2.检查包装箱内零件是否与说明书内装箱单相符。 3.把空器调节扇放在坚硬平坦的地面上，拿出脚轮和扳手安装（如已安装好脚轮， 则此步骤忽略） 注意：两个带刹脚轮是装在空气调节扇前面两个孔的，不带刹的装在后面两个孔 （如图1所示） 4.把水箱往外拉，然后加水（如图2所示） 注意： ○1加水时注意水箱水位应该在 “MAX”（最高）指示刻度 和“MIN”（最低）指 示刻度之间。 ○2由于本产品具有清洗空气中污染的作用、水箱的水易变质和产生异味所以需要 定时更换水箱内的水和清洗水箱保持清洁，以免影响使用效果。 5.本产品只能用于交流电插座。 6.把插头插到插座上，打开机身后面的总开关，就可以听到“哔”一声提示开机。 注意： ○1为了避免触电，请不要用湿的手去拔掉插头 ○2当移动设备之前先拔掉插头 ○3把插头插进插座时务必保证连接好 7.按加湿键可提高空气湿度，避免冬天时皮肤干燥和脱皮...
  • Page 16 操作面板功能和使用方法 （遥控器的控制面贴功能和产品的控制面板上的功能一致）...
  • Page 17 1. 开/关：在待机时按此键，风扇以中风启动三秒钟（指示灯显示为弱风）， 之后转为弱风（初次上电）或以记忆风速运行。当风扇运转时按此键可切断所 有负载电源（功能指示灯关闭，电源指示灯亮，所有输出口关闭），并记忆风 扇关机前的运行状态，待下次开机时，能以记忆的状态运行,记忆风速档位、 摆风.风类没有记忆(每次关机在开记忆关机前的档位以正常风运行)，冷风、 加湿不做记忆。 2.正常风：按此键以中风启动，以“低(LOW)、中(MID)、高(HIGH)、低 (LOW)”循环式选择，同时相应的指示灯点亮，负载相应输出。5秒后自动反回 定时或温度显示，首次开机延迟3秒。 3.睡眠风：按此键以低风启动，以“高(HIGH)、中(MID)、低(LOW)、高 (HIGH)”循环式选择，同时相应的指示灯点亮，负载相应输出。5秒后自动反 回定时或温度显示，首次开机延迟3秒。 4.风速：按此键选择风速，低-中-高-低。 5.定时：在开机时为有效键，用来设定风扇自动关机的预置时间，以1H. 2H. 3H….累加定时，总定时时间为24h；定时过程中，彩屏上会随时间的过去显示 剩余预置时间，清楚地显示风扇还能运行多久,达到预定时间后整机关闭，并 记忆关机前的运行状态（记忆状态与正常关机相同）。当定时到24小时时在按 一下就显示双0，闪烁5秒后自动转换为温度显示。 6.左右摆风：按此键可以控制横风叶扫风，再按一次摆风停止，风叶停止在该 位置。 7.上下摆风：按此键可以控制竖风叶扫风，再按一次摆风停止，风叶停止在该 位置。 8.冷风：风扇运转时按下此键可以控制冷风功能的启动与关闭（第一次开，第 二次关），冷风指示灯显示，水泵接通工作。 每次按按键的时候（包括使用遥控器的时候），会发出“哔”的提示声。 故障检测： a、 如果传感器有问题，显示屏会显示E1...
  • Page 18 维护和清洁 温馨提示：本机经长时间运行后，过滤网因灰尘等污物堵塞影响风量和除 尘效果，建议根据实际情况定理清洗。 清洗空气滤网 1.拔掉电源插头 2.握住空气过滤网的把手上拉，即可拆下空气过滤网 3.用温和的清洗剂和软毛刷清洗空气过滤网 4.并用清水洗净晒干，然后再装回原位 清洗水箱 1.拔掉电源插头 2.从前壳上的加水口加水进去 3.把废水从后下方的排水口排出 清洗机身 用温和的清洁剂和软毛巾擦拭机身清洁 注意 ·因机内有高压，清洗时必须拔掉电源插头，断电操作。 ·控制面板的任何部分不可沾水。 电路原理简图...
  • Page 19 故障与维修 如果在操作过程重机器出现问题，可能不是机器质量问题，麻烦在送去维 修之前先自行按照一下列表检查机器： “故障”现象 可能原因 解决方法 1.电 源 线 没 有 插 上 或 1.插 上 电 源 并 使 之 接 触 不运行 接触不良 良好。 2. 机身后面的总开关 2. 打开后面的总开关键 3、接通电源后、按控面 键还没开 3.控 制 面 板 上 的 “ 开 板上的“开关”键或遥...
  • Page 20 12 months unless otherwise stated from the date of purchase, subject to the following terms & conditions herein below:- 1) That the owner shall register the product warranty online at our website www.europace.com.sg within 7 (seven) days from the date of purchase.
  • Page 21 - Full parts warranty apply to Refrigerators, Air Conditioners & Freezers (Outdoor warranty). Check out the warranty coverage of your appliance at www.europace.com.sg b) The owner waives all or any claims to compensation monetary or otherwise which he/she may be entitled to and shall agree to accept any compensation whatsoever by way of additional repairs or otherwise which we in our absolute discretion may deem t to o er.
  • Page 22 g) This warranty will not cover chemical cleaning, maintenance service, general service and overhaul, which if con rm is chargeable. h) Defects or fault in the appliance which has been used for commercial purposes or which have been rented/leased or which have been otherwise subject to other than household use.
  • Page 23 RELATED PRODUCTS & MAIN CONTACT HOTLINE System Split Aircons | Tel: 6858 0801| Email: systemac@strategic.com.sg (Twin City) Portable & Casement Aircons | Tel: 6291 0800 | Email: portableac@strategic.com.sg (Jia Yue) Refrigerators, Washing machines, Cookers & other major appliances | Tel: 6289 0802 | Email: mda@strategic.com.sg (TnG)
