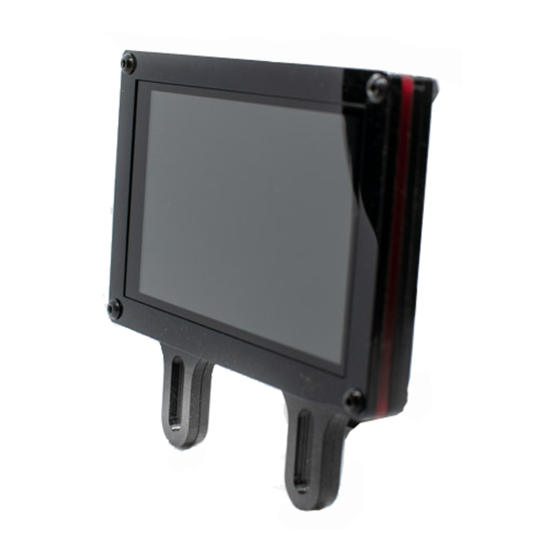

Sim Racing Dashboard
Instructions – Gebruiksaanwijzing – Manuel d'utilisation
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Sim Racing Dashboard and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Kgl Sim Racing Dashboard

  • Page 1 Sim Racing Dashboard Instructions – Gebruiksaanwijzing – Manuel d’utilisation...

  • Page 2: Table Of Contents

    1. Table of contents – Inhoudstafel – Table des matières Table of contents – Inhoudstafel – Table des matières ..............2 English.............................. 3 2.1. Dashboard Installation ......................3 2.1.1. Fanatec ..........................3 2.1.2. Simucube / VRS / Simagic Alpha ..................4 2.1.3.

  • Page 3: English

    2. English 2.1. Dashboard Installation 2.1.1. Fanatec 1) Attach the screen and frame to the front of the wheelbase with the 2 provided M6 screws, make sure to use the black washer on the BACK of the frame (between the frame and wheelbase).

  • Page 4: Simucube / Vrs / Simagic Alpha

    2.1.2. Simucube / VRS / Simagic Alpha Remove the 2 top M8 bolts on the front of the wheelbase and re-attach the longer M8 bolts. You can choose to attach the dashboard to the front or to the back of the wheelbase (see example lower). Always tighten the base to the mount with a first nut, THEN slide the dashboard on and attach with a second nut.

  • Page 5: Simagic M10

    2.1.3. Simagic M10 Slide the 3D printed brackets into the 2 slots found on the side of the Simagic M10. If necessary, the width of the assembly can be adjusted by loosening the 6 bolts on the front of the dashboard bracket.

  • Page 6: Thrustmaster

    2.1.4. Thrustmaster The Thrustmaster mount is compatible with the following models: T150, T150 PRO, TMX, TMX Pro, T300RS, TS-PC, TS-XW, T-GT II 1) Remove the steering wheel from the base by removing the screw as shown below (you can also refer to the Thrustmaster owner’s manual for this step): 2) Now the black ring can be rotated to unscrew the wheel from the base:...
  • Page 7 3) Now remove the 4 screws that hold the round cover in place with a Phillips head screwdriver: 4) Attach the KGL Sim Racing mount to the base, using the longer provided screws. The original ring and screws are no longer needed. This mount has 2 magnetic mounting positions: •...
  • Page 8 5) Included in the kit is an “extension arm” for when previous 2 positions are not suitable for your steering wheel. The extension arm can be attached to the fixed mount with the magnets on the back of the extension. Now you have an extra mounting position: •...

  • Page 9: Software Installation

    2.2. Software Installation The dashboard is compatible with SimHub Dashboard (recommended), but also Joel Real Timing (JRT) Dashboard. Below we explain how to make the dashboard work with SimHub: 1) Download and install SimHub: https://www.simhubdash.com/download-2/ 2) Download and install the VOCORE LCD driver (Not the USBD480 LCD driver!): https://www.simhubdash.com/devices-driver-installation/ 3) Now launch SimHub and go to the "Dash Studio"...
  • Page 10 5) You can also create your own dashboard via "Dashboards" and "New dashboard". There are many tutorials on the internet/youtube you can check out on how to create your own. 6) We also highly recommend you to check out RomainRob's dashboards to get an idea of what is possible with SimHub (free download): https://www.simhubdash.com/community-2/dashboard- templates/romainrobscollection/...

  • Page 11: Nederlands

    3. Nederlands 3.1. Dashboard Installatie 3.1.1. Fanatec Bevestig het scherm/beugel aan de voorkant van de wielbasis met de 2 bijgeleverde M6 bouten. Plaats de 2 zwarte spacers tussen de wielbasis en het frame (zie foto lager).

  • Page 12: Simucube / Vrs / Simagic Alpha

    3.1.2. Simucube / VRS / Simagic Alpha Verwijder de 2 bovenste M8 bouten aan de voorkant van de wielbasis en vervang deze met de langere meegeleverde bouten. Je kan kiezen om het dashboard aan de voorzijde of achterzijde van de wielbasis te monteren (zie het voorbeeld lager).

  • Page 13: Simagic M10

    3.1.3. Simagic M10 Schuif de 3D geprinte beugels in de sleuven aan de zijkant van de wielbasis. Indien nodig kan de breedte aangepast worden door het losmaken van de 6 schroeven aan de voorkant van de beugel.

  • Page 14: Thrustmaster

    3.1.4. Thrustmaster De Thrustmaster beugel is compatibel met volgende modellen: T150, T150 PRO, TMX, TMX Pro, T300RS, TS-PC, TS-XW, T-GT II 1) Verwijder het stuur van de wielbasis door de schroef te verwijderen zoals hieronder afgebeeld (voor deze stap kan je ook refereren naar de Thrustmaster handleiding): 2) Nu kan de zwarte ring losgeschroefd worden om het stuur los te maken van de wielbasis:...
  • Page 15 3) Verwijder nu de 4 schroeven (kruis schroevendraaier) waarmee de ronde cover aan de voorkant van de base vastzit: 4) Plaats nu de KGL Sim Racing beugel aan de voorkant van de base met de 4 bijgeleverde, langere schroeven. De originele cover en bijbehorende schroeven heb je niet meer nodig.
  • Page 16 5) Inbegrepen in de kit zit een verlengstuk, deze kan gebruikt worden wanneer voorgaande 2 posities niet geschikt zijn voor jouw stuur of situatie. Het verlengstuk kan gemakkelijk op de bestaande beugel geklikt worden aan de hand van magneten. Wanneer dit verlengstuk is geplaatst, heb je een extra bevestigingspositie: •...

  • Page 17: Software Installatie

    3.2 Software Installatie Het dashboard is compatibel met SimHub Dashboard (aanbevolen), maar ook Joel Real Timing (JRT) Dashboard. Hieronder leggen we uit hoe je het dashboard kan laten werken met SimHub: 1) Download en installeer SimHub: https://www.simhubdash.com/download-2/ 2) Download en installeer de VOCORE LCD driver (Niet de USBD480 LCD driver!): https://www.simhubdash.com/devices-driver-installation/ 3) Start SimHub op en ga naar de "Dash Studio"...
  • Page 18 5) Een eigen dashboards creëren kan via “dashboards” en “New dashboard”. Op youtube kunnen er verschillende tutorials gevonden worden hoe je een eigen dashboard kan maken. 6) Wij adviseren om “RomainRob's” dashboard te proberen om zicht te krijgen op alles wat mogelijk is met SimHub (gratis download): https://www.simhubdash.com/community- 2/dashboard-templates/romainrobscollection/...

  • Page 19: Français

    4. Français 4.1. Installation du tableau de bord 4.1.1. 4.1.1. Fanatec Attachez l’écran/le cadre sur le devant de l’empattement avec les 2 boulons M6 fournis. Placez les 2 rondelles noires entre l’empattement et le cadre (voir photo ci-dessous).

  • Page 20: Simucube / Vrs / Simagic Alpha

    4.1.2. 4.1.2. Simucube / VRS / Simagic Alpha Enlevez les 2 boulons M8 du dessus à l’avant de l’empattement et remplacez ceux-ci par les boulons plus longs qui vous ont été livrés. Vous avez la possibilité de monter le tableau de bord soit à l’avant, soit à...

  • Page 21: Simagic M10

    4.1.3. Simagic M10 Glissez le support en plastique (imprimé en 3D) dans les fentes qui se trouvent sur les côtés de l’empattement. En cas de besoin, vous avez la possibilité d’adapter la largeur en défaisant les 6 boulons de la face du support.

  • Page 22: Thrustmaster

    4.1.4. Thrustmaster Le support Thrustmaster est compatible avec les modèles suivants: T150, T150 PRO, TMX, TMX Pro, T300RS, TS-PC, TS-XW, T-GT II 1) Enlevez le guidon de l’empattement en enlevant la vis comme montré ci-dessous (pour cette étape, n’hésitez pas à consulter également le manuel Thrustmaster) : 2) Maintenant l’anneau noir peut être dévissé...
  • Page 23 3) Enlevez maintenant les 4 vis (tournevis à croix) qui fixent le couvercle rond à l’avant de la base : 4) Placez maintenant le support KGL Sim Racing à l’avant de la base avec les 4 vis longues qui vous ont été livrées. Vous n’avez plus besoin du couvercle original et les vis qui allaient avec.
  • Page 24 5) Compris dans le kit, vous trouverez une extension. Celle-ci peut être utilisée quand les 2 positions précédentes ne conviennent pas à votre guidon ou votre situation. L’extension peut être facilement placée sur le support existant à base des aimants. Après avoir placé cet extension, vous avez une position de fixation supplémentaire: •...

  • Page 25: Installation Du Logiciel

    4.2. Installation du logiciel Le tableau de bord est compatible avec SimHub Dashboard (recommandé), mais aussi Joel Real Timing (JRT) Dashboard. Ci-dessous, nous expliquons comment faire fonctionner le tableau de bord avec SimHub: 1) Téléchargez et installez SimHub: https://www.simhubdash.com/download-2/ 2) Téléchargez et installez SimHub “the VOCORE LCD driver” (PAS le USBD480 LCD driver!): https://www.simhubdash.com/devices-driver-installation/ 3) Démarrez SimHub et allez vers l’onglet "Dash Studio", cliquez sur “VOCORE”...
  • Page 26 5) Créer un propre tableau de bord est possible via “dashboards” et “New dashboard”. Vous trouverez plusieurs tutoriels sur youtube sur comment créer votre propre tableau de bord. 6) Nous vous conseillons d’essayer le tableau de bord “RomainRob's” (téléchargement gratuit): https://www.simhubdash.com/community-2/dashboard-templates/romainrobscollection/...
