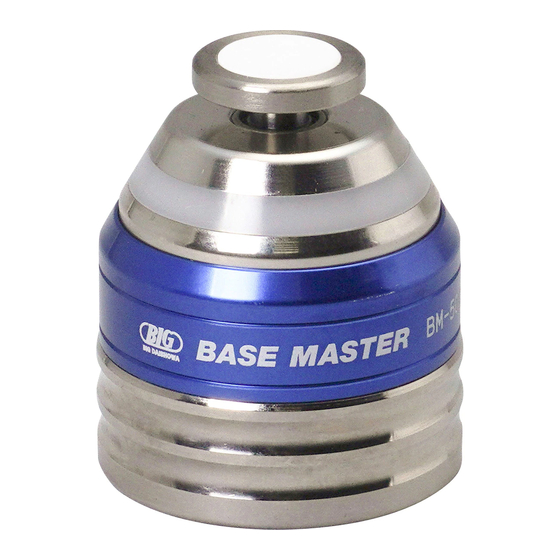

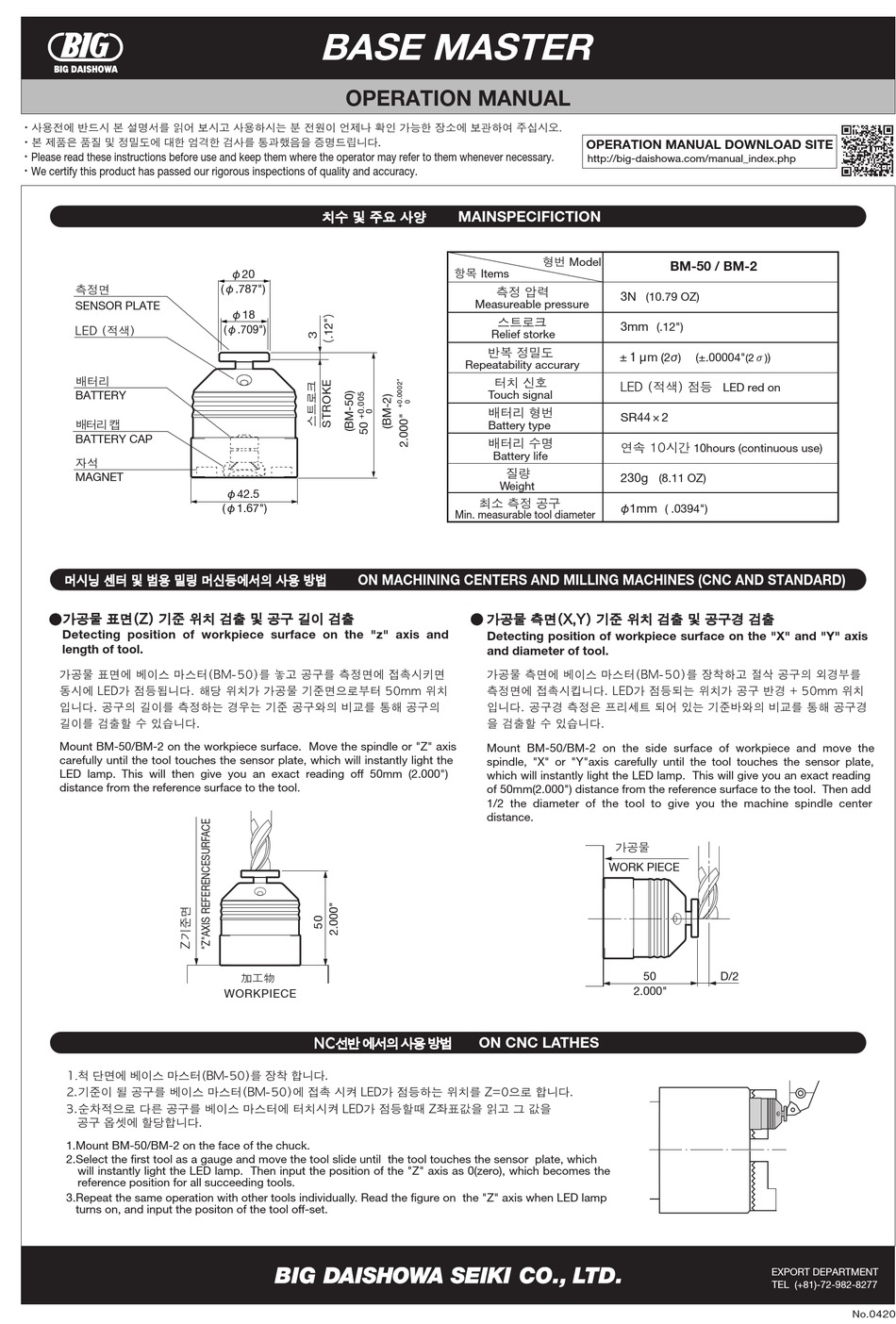

Big Daishowa BASE MASTER BM-50 Operation Manual

・ 사용전에 반드시 본 설명서를 읽어 보시고 사용하시는 분 전원이 언제나 확인 가능한 장소에 보관하여 주십시오.
・본 제품은 품질 및 정밀도에 대한 엄격한 검사를 통과했음을 증명드립니다.
・Please read these instructions before use and keep them where the operator may refer to them whenever necessary.
・We certify this product has passed our rigorous inspections of quality and accuracy.
측정면
SENSOR PLATE
LED (적색)
배터리
BATTERY
배터리 캡
BATTERY CAP
자석
MAGNET
머시닝 센터 및 범용 밀링 머신등에서의 사용 방법
가공물 표면(Z) 기준 위치 검출 및 공구 길이 검출
●
Detecting position of workpiece surface on the "z" axis and
length of tool.
가공물 표면에 베이스 마스터(BM-50)를 놓고 공구를 측정면에 접촉시키면
동시에 LED가 점등됩니다. 해당 위치가 가공물 기준면으로부터 50mm 위치
입니다. 공구의 길이를 측정하는 경우는 기준 공구와의 비교를 통해 공구의
길이를 검출할 수 있습니다.
Mount BM-50/BM-2 on the workpiece surface. Move the spindle or "Z" axis
carefully until the tool touches the sensor plate, which will instantly light the
LED lamp. This will then give you an exact reading off 50mm (2.000")
distance from the reference surface to the tool.
1.척 단면에 베이스 마스터(BM-50)를 장착 합니다.
2.기준이 될 공구를 베이스 마스터(BM-50)에 접촉 시켜 LED가 점등하는 위치를 Z=0으로 합니다.
3.순차적으로 다른 공구를 베이스 마스터에 터치시켜 LED가 점등할때 Z좌표값을 읽고 그 값을
공구 옵셋에 할당합니다.
1.Mount BM-50/BM-2 on the face of the chuck.
2.Select the rst tool as a gauge and move the tool slide until the tool touches the sensor plate, which
will instantly light the LED lamp. Then input the position of the "Z" axis as 0(zero), which becomes the
reference position for all succeeding tools.
3.Repeat the same operation with other tools individually. Read the gure on the "Z" axis when LED lamp
turns on, and input the positon of the tool off-set.
BASE MASTER
OPERATION MANUAL
치수 및 주요 사양
φ20
(φ.787")
φ18
(φ.709")
φ42.5
(φ1.67")
ON MACHINING CENTERS AND MILLING MACHINES (CNC AND STANDARD)
加工物
WORKPIECE
ＮＣ선반 에서의 사용 방법
OPERATION MANUAL DOWNLOAD SITE
http://big-daishowa.com/manual_index.php
MAINSPECIFICTION
형번 Model
항목 Items
측정 압력
3N
Measureable pressure
스트로크
3mm
Relief storke
반복 정밀도
±１ ｍ (
Repeatability accurary
터치 신호
LED (적색) 점등
Touch signal
배터리 형번
SR44 × 2
Battery type
배터리 수명
연속 10시간
Battery life
질량
230g
Weight
최소 측정 공구
φ1mm
Min. measurable tool diameter
가공물 측면(X,Y) 기준 위치 검출 및 공구경 검출
●
Detecting position of workpiece surface on the "X" and "Y" axis
and diameter of tool.
가공물 측면에 베이스 마스터(BM-50)를 장착하고 절삭 공구의 외경부를
측정면에 접촉시킵니다. LED가 점등되는 위치가 공구 반경 + 50mm 위치
입니다. 공구경 측정은 프리세트 되어 있는 기준바와의 비교를 통해 공구경
을 검출할 수 있습니다.
Mount BM-50/BM-2 on the side surface of workpiece and move the
spindle, "X" or "Y"axis carefully until the tool touches the sensor plate,
which will instantly light the LED lamp. This will give you an exact reading
of 50mm(2.000") distance from the reference surface to the tool. Then add
1/2 the diameter of the tool to give you the machine spindle center
distance.
가공물
WORK PIECE
ON CNC LATHES
BM-50 / BM-2
(10.79 OZ)
(.12")
2σ) (±.00004" (2σ) )
LED red on
10hours (continuous use)
(8.11 OZ)
( .0394")
50 D/2
2.000"
EXPORT DEPARTMENT
TEL (+81)-72-982-8277
No.0420
