ASSEMBLY INSTRUCTIONS

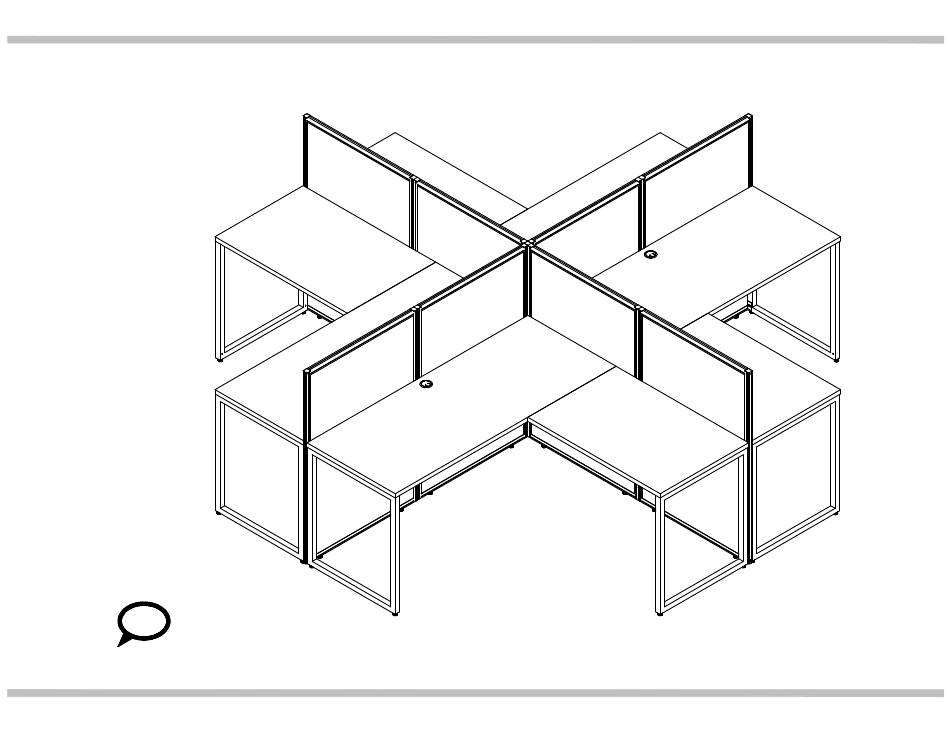

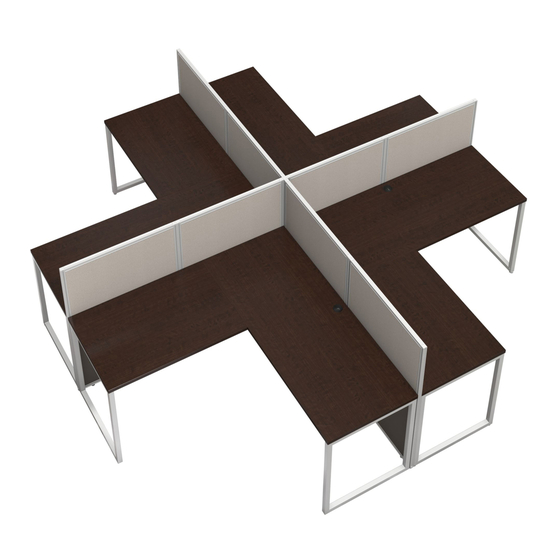

EO7AI 60w 4 Person L Desk Open Office
?
?
NEED HELP?
Call 1−800−950−4782
www.bushbusinessfurniture.com
Part Number A181410
Keep manual for future reference.
