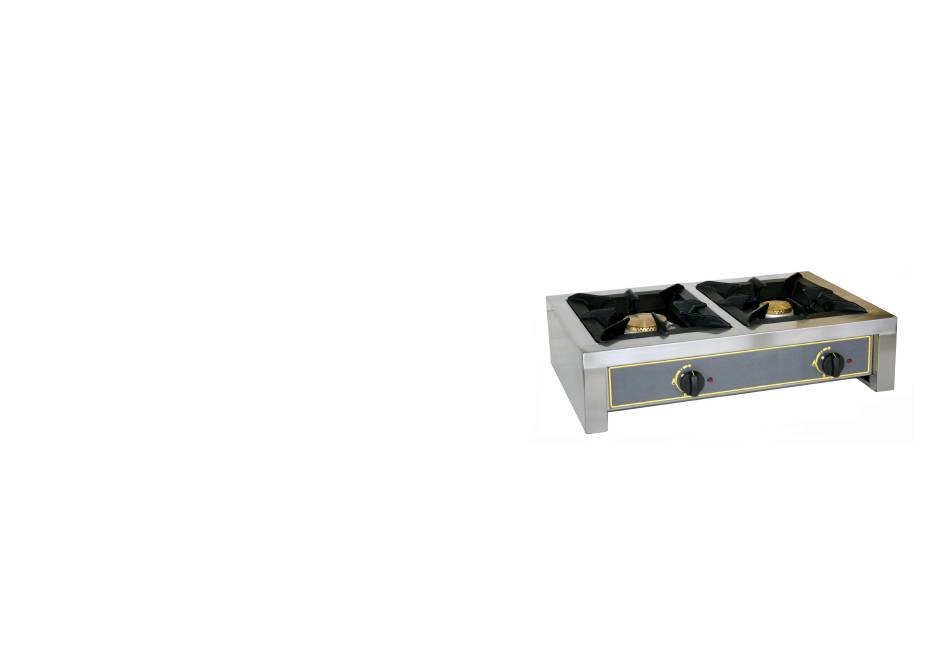

- Page 1 NOTICE D’INSTALLATION ET D’UTILISATION RECHAUDS GAZ INSTRUCTION FOR USE AND INSTALLATION GAS STOVES GAR 7/GAR 12/GAR 14/GAR 19/GAR 21 Fabrication française Made in France Septembre 2016 G03268...
-
Page 2: Consignes De Securite
RECHAUDS GAZ GAR 7/GAR 12/GAR 14/GAR 19/GAR 21 Félicitations pour l’acquisition de cet appareil de cuisson haut de gamme fabriqué en France. Vous avez choisi un appareil qui allie les meilleures qualités techniques à un grand confort d’utilisation. Nous vous souhaitons la plus grande satisfaction. -
Page 3: Contenu Du Carton D'emballage
- Ne pas toucher les surfaces chaudes de l’appareil. La température des surfaces chaudes peut être très élevée lorsque l’appareil est en marche. Utiliser toujours les boutons de commande. - Ne pas utiliser l’appareil pour d’autres fonctions que Nomenclature RECHAUD 3 FEUX 7 Kw l’utilisation déterminée. -
Page 4: Mode De Fonctionnement
Bouton d’allumage et réglage de la puissance Piezo Cf. vue éclatée détaillée des réchauds GAR 7/GAR 12/GAR 14/GAR 19/GAR 21 en fin de document. 3. CONFORMITE D’UTILISATION Utiliser l’appareil uniquement pour cuire et réchauffer les aliments. 4. MODE DE FONCTIONNEMENT Ces réchauds gaz sont des produits compacts en inox comprenant 1, 2 ou 3 brûleurs... - Page 5 à la catégorie II2E+3+. Le raccordement se fait par un filetage 1/2. A14077 Bouton Knob E02243 Rampe complète Main supply assembly Le débit calorifique de l’appareil est de GAR 7 7 kW E02218 Robinet GAR 12 12 kW GAR 14 14 kW...
- Page 6 Le débit d’air neuf requis pour l’alimentation en air de combustion est de : - GAR 7 14 m3/h - GAR 12 24 m3/h - GAR 14 28 m3/h - GAR 19 38 m3/h - GAR 21 42 m3/h Conditions générales d’installation L’installation et l’entretien de l’appareil doivent être effectués conformément aux...
- Page 7 Réglage d’air Les injecteurs ont été conçus afin d’éviter tous réglages d’air et ce quelque soit le type de gaz utilisé. c) Utilisation de l’appareil : Eléments de commande et affichage Commande/Affichage Fonction Nomenclature RECHAUD 2 FEUX (2x7 Kw) Spare parts STOVE 2 FEUX (2x7 Kw) Bouton de réglage Allume l’appareil.
-
Page 8: Nettoyage Et Maintenance
à l’abri de l’humidité. 7. CARACTERISTIQUES TECHNIQUES Modèles Dimensions ex- Puissance Nombre de brûleurs Poids ternes GAR 7 370x510x195 mm 7 kW 1 feu 7 kW 13 Kg GAR 12 690x510x195 mm 12 kW 2 (1 feu 7 kW+1 feu 5... -
Page 9: Garantie
8. GARANTIE Conditions de garantie La garantie qui s’applique sur tout appareil est la garantie commerciale du distribu- teur ou du revendeur. Veuillez contacter le magasin où vous avez acheté votre appa- reil pour en connaître les conditions précises. Nomenclature RECHAUD 2 FEUX (1x7 Kw+1x 5 Kw) La garantie n’octroie aucun droit à... -
Page 10: Security Instructions
GAS STOVES GAR 7/GAR 12/GAR 14/GAR 19/GAR 21 Congratulations for the acquisition of this upmarket appliance made in France. You chose an appliance which alloys the best technical qualities with a big user- friendliness. We wish you the biggest contentment. -
Page 11: Contents Of Cardboard Packaging
The temperature of the hot surfaces can be very im- portant when the appliance is working. Always use con- trol knobs. - Do not use the appliance for other functions than deter- mined use. Nomenclature RECHAUD 1 FEU 7 Kw - Do not leave the pipe or hose (purchased separately Spare parts STOVE 1 FEU 7 Kw from a specialised shop) in the contact of hot surfaces. -
Page 12: Conformity Of Use
The guarantee comes to an end in case of intervention, of repair, of modification by no qualified persons, or of use in inappropriate purposes. See exploded views for GAR 7/GAR 12/GAR 14/GAR 19/GAR 21 at the end of the document. -
Page 13: Cleaning And Maintenance
The fresh air flow required for combustion air supply is: The guarantee applicable to any device is the commercial guarantee of the distributor or the retailer. Please contact the store where you bought your device to know the - GAR 7 14 m3/h precise conditions. - Page 14 c) Use of device : General conditions of installation Elements of command and display The installation and maintenance of the appliance must be carried out in compliance Command/Display Function with the statutory texts and good practices in force, mainly: Power control knob On/off (n°1 on picture) Set the power (low flame = low power, high flame = high pow-...
