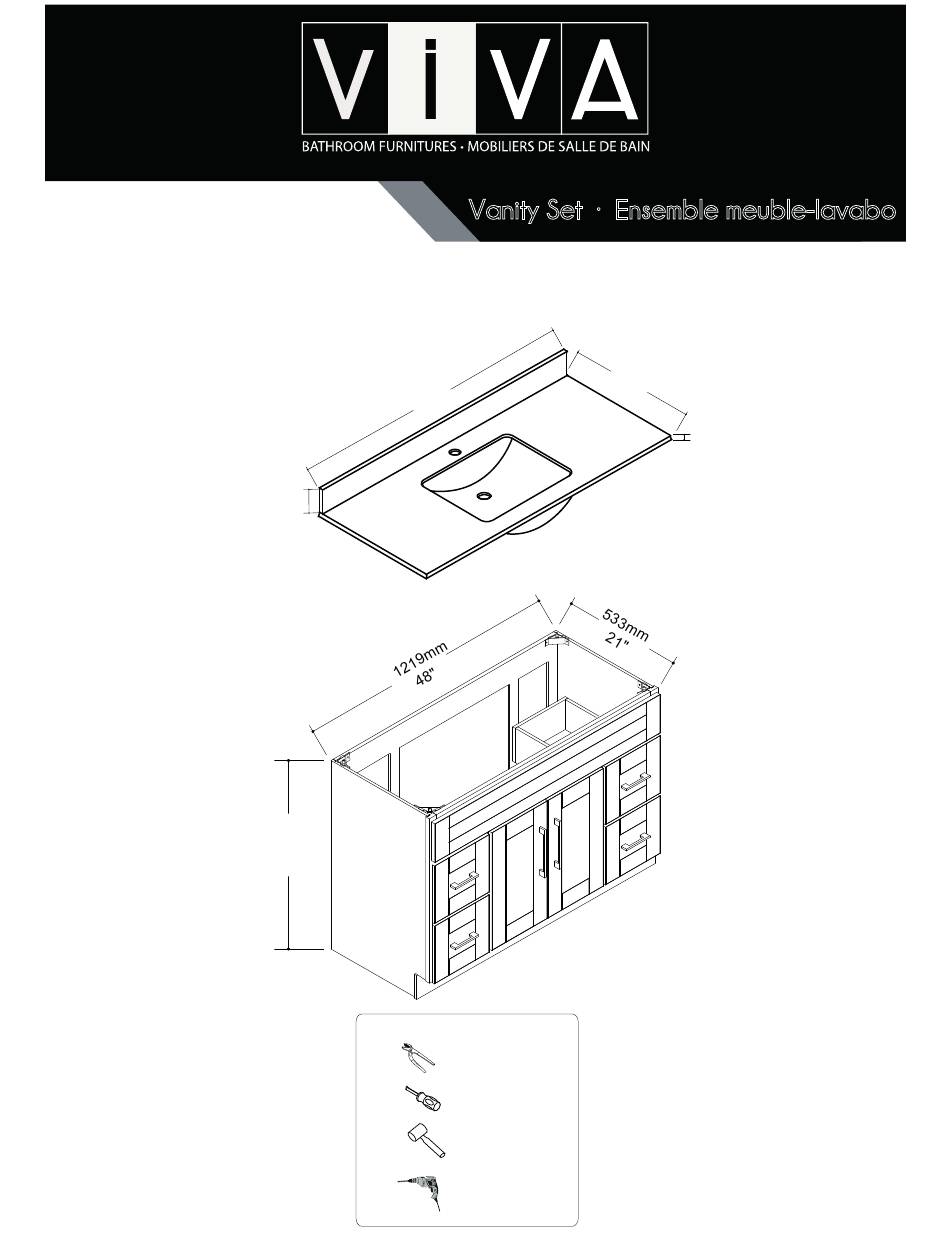

Marble top
Dessus en marbre
G30749
40-VF4821DB-307
1245mm
49"
100mm
4"
876mm
34-1/2"
Tools You Will Need - Outils Requis
Vanity Set · Ensemble meuble-lavabo
558mm
22"
Groove joint pliers
Pinces multiprises
Screwdriver
Tournevis
Rubber Hammer
Marteau en caoutchouc
Electric hand drill
Perceuse électrique
20mm
3/4"
Advertisement
Summary of Contents for Viva 40-VF4821DB-307
- Page 1 Vanity Set · Ensemble meuble-lavabo 40-VF4821DB-307 Marble top 558mm 22" Dessus en marbre 1245mm 49" G30749 20mm 3/4" 100mm 4" 876mm 34-1/2" Tools You Will Need - Outils Requis Groove joint pliers Pinces multiprises Screwdriver Tournevis Rubber Hammer Marteau en caoutchouc Electric hand drill Perceuse électrique...
- Page 2 Pièces de remplacement / Replacement parts Size / Dimension : DIMENSION / SIZE: W x T x D (mm) QTÉ / QTY DIMENSION / SIZE: W x T x D (mm) QTÉ / QTY 1219 x 42T x 762 443 x 12T x 133 203 x 15T x 160 519 x 12T x 876 450 x 15T x 160...
- Page 3 Vanity installation procedures / Procédures d'installation de meuble-lavabo Step 1 / Étape 1 Step 2 / Étape 2 Separate slides and brackets *Glisse et supports séparés SD+SB Do not fully tighten the screws yet *Ne pas trop serrer les vis encore 8 x F 8 x A Step 3 / Étape 3...
- Page 4 Vanity installation procedures / Procédures d'installation de meuble-lavabo Step 7 / Étape 7 Step 8 / Étape 8 Step 9 / Étape 9 Step 10 / Étape 10 4 x I Step 11 / Étape 11 Step 12 / Étape 12 (4*2) x I P4 of 9...
- Page 5 Vanity installation procedures / Procédures d'installation de meuble-lavabo Step 13 / Étape 13 1 x (SD+SB) 1 x SD 1 x SB Step 14 / Étape 14 6 x A 4 x W 2 x SB P5 of 9...
- Page 6 Vanity installation procedures / Procédures d'installation de meuble-lavabo Step 15 / Étape 15 2 x SD Step 16 / Étape 16 6 x A P6 of 8...
- Page 7 Vanity installation procedures / Procédures d'installation de meuble-lavabo Step 17 / Étape 17 Step 18 / Étape 18 Fully tighten the original screw and lock more 2 screws *Serrer complètement la vis d'origine et verrouiller plus de 2 vis Step 19 / Étape 19 For Wooden Top 4 x C *Pour Haut Bois...
- Page 8 Installation procedures / Procédures d'installation The vanity wall mounting screws need to be fixed onto the studs behind the dry wall board. Locate and mark the stud positions with a stud finder, drill pilot mounting holes at marks onto desire studs. Insert the plastic screw sleeves into drilled mounting holes on wall. Drill the screw holes on vanity back panel to match the mounting holes on wall.
- Page 9 Installation procedures / Procédures d'installation Step 20 / Étape 20 Step 21 / Étape 21 P9 of 9...
- Page 10 Linen Cabinet · Lingerie 40-L1521DB 40-L1521GR 1981mm 78" Wood construction Tools You Will Need - Outils Requis Construction en bois Shaker style 2 doors 2 portes de style shaker Groove joint pliers handles Brushed nickel Poignées en nickel brossé Pinces multiprises Doors with soft close Portes et tiroirs avec fermeture lente Screwdriver...
- Page 11 Replacement parts / Pièces de remplacement Size / Dimension : DIMENSION / SIZE: W x T x D (mm) QTÉ / QTY 381 x 42T x 1867 519 x 12T x 1981 519 x 12T x 1981 5 x (5+12)T x 1981 355 x 12T X 506 340 x 15T X 460 381 x 12T X 133...
- Page 12 Vanity installation procedures / Procédures d'installation de meuble-lavabo Step 1 / Étape 1 Step 2 / Étape 2 Step 3 / Étape 3 Step 4 / Étape 4 Step 5 / Étape 5 Step 6 / Étape 6 P3 of 6...
- Page 13 Vanity installation procedures / Procédures d'installation de meuble-lavabo Step 7 / Étape 7 Step 8 / Étape 8 Step 9 / Étape 9 Step 10 / Étape 10 16 x J 2 x H (2*2) x H (2*2) x W P4 of 6...
- Page 14 Vanity installation procedures / Procédures d'installation de meuble-lavabo DIMENSION / SIZE: W x T x H (mm) QTÉ / QTY 35 x 12T x 727 35 x 12T x 685 512 x 12T x 35 35 x 12T x 400 (2*4) x E P5 of 6...
- Page 15 The linen canbiet wall mounting screws need to be fixed onto the studs behind the dry wall board. Locate and mark the stud positions with a stud finder, drill pilot mounting holes at marks onto desire studs. Insert the plastic screw sleeves into drilled mounting holes on wall. Drill the screw holes on linen cabinet back panel to match the mounting holes on wall.
- Page 16 Medicine Cabinet W/Mirror Pharmacie Avec Miroir M4827AL 700mm Tools You Will Need - Outils Requis Polished aluminum frame Power drill Perceuse électrique Mirror doors with soft-close Screwdriver 6 Inner shelves Tournevis 1 Magnifying mirror included Pencil Crayon Assembled Tape measure Mètre à...
- Page 17 Please follow the fixing and care instructions to ensure your medicine cabinet is installed safely and retains its high quality finish. Please keep this leaflet for future reference. *Veuillez suivre les instructions de fixation et d’entretien pour vous assurer que votre pharmacie est installée en toute sécurité...
- Page 18 Replacement parts / Pièces de remplacement 6 x A 6 x B 1 x C 4 x D 11 x F 1 x G 6 x H Installation procedures / Procédures d'installation SURFACE MOUNT INSTALLATION / INSTALLATION DE MONTAGE DE SURFACE studs montant Step 1 / Étape 1...
- Page 19 Installation procedures / Procédures d'installation Step 5 / Étape 5 Step 6 / Étape 6 8 x E studs montant studs montant 8 x F Fix the plugs(E)and screws(F) through the top brackets(D) into the studs. Secure the additional Mark the screw holes on the wall through the top 4 plugs(E) and screws(F) into the wall.
- Page 20 Installation procedures / Procédures d'installation Step 3 / Étape 3 Step 4 / Étape 4 Open size: / Taille ouverte: 46-5/8" x 26-7/8" 1185mm 46-5/8" 683mm 26-7/8" Remove the mirror brackets on the 4 corners *Retirez les supports de miroir sur les 4 coins Draw the pertimeter of the cabinet and add studs to frame the opening.
- Page 21 Installation procedures / Procédures d'installation To Assemble the Shelves / Assembler les tablettes 6 x A 6 x B 1 x G 6 x H Glue the magnifying mirror onto the desire location of mirror as to avoid the shelves & frames. *Collez le miroir grossissant à...
