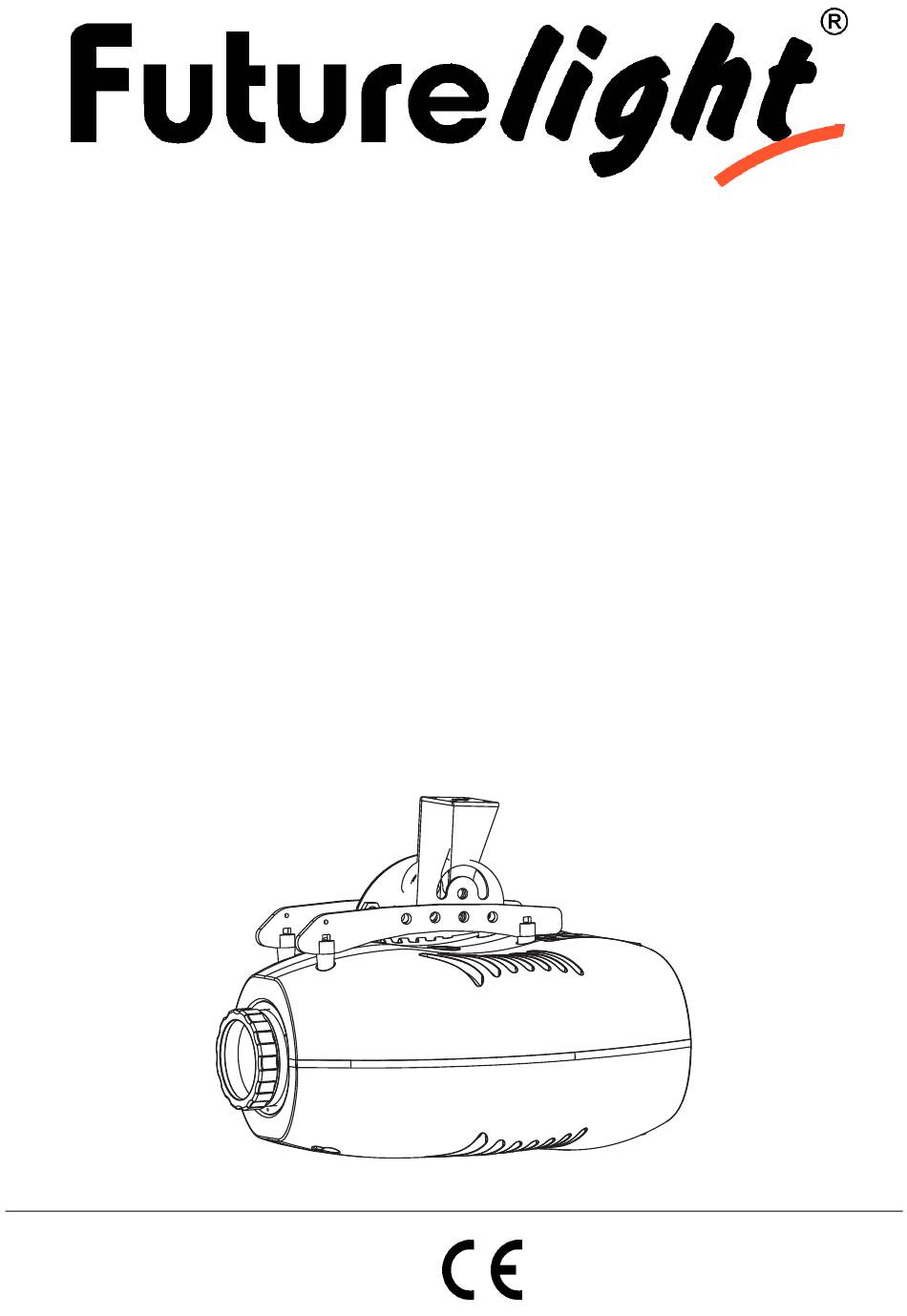

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO

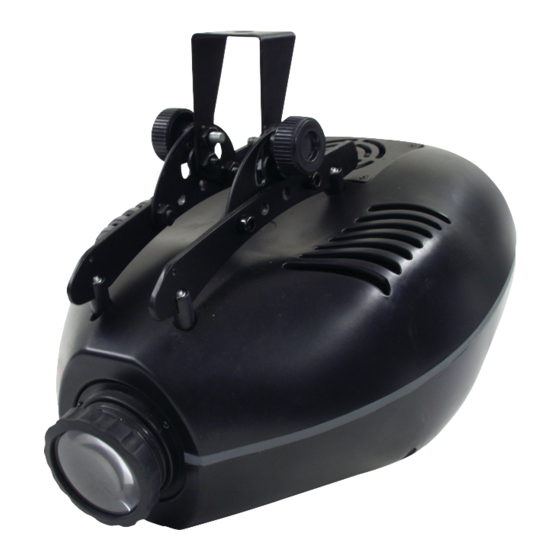

EVO-5
Lighting effect
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EVO-5 and is the answer not in the manual?

Questions and answers

Related Manuals for Future light EVO-5

Summary of Contents for Future light EVO-5

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO EVO-5 Lighting effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Page 2: Table Of Contents

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................8 Lampeninstallation/Lampenwechsel ......................8 Lampenjustierung............................9 Überkopfmontage............................10 Master/Slave-Betrieb............................ 11 Blackout-Buchse ............................11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........12 Adressierung des Projektors........................
  • Page 3 INTRODUCTION ............................. 29 INSTRUCTIONS DE SÉCURITÉ ........................29 EMPLOI SELON LES PRESCRIPTIONS ....................... 31 DESCRIPTION DE L'APPAREIL........................32 Features ............................... 32 Aperçue des parties ............................. 32 INSTALLATION .............................. 33 Installer/Remplacer la lampe ........................33 Ajuste de la lámpara ............................ 33 Montage par dessus de la tête........................

  • Page 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT EVO-5 entschieden haben. Sie haben hiermit ein lei- stungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den EVO-5 aus der Verpackung.
  • Page 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.

  • Page 6: Bestimmungsgemäße Verwendung

    Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG...

  • Page 7: Gerätebeschreibung

    Die maximale Umgebungstemperatur t = 45° C darf niemals überschritten werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.

  • Page 8: Geräteübersicht

    Geräteübersicht (1) Feststellschraube (2) DMX-Eingangsbuchse (3) DMX-Ausgangsbuchse (4) Netzanschluss/Sicherungshalter (5) Hängebügel (6) Lüfter (7) DIP-Schalter (8) Blackoutbuchse (9) Mic Sensitivity-Regler/Programmauswahl (10) Lampensystem INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine CDM 150 Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden.

  • Page 9: Lampenjustierung

    ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. Führen Sie deshalb Buch über die Betriebsstunden der Lampe und ersetzen Sie die Lampe rechtzeitig! Ausgebaute Leuchtmittel in einem splittergeschützten Behälter aufbewahren und fachgerecht entsorgen! Die verwendete Lampe erreicht Temperaturen von bis zu 600°...

  • Page 10: Überkopfmontage

    Überkopfmontage Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen.

  • Page 11: Master/Slave-Betrieb

    Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des EVO-5 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Mikrofonleitung mit dem...

  • Page 12: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor

    Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Projector 1 Projector 2 Projector 3 Starting address 1 Starting address 6 Starting address 11 120 Ohms DMX-512 Controller Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw.

  • Page 13: Adressierung Des Projektors

    Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der EVO-5 den Betrieb auf. Stellen Sie den Fokus durch Drehen der Objektivlinse ein, um die Projektion scharf zu stellen. Stand Alone-Betrieb Der EVO-5 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen.

  • Page 14: Dmx-Gesteuerter Betrieb

    Master/Slave-Betrieb Verbinden Sie die Master/Slave-Geräte wie zuvor beschrieben und stellen Sie die DIP-Schalter entsprechend ein. Bitte beachten Sie: Wenn Sie von einer Betriebsart in die andere wechseln möchten, müssen Sie den Projektor vom Netz trennen und wieder anschließen. Auto Program MIC SENSITIVITY-Regler 1.

  • Page 15: Reinigung Und Wartung

    Steuerkanal 5 – Auto Programm Decimal Hexad. Percentage S/F Eigenschaft 0 23 00 17 0% 9% S Nomal 24 47 18 2F 9% 18% S Auto Programm 1 48 71 30 47 19% 28% S Auto Programm 2 72 95 48 5F 28% 37% S Auto Programm 3...

  • Page 16: Sicherungswechsel

    Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ- lich dem autorisierten Fachhandel vorbehalten! Bitte beachten Sie auch die Hinweise unter "Lampeninstallation/Lampenwechsel". Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden.

  • Page 17: Introduction

    - pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT EVO-5. You will see you have acquired a powerful and versatile device. Unpack your EVO-5.
  • Page 18 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.

  • Page 19: Operating Determinations

    OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation.

  • Page 20: Description Of The Device

    DESCRIPTION OF THE DEVICE Features Prism effect • DMX-controlled operation or stand alone operation with Master/Slave-function (1 slave) • Multicolor colour filter • Gobo-wheel with 5 rotating gobos • Rotating prism • For CDM 150 lamp • DMX-control via every standard DMX-controller •...

  • Page 21: Installation

    INSTALLATION Installing/Replacing the lamp DANGER TO LIFE! Only install the lamp with the device switched off! Unplug from mains before! For the installation, you need one CDM 150 lamp. The lamp must only be changed when wearing appropriate protective clothing (protection glasses, protection gloves, helmet with sight, leather apron).

  • Page 22: Lamp Adjustment

    Lamp adjustment The lampholder is aligned at the factory. Due to differences between lamps, fine adjustment may improve light performance. Strike the lamp, open the shutter and the iris, set the dimmer intensity onto 100 % and focus the light on a flat surface (wall). Center the hot-spot (the brightest part of the beam) using the 3 adjustment screws "1, 2, 3”.

  • Page 23: Master/Slave-Operation

    The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the EVO-5 you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices.

  • Page 24: Blackout-Socket

    Blackout-socket If you wish to lock the light output - e.g. via an optional footswitch (Blackout-mode), connect your footswitch via a stereo-jack plug to the Blackout-socket. Stereo 1/4“ jack-plug: Ring Sleeve - 5 V Black Out Ground DMX-512 connection / connection between fixtures Projector 1 Projector 2 Projector 3...

  • Page 25: Addressing

    Turn the objective-lens for adjusting the focus in order to obtain a sharp projection. Stand Alone operation In the Stand Alone mode, the EVO-5 can be used without controller. You can do without a controller as the EVO-5 features a built-in microphone, which provides automatic sound control.

  • Page 26: Auto Program Mic Sensitivity-Button

    Call up the Auto program In order to call up the Auto program, set all DIP-switches to Off. Master/Slave-operation Connect the master and slave-devices as desribed above and set the DIP-switches accordingly. Please note: If you wish to change from one operating mode into another, you either have to switch off the lamp/activate Blackout-mode or unplug the projector from the mains and plug it again.

  • Page 27: Cleaning And Maintenance

    Control channel 4 – Prism rotation Decimal Hexad. Percentage S/F Feature 00 07 0% 3% S No rotation 8 127 08 7F 3% 50% F Forwards gobo-rotation with decreasing speed 128 135 80 87 50% 53% S No rotation 136 255 88 FF 53% 100% F Backwards gobo-rotation with increasing speed...

  • Page 28: Replacing The Fuse

    The gobos may be cleaned with a soft brush. The interior of the fixture should be cleaned at least annually using a vacuum-cleaner or an air-jet. The dichroic colour-filters, the gobo-wheel and the internal lenses should be cleaned monthly. To ensure a proper function of the gobo-wheel, we recommend lubrication in six month intervals. The quantity of oil must not be excessive in order to avoid that oil runs out when the gobo-wheel rotates.

  • Page 29: Introduction

    - transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un FUTURELIGHT EVO-5. Vous êtes en possession d'un effet lumineux puissant aux possibilités multiples. Sortez le EVO-5 de son emballage.
  • Page 30 L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport.

  • Page 31: Emploi Selon Les Prescriptions

    Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à un défaut de l'appareil. Attention: L’appareil produit des températures excessives! Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules.

  • Page 32: Description De L'appareil

    Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Notez que pour des raisons de sécurité, il est interdit d'entreprendre toute modification sur l'appareil. Il est interdit de retirer le code barre de l'appareil. Ceci annulerait toute garantie. Si l'appareil est utilisé...

  • Page 33: Installation

    INSTALLATION Installer/Remplacer la lampe DANGER DE MORT! Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation! Pour l'installation, vous avez besoin d'une lampe CDM 150. La lampe ne peut être changée que si les vêtements de protection apropriés sont utiliés (lunettes de protection, gants de protection, casque de protection avec visière, tablier de cuir).

  • Page 34: Montage Par Dessus De La Tête

    Montage par dessus de la tête Les dispositifs de suspension doivent être construits et concus de telle manière qu’ils puissent supporter son charge utile de 10 fois pour 1 heure sans déformation permanente nuisible. L’installation doit toujours être effectuée avec une deuxième suspension indépendante, par ex. un filet de sécurité...

  • Page 35: Opération Master/Slave

    fileté. Accrochez l'élingue de sécurité dans l'oeillet de sécurité et le trussing ou un point de fixation stable. Accrochez le fin au maillon de connection fileté et serrez bien la vis de sécurité. La distance de chute maximale est de 20 cm. Une élingue de sécurité...

  • Page 36: Connexions Au Contrôleur Dmx-512 / Raccord Projecteur - Projecteur

    Connexions au contrôleur DMX-512 / raccord projecteur - projecteur Projector 1 Projector 2 Projector 3 Starting address 1 Starting address 6 Starting address 11 120 Ohms DMX-512 Controller Faites attention que les câbles n'ont pas de contact entre eux. Il se peut autrement que les appareil ne fonctionneront pas correctement.

  • Page 37: Codage Du Projecteur

    Ajuster le foyer en tourner l'objective pour obtenir une projection claire. Opération Stand Alone En mode Stand Alone, vous pouvez utiliser le EVO-5 sans contrôleur. Le mouvement de rayons est contrôlé par le microphone integré, donc on n'a pas besoin de contrôleur.

  • Page 38: Regulateur Auto Program Mic Sensitivity

    Appeler le programme Auto Codez tous les interrupteurs DIP à Off pour appeler le programme Auto. Opération Master/Slave Connectez les appareils master et slave comme décrit ci-dessus et codez les interrupteurs DIP. Regulateur Auto Program MIC SENSITIVITY 1. Ajustez les interrupteurs DIP en mode Sound et ajustez la sénsibilité du sound grâce au régulateur MICSENSITIVITY.

  • Page 39: Nettoyage Et Maintenance

    Canal de contrôle 5 –Programme Auto Decimal Hexad. Percentage S/F Caractéristique 0 23 00 17 0% 9% S Nomal 24 47 18 2F 9% 18% S Programme Auto 1 48 71 30 47 19% 28% S Programme Auto 2 72 95 48 5F 28% 37% S Programme Auto 3...

  • Page 40: Remplacer Le Fusible

    Pour que les paliers des gobos rotatifs fonctionnent bien, ils doivent être huilés tous les six mois. Utiliser pour cela une seringue à aiguille fine. La quantité de l’huile ne doit pas être démésurée pour éviter que l’huile n’écoule pas durant la rotation. L'intérieur de l'appareil ne contient pas de partys nécéssitant un entretien.

  • Page 41: Introducción

    -pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un FUTURELIGHT EVO-5. Verá que ha adquirido un aparato potente y versátil. Desembale su EVO-5. INSTRUCCIONES DE SEGURIDAD ¡PRECAUCIÓN!
  • Page 42 Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si el aparato u el cable están estropeado, consulte a su proveedor y no use el aparato. Este aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la clase I con voltaje y frecuencia indéntico como indicado en el aparato.

  • Page 43: Instrucciones De Manejo

    INSTRUCCIONES DE MANEJO Este aparato es un efecto luminoso para crear efectos de decoración. El aparato sólo es permitido para una conexion con una tensión alternativa de 230 V, 50 Hz y ha sido diseñado para ser usado en interiores. Este aparato ha sido diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc.

  • Page 44: Descripción Del Aparato

    DESCRIPCIÓN DEL APARATO Features Efecto caleidoscopio de especial decoración • Operación controlado por DMX o stand alone con función "Master/Slave" (1 slave) • Rueda de gobos con 5 gobos giratorios más abierto • Rotación del prisme • Para una lámpara CDM 150 •...

  • Page 45: Instalación

    INSTALACIÓN Instalar/Reemplazar la lámpara ¡PELIGRO DE MUERTE! ¡Instale la lámpara únicamente con el aparato desenchufado! ¡Desenchufe-lo de la corriente! Para la instalación, Vd. necesita una lámpara CDM 150. La lámpara debe ser cambiada únicamente con la indumentaria de protección adecuada (gafas de protección, guantes de protección, casco con visera y delantal de cuero).

  • Page 46: Ajuste De La Lámpara

    Ajuste de la lámpara El sistema de portalámparas está ajustado en la fábrica. Como las lámparas de los fabricantes diferentes son diferentes, puede ser necesario de reajustar la posición del sistema de portalámparas. Enciende la lámpara, abre el shutter y la iris, coloque la intensidad del dimmer a 100 % y foca el rayo en una superficie plana (pared).

  • Page 47: Operación Master/Slave

    En el modoMaster/Slave se puede sincronizar algunos aparatos que estén controlados por el aparato "Master". En el panel trasero del EVO-5 hay un casquillo XLR incorporado (DMX Out) y una clavija XLR incorporada (DMX In) para conectar algunos aparatos. Seleccione el aparto responsable para el control de los efectos. Este aparato funciona como aparato "Master"...

  • Page 48: Casquillo Blackout

    Ocupación de los interruptores DIP: Casquillo Blackout Cuando quiere cerrar la salida de luz (modo Blackout) - por ejemplo mediante un interruptor de pie opcional - conecte su interruptor de pie mediante un clavija jack estereo con el casquillo Blackout. Clavija jack estereo: Ring Sleeve - 5 V...

  • Page 49: Direccionamiento Del Proyector

    La dirección de comienzo es el primer canal en lo cual el proyector reaccionará a señales del controlador. Por favor, asegúrese de que los canales de control no se entrelazan, para que el EVO-5 funcione correctamente y independientemente de otros aparatos de la cadena DMX. Los proyectores con la misma dirección de comienzo funcionarán sincronizadamente.

  • Page 50: Operación

    Efectos de luz no deben ser conectados a dimming-packs. OPERACIÓN Tras la conexión del aparato a la red, el EVO-5 comienza a funcionar. Durante el Reset, los motores se ajustan y el aparato está listo para ser usado en aproximadamente 20 segundos.

  • Page 51: Control Por Dmx

    Control por DMX Vd. puede controlar los proyectores individuales mediante su controlador DMX. Cada canal DMX tiene otra ocupación con caracteristicas diferentes. Protócolo DMX Canal de control 1 – Rueda de colores Decimal Hexad. Percentage S/F Característica 0 127 00 7F 0% 50% S Color -Index 128 187...

  • Page 52: Limpieza Y Mantenimiento

    LIMPIEZA Y MANTENIMIENTO El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año.

  • Page 53: Reemplazar El Fusible

    Reemplazar el fusible Reemplazar el fusible por un fusible del mismo tipo. Antes de reemplazar el fusible desenchufar el cable de la red. Procedimiento: Paso 1: Abrir el portafusibles del panel trasero con un destornillador adecuado. Paso 2: Sacar el fusible viejo del portafusibles. Paso 3: Instalar el fusible nuevo en el portafusibles.
