Summary of Contents for Techly I-ALARM-SIRIN

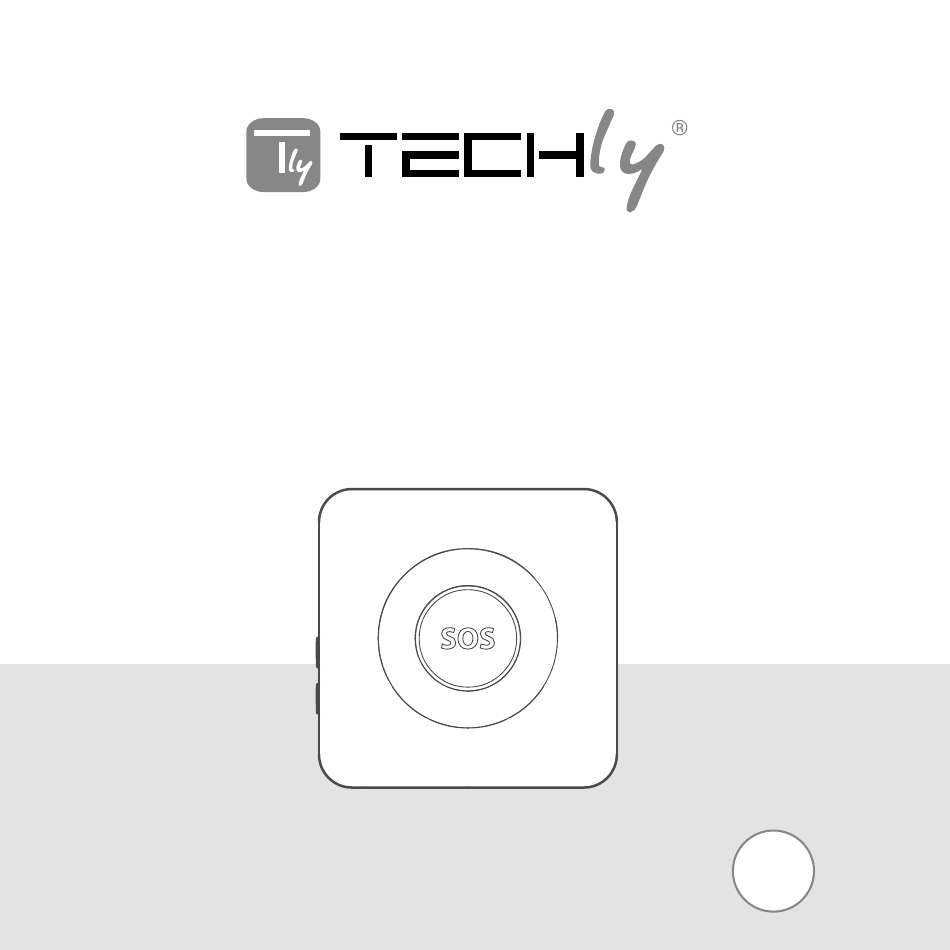

- Page 1 Indoor siren www.techly.com...
-
Page 2: Box Content
Features The Indoor Siren can be used either as an additional siren connected to your alarm system or as an independent siren connected to a remote control and/ or wireless detectors. • Wireless connection for easy installation • Radio-frequency security of the accessories; more than one million of codes combinations • Simplified connection to accessories • Built-in 4.2V / 600mAh lithium batteries: 8 hour battery life in stand by... -
Page 3: General Information
Layout Switch/power Connect General information The indoor Siren is powered by its built-in AC 110-220V plug. Several Sirens can be installed throughout your home and connected to your alarm system. When the alarrn of your system is triggered, the Siren rings and its LEDs switch on. The Indoor Siren can also be used as a standalone siren and can be connected to wireless sensors and/or to a remote control. -
Page 4: Power On/Off
Power on / off Power on The siren is powered off as per default settings. Plug the siren to a 110- 220V socket and you hear a beep: the siren is on. You can also turn the siren on by long pressing (6 seconds) the Power button on the siren. Enter Setup Mode / Power off Enter Setup Mode by pressing the Power button once. Press again the Power button for 6 seconds to tum the siren off. Siren and light indications When arming the system The siren beeps once, the LED lights blink once and switch on. When disarming the system The siren beeps twice, the LED lights blink twice and turn off. When armed/disarmed in Mute Mode from the control panel The siren does not beep, the LED lights do not blink. - Page 5 Use as an additional siren lf the siren is used as an additional siren, it must be registered to your alarms control panel. If the alarm is triggered, the Siren will ring out and its LED lights will fast flash. Register the siren in the control panel Press the Connect button on the siren. The LED lights up: the siren is now in Connection Mode. Press the “SOS” or “Arm” button on the control panel of your alarm systern. You hear one beep: the siren has been registered in the control panel successfully (if you hear 3 beeps, the siren has already been connected).
- Page 6 Use as a standalone alarm system Before using the Siren as a standalone alarm system, it must be connected to a remote control or an accessory (e.g. motion detector, door /window contact). When the systern is armed, if a sensor is triggered, the siren will ring out and the LED lights will fast flash. Connect a remote control Press the Connect button on the siren. The LED lights up: the siren is now in Connection Mode. Press any button on the remote control. You hear one beep: the remote control has been connected to the siren successfully (if you hear 3 beeps, the remote control has already been connected).
- Page 7 You hear one beep: the accessory has been connected to the siren successfully (if you hear 3 beeps, the accessory has already been connected). The siren supports up to 10 remote controls and 10 wireless detectors. Test a) Test the connection to a remote control Press the ”Arm” button on the remote control. The siren beeps once: the connection of the remote control is successful. If not, the connection has failed, try registering the remote control again. b) Test the connection to a wireless sensor Arm the system. Trigger the sensor (e.g. walk in front of the sensor if you have connected a motion detector), The siren rings out: the connection of the sensor is successful. If not, the connection has failed, try registering the sensor again. Clear all accessories Press the Connect button on the siren for 6 seconds until you hear two beeps. The LED light on: all accessories and control panel connected to the siren have been cleared.
-
Page 8: Entry / Exit Delay
Entry / Exit Delay A delay before activation can be set for the siren if the sensor is assigned to the Delay Zone*. If the Entry / Exit Delay is activated, the siren beeps once every second until the system is armed, during the period of delay set. If one of your system’s sensors triggers the alarm, the ringing out of the siren will be delayed accordingly. * The name of the Delay Zone and the connection process may vary depending on models. Refer to the user manual of your alarm system for more information. Set up the delay: Enter Setup Mode by pressing the power button once. Press the power button again • once to set the delay to 10 seconds... - Page 9 The delay will be effective only if the sensors have been assigned to the Delay Zone. To assign a sensor to the Delay Zone, open its cover and move the jumpers on the circuit board according to the opposite drawing. For more information, refer to the manual of your alarm system.
-
Page 10: Specifications
Specifications Power supply Radio frequency 110-220V 433MHz (+/-75KHZ) Volume Housing material 90dB ABS plastic Backup battery Operating conditions 4,2V / 600mAh Lithium Temperature: -10°C ~ +55°C Static current Relative Humidity <13mA ≤80% (non-condensing) Alarm current Dimensions < 300mA 81 x 80 x 76 mm... - Page 12 There is a separate collections system for there products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the enviroment. With CE sign, Techly ensures that the product is conformed to the basic European standards and directives.
- Page 13 Sirena per interno www.techly.com...
-
Page 14: Contenuto Della Confezione
Caratteristiche Questa sirena per interno può essere usata sia come una sirena aggiuntiva collegata al sistema di allarme sia come una sirena indipendente collegata ad un telecomando e/o un rilevatore wireless. • Connessione wireless per una facile installazione • Sicurezza radio-frequenza degli accessori; più di un milione di combinazioni • Collegamento degli accessori semplificato • Incorpora batteria gli ioni di litio da 4.2V/600mAh: 8 ore di durata in modalità stand by Contenuto della confezione 1 x Sirena per interno 1 x Manuale d’istruzione... -
Page 15: Informazioni Generali
Struttura Interruttore Connessione Informazioni generali La sirena da interno è alimentata dalla corrente AC 110/220V. Diverse sirene possono essere installate all’interno dell’abitazione e possono essere collegate al vostro sistema di allarme. Quando il sistema di allarme viene attivato, la sirena suona e il led si illumina. La sirena da interno può essere usata come sirena autonoma e può essere connessa ai sensori senza fili e / o ad un telecomando. - Page 16 Accensione/Spegnimento Accensione La sirena si spegne come da impostazioni predefinite. Collegare la sirena ad una presa di corrente 110-220V e verificare se udite un segnale acustico: la sirena è accesa. É possibile accendere la sirena tenendo premuto a lungo (6 secondi) il tasto di accensione sulla sirena. Accesso alla modalità di configurazione / spegnimento Accedere alla modalità di configurazione premendo una volta il tasto di accensione. Premere di nuovo il tasto di accensione per 6 secondi per spegnere la sirena. Sirena e indicazioni luminose Quando si inserisce il sistema di allarme La sirena emette un beep, la luce LED lampeggia una volta e poi si accende.
- Page 17 Utilizzo di una sirena aggiuntiva Se la sirena viene usata come una sirena aggiuntiva, deve essere registrata sul pannello di controllo dell’allarme. Se l’allarme è attivato, la sirena suona e le luci LED lampeggiano velocemente. Registrazione della sirena nel pannello di controllo Premere il tasto di collegamento presente nella sirena. Il LED si accende: la sirena ora è in modalità Connessione. Premere il tasto “SOS” o “Arm” sul pannello di controllo del sistema di allarme. Si udirà un beep: la sirena è stata registrata con successo nel pannello di controllo (se vengono uditi 3 beep, la sirena era già stata connessa). Premere nuovamente sulla sirena il tasto connessione per uscire dalla modalità Connessione.
- Page 18 Uso come sistema di allarme indipendente Prima di utilizzare la sirena come un sistema di allarme indipendente, la sirena deve essere collegata ad un comando remoto o ad un accessorio (per esempio un rilevatore di movimento, un contatto porta/finestra). Quando il sistema di allarme è inserito, se un sensore fa scattare l’allarme, la sirena suonerà e le luci LED lampeggeranno velocemente. Collegamento ad un telecomando Premere il tasto connessione sulla sirena. Il LED si illumina, la sirena ora è in modalità Connessione. Premere un tasto sul telecomando. Si udirà un segnale acustico: il telecomando è stato connesso con successo alla sirena (se vengono uditi 3 beep, il telecomando non è stato collegato). Collegamento ad un sensore senza fili Premere il tasto Connessione sulla sirena. Il LED si illumina: la sirena è ora in modalità Connessione. Attivare un sensore (per esempio camminando di fronte al sensore se si vuole connettere un rilevatore di movimento).
- Page 19 Si udirà un beep: l’accessorio è stato connesso alla sirena con successo (se si udiranno 3 beep, l’accessorio era già stato connesso). La sirena supporta fino a 10 telecomandi e 10 rilevatori di movimento. Test a) Testare la connessione al telecomando Premere il tasto “Arm” sul telecomando. La sirena emette un segnale acustico: la connessione al telecomando è avvenuta con successo. Se ciò non avviene, il tentativo di connessione è fallito, provare nuovamente a registrare il telecomando. b) Testare la connessione ad un sensore senza fili Inserire l’allarme. Attivare il sensore (per esempio camminando di fronte al sensore se è stato collegato un sensore di movimento). La sirena suona: il collegamento al sensore è avvenuto con successo. Se ciò non avviene, il tentativo di connessione è fallito, provare nuovamente a registrare il sensore.
- Page 20 Entrata/Uscita ritardate Prima dell’attivazione è possibile impostare un tempo di ritardo per la sirena se il sensore è assegnato alla Zona Delay*. Se l’entrata/uscita ritardata è attivata, la sirena emette un beep per ogni secondo per tutto il tempo di ritardo impostato, fino a quando il sistema di allarme non è inserito. Se uno dei sensori del sistema fanno scattare l’allarme, il suono della sirena sarà ritardato di conseguenza come da impostazioni.
- Page 21 Il ritardo sarà effettivo solo se il sensore è stato assegnato alla Zona Delay. Per assegnare un sensore alla Zona Delay, aprire il coperchio e spostare i jumpers sul circuito stampato come da disegno indicativo qui a fianco. Per maggiori informazioni, fare riferimento al manuale del vostro sistema di allarme. Modalità luce notturna Quando viene utilizzato come sistema di allarme indipendente, la sirena può essere utilizzata anche come una lampada notturna a LED. Premere il tasto “Modalità Home” sul telecomando due volte: la sirena passa alla modalità Home e la luce stroboscopica si trasforma in lampada notturna. Premere il tasto “modalità Home” due volte, quindi premere una volta il tasto “Arm”: la sirena è in modalità monitoraggio con la lampada notturna accesa. Premere il tast “Disarm”: la sirena è disinserita e le luci LED sono spente.
- Page 22 Specifiche Alimentazione Radio frequenza 110-220V 433MHz (+/-75KHZ) Volume Materiale alloggiamento 90dB Plastica ABS Alimentazione di backup Condizioni d’esercizio Batteria al litio 4,2V / 600mAh Temperatura: -10°C ~ +55°C Corrente statica Umidità relativa: <13mA ≤80% (senza condensa) Corrente di allarme Dimensioni < 300mA 81 x 80 x 76 mm...
- Page 24 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto è conforme alle norme e direttive europee richieste.
