AMIX AFFseries-2 User Manual

Acoustic pressure level display
Hide thumbs Also See for AFFseries-2:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
AFFseries-
2
Afficheur de Pression Acoustique
Afficheur de Pression Acoustique
(page 3 à 22)
Acoustic Pressure Level Display
(page 23 to 39)
Manuel Utilisateur
User's Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AFFseries-2 and is the answer not in the manual?

Questions and answers

Related Manuals for AMIX AFFseries-2

Summary of Contents for AMIX AFFseries-2

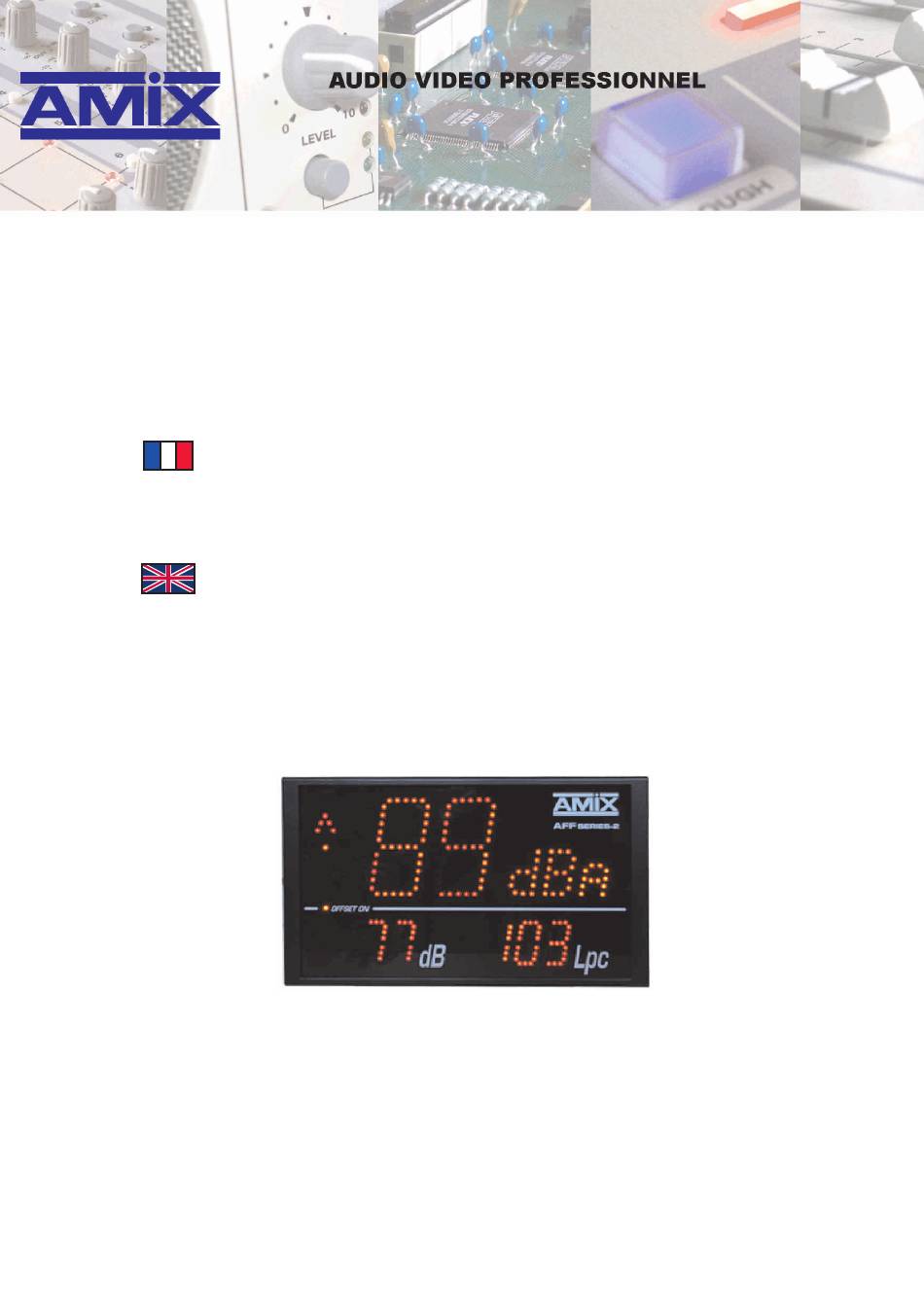

  • Page 1 AFFseries- Afficheur de Pression Acoustique Afficheur de Pression Acoustique (page 3 à 22) Acoustic Pressure Level Display (page 23 to 39) Manuel Utilisateur User’s Manual...
  • Page 2 FRANCAIS AMIX - AFFseries-2...

  • Page 3: Table Of Contents

    SOMMAIRE Description ................Synoptique ................Face avant ................Face arrière................Intégration................Guide d’installation ..............Interface Web................ Caractéristiques..............Annexe : outils techniques............ SUMMARY English : ................AMIX - AFFseries-2 FRANCAIS...

  • Page 4: Description

    Le format des données est disponible en texte en CSV( excel) ou en crypté. C'est l'AFFseries-2 qui crypte les données. Il n'existe pas de logiciel de cryptage mais un logiciel de décryptage, ce qui permet de disposer de données non falsifiables. Ce format est parfois demandé...

  • Page 5: Face Avant

    Leq 60 mn pondérée A ou C. Cet afficheur peut être désactivé à l’aide du logiciel. Affichage de niveau crête pondérée C. Cet afficheur peut être désactivé à l’aide du logiciel. F ) Cellule photo-électrique associé au réglage automatique de la luminosité. AMIX - AFFseries-2 FRANCAIS...

  • Page 6: Face Arrière

    SENSOR Made in France (Fr) OPTO MOS 2 OPTO MOS 1 Embase 4 points mâle débrochable d’alimentation : Si l’AFFseries-2 est branché sur un SNA, Câblage du connecteur relier le point 2 et 3 de ce connecteur. mode SNA d’alimentation.
  • Page 7 Cependant, il est possible d’avoir en option une plage de mesure crête allant de 50 dB(C) à 112 dB(C). LISTE DES ERREURS Liste des erreurs pouvant être affichées sur l’afficheur central (B). E2 : Défaut liaison capteur. AMIX - AFFseries-2 FRANCAIS...

  • Page 8: Intégration

    AFF05 ou/et AFF40 ATTENTION !! WARNING !! PCS340 AFF series-2 (AFF17 - AFF25 - AFF32 Configuration, analyse et consultation de la mémoire interne de l’AFFseries-2. Intégration en réseau LAN AFF05 AFF40 Affichage en texte d’un AFFseries Permet la visualisation des...

  • Page 9: Guide D'installation

    à la plage d'adresse IP disponible. Si le PC ou le routeur, sur lequel l’AFFseries-2 est branché, est dans un autre sous réseau, il faudra mettre le PC dans le même sous réseau que l’AFFseries-2, et ensuite changer l'IP de l’AFFseries-2.
  • Page 10 Suite C/ Perte de l’adresse IP : Si vous avez changé l’adresse IP de l’AFFseries-2 et que vous l’avez perdue, alors il est possible de la retrouver en suivant la procédure suivante : Munissez-vous d’un stylo et d’un papier pour écrire l’adresse IP. Débrancher et rebrancher 2 fois successivement le connecteur du capteur-micro (connecteur 6 pts débrochable en face arrière de l’afficheur) afin de lire l’adresse IP sur les indicateurs...

  • Page 11: Interface Web

    Image des opto-mos en face arrière. Ces indicateurs s’allumeront lorsque la valeur du Leq choisi sera supérieure au seuil indiqué dans la page “Configuration interne de l’AFFseries-2” Remarque : F11 sur le clavier affiche la page en plein écran.
  • Page 12 Menu permettant de choisir le Leq à visualiser En cliquant de nouveau une fois sur la valeur du Leq (clic gauche sur la souris), une autre fenêtre de “pop up” s’ouvre : Fenêtre permettant de visualisation l’afficheur AFF05 l’écran de l’ordinateur. FRANCAIS AMIX - AFFseries-2...
  • Page 13 Limitation Sonore ( www.limitationsonore.com). Il n’existe pas de logiciel de cryptage, c’est l’afficheur AFFseries-2 qui crypte, permettant ainsi de disposer de données non falsifiables. Pour ouvrir le fichier décrypté, utiliser le logiciel “Word”, ou à défaut “Word pad”.
  • Page 14 Limitation Sonore ( www.limitationsonore.com). Il n’existe pas de logiciel de cryptage, c’est l’afficheur AFFseries-2 qui crypte, permettant ainsi de disposer de données non falsifiables. Pour ouvrir le fichier décrypté, utiliser le logiciel “Word”, ou à défaut “Word pad”.
  • Page 15 Suite D / Le menu de configuration La modification des paramètres dans ce menu de configuration est protégée par un mot de passe. En sortie d’usine, le mot de passe de l’AFFseries-2 est 1052. Avant de configurer tous vos paramètres, veuillez modifier ce code d’accès.
  • Page 16 (voir exemple 1). Si un capteur est connecté, les mesures de celui-ci sont consultables par l’adresse IP de l’AFFseries-2. Choisissez une IP fixe à attribuer à l’AFFseries-2. Elle doit se trouver dans le même sous réseau que votre routeur. Exemple 1 : si IP routeur est 192.168.
  • Page 17 AFF05 sur la sortie l’AFFseries-2 clignotera quand la correspondre à un niveau GPO2, sinon l’affichage sur valeur du Leq mesuré dépassera "public".

  • Page 18: Caractéristiques

    INTERFACE WEB Suite E / Le menu reboot Ce menu vous permet de redémarrer l’AFFseries-2.En cliquant sur “redémarrez”, cet écran apparaîtra : CARACTERISTIQUES AFFseries-2: Sonomètre intégrateur Pondération A: Classe 1 suivant IEC61672-1 juin 2003 Pondération C: Classe 1 suivant IEC61672-1 juin 2003...

  • Page 19: Annexe : Outils Techniques

    - Une fenêtre s'ouvre avec la liste de vos cartes réseaux. Cliquer droit sur la carte réseau sur laquelle est branché l’appareil puis cliquer sur “propriétés”. Cliquer sur Protocole Internet et de La fenêtre de droite apparaîtra alors : nouveau cliquer sur propriétés. AMIX - AFFseries-2 FRANCAIS...
  • Page 20 IP AFFseries-2 : 192.168.0.25 Si le masque de sous réseau du routeur est 255.255.255.0, l’AFFseries-2 sera en dehors des adresses IP disponibles dans ce sous réseau . Changer l'adresse IP de l’AFFseries-2 par une adresse à l'intérieur du sous réseau (ex : 192.168.1.25...
  • Page 21 - Aller dans le “Panneau de configuration” - Cliquer sur “Centre réseau et partage ”, puis cliquer sur “Connexions réseau local ” - Cette fenêtre apparaît : -Cliquer sur “propriétés”. Cliquer sur “Protocole Internet version 4 (TCP/IPV4), puis “Propriété” AMIX - AFFseries-2 FRANCAIS...
  • Page 22 IP AFFseries-2 : 192.168.0.25 Si le masque de sous réseau du routeur est 255.255.255.0, l’AFFseries-2 sera en dehors des adresses IP disponibles dans ce sous réseau . Changer l'adresse IP de l’AFFseries-2 par une adresse à l'intérieur du sous réseau (ex : 192.168.1.25...
  • Page 23 SUMMARY Description ................Block Diagram ............... Front panel ................Rear panel ................Integrations................nstallation Guide ..............Web Interface................ Specifications ............... Annex: technical tools............AMIX - AFFseries-2 ENGLISH...

  • Page 24: Description

    Same features as AFF25 and sound level recording in LEQ 8 hours and 16 hours. It is specially designed for noise protection in working areas. AFFseries-2 range is made to answer to decree 981143 concerning musical places. All AFFseries-2 are certified true to NFS 32122 european norme.

  • Page 25: Front Panel

    10 minute A or C weighted Leq. 60 minute A or C weighted Leq. This display can be disabled by the software. Peak level C weighted display. This display can be disabled using the web server. Automatic luminosity control photo cell. AMIX - AFFseries-2 ENGLISH...

  • Page 26: Rear Panel

    SENSOR Made in France (Fr) OPTO MOS 2 OPTO MOS 1 4 points power supply. If AFFseries-2 is connected to a SNA, Power supply link 2 and 3 of this connector. SNA mode connector wiring. - Otherwise don’t link 2 and 3.
  • Page 27 70 dB(C) to 132 dB(C). However, it is possible, as an option, to measure from 50 dB(C) to 112 dB(C). ERROR LISTING Error listing which can be displayed by control display (B). E2 : CAP 20 sensor link defect AMIX - AFFseries-2 ENGLISH...

  • Page 28: Integrations

    Wifi SPL20 LAN / WLAN Possiblility to connect several équipements on the same network SWITCH No software needed for AFFseries-2 (standard browser) Wifi AFFseries-2 internal memory setting, reading and analysis. Connection from mobile equipment (WiFi) (if the switch has this option)

  • Page 29: Installation Guide

    To work properly the AFFseries-2 IP address should be unique on the network, and in the available IP range. Should the PC or routeur net differ from AFFseries-2, first modify PC or routeur to the same net as AFFseries-2, then set AFFseries-2 IP address as described in “technical tools”...
  • Page 30 INSTALLATION GUIDE Next C/ Lost IP address : If you cannot remember the AFFseries-2 IP address, use the following procedure: Have something to write the IP address. Plug and disconnect two times the sensor-micro plug (6 points removable connector on AFFseries-2 rear panel) .

  • Page 31: Web Interface

    Rear panel opto-mos image. These indicators will light on when the selected Leq will exceed the threshold shown in “AFFseries-2 internal configuration” page. Note : F11 open full screen. F11 again close full screen CRTL + the mouse wheel allows to zoom in CRTL Ø...
  • Page 32 Next Left click on the Leq value opens a pop up. Leq display selection An other left click on the Leq value opens an other pop up: Window to show AFF05 display on the PC screen. ENGLISH AMIX - AFFseries-2...
  • Page 33 L i m i t a t i o n S o n o r e s i t e (www.limitationsonore.com). There is no encryption software, this is done by AFFseries-2, to forbid data falsification.
  • Page 34 L i m i t a t i o n S o n o r e s i t e (www.limitationsonore.com). There is no encryption software, this is done by AFFseries-2, to forbid data falsification.
  • Page 35 Forgotten password: Send us the recovery code, we will be able to send you your code. Date and time setting Stick the box to valid the daylight saving time. Click “synchroniser” to synchronise AFFseries-2 with the computer time and date. AMIX - AFFseries-2 ENGLISH...
  • Page 36 PS 12V PS 5V SPL20 Stick that box: as far as the SPL20 and AFFseries-2 are on the same net, AFF displays the SPL20 date. Do not forget to specify SPL20 IP address underneath. AFFseries-2 displays the data from SPL20 (displays SPL20 SWITCH GPO1 and GPO2).
  • Page 37 Choice to display the peak level on the bottom right display or to disable it. Display luminosity setting in Display luminosity setting in manual mode. automatic mode. - “Indoor” min luminosity. - “Outdoor” max luminosity. Do not forget to save ! AMIX - AFFseries-2 ENGLISH...

  • Page 38: Specifications

    WEB INTERFACE Next E / Reboot menu This menu reboots AFFseries-2. Click “reboot” to open this window: SPECIFICATIONS AFFseries-2: Integrating soundlevel meter A weighting : Class 1 according to IEC61672-1 juin 2003 C weighting : Class 1 according to IEC61672-1 juin 2003...

  • Page 39: Annex: Technical Tools

    ANNEXE : TECHNICAL TOOLS To work properly, the AFFseries-2 IP address should be unique in the net, and belong to the available IP range. Installation p rocedure IF the computer or the routeur is not in the same net (ex : 192.168.1.14 and net mask 255.255.255.0) the computer should be in the same net, then modify the...
  • Page 40 IP address in the AFFseries-2 network (ex 192.168.0.29). - Click OK then OK. You now have a fixed IP address. You can now access AFFseries-2 (default IP address 192.168.0.25) using a web browser (ex : Firefox, Internet explorer). If you use AFFseries-2...
  • Page 41 Suite WINDOWS 7 - Open “Control panel ” - Click “View network status and tasks” in “Network and Internet”, then “Wireless Network Connections” - This window opens: -Click “properties”. Click then “Internet Protocol (TCP/IPv4)” and “properties”. AMIX - AFFseries-2 ENGLISH...
  • Page 42 IP address in the AFFseries-2 network (ex 192.168.0.29). - Click OK then OK. You now have a fixed IP address. You can now access AFFseries-2 (default IP address 192.168.0.25) using a web browser (ex : Firefox, Internet explorer). If you use AFFseries-2...
  • Page 43 7 Rue Raoul Follereau 77600 BUSSY SAINT GEORGES - FRANCE Tél. : 33 (0)1 64 66 20 20- Fax : 33 (0)1 64 66 20 30 E-mail : amix@amixaudio.com www.amixaudio.com www.limitationsonore.com 1110107...
