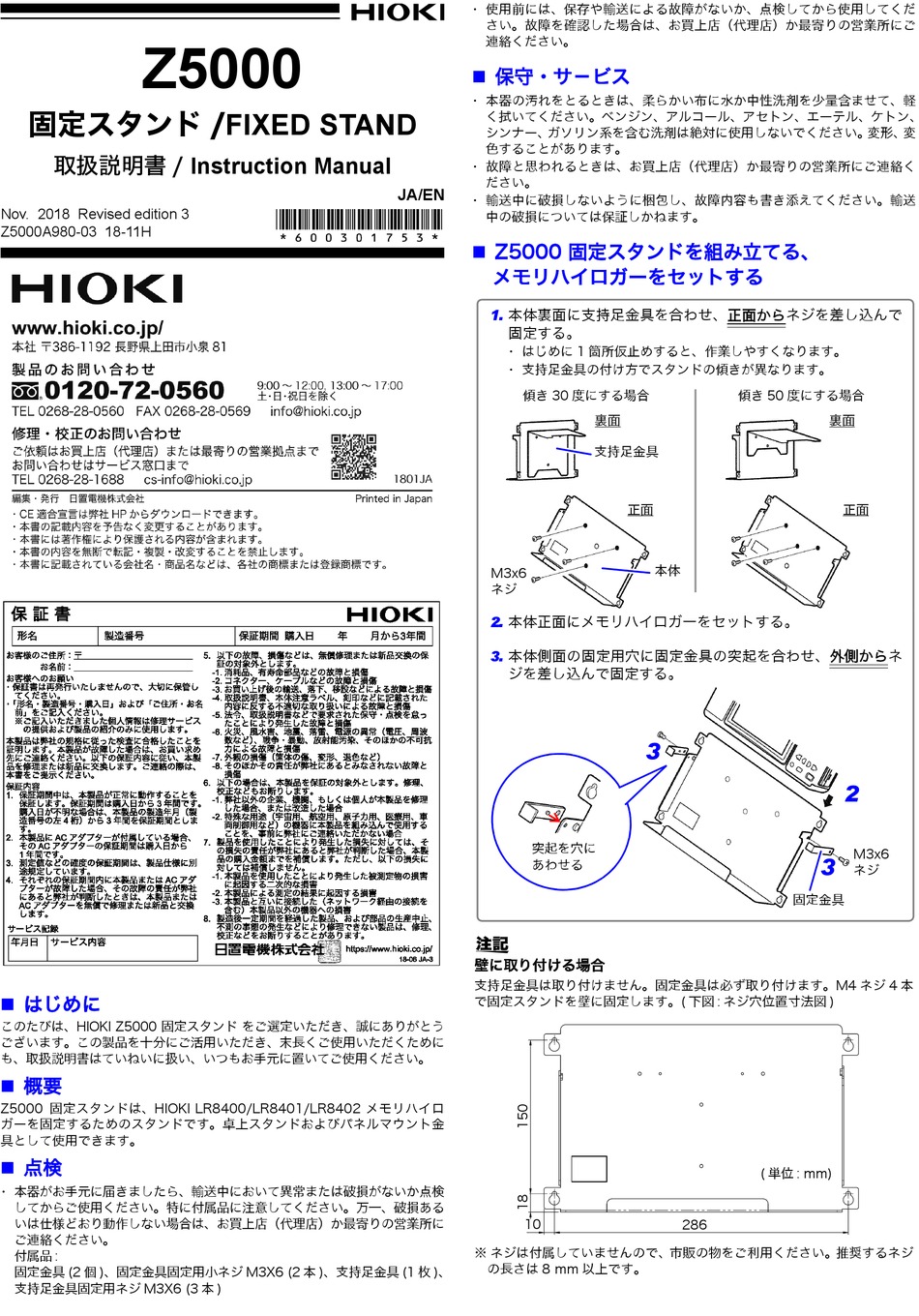

Hioki Z5000 Instruction Manual

Z5000
固定スタンド /FIXED STAND
取扱説明書 / Instruction Manual
Nov. 2018 Revised edition 3
Z5000A980-03 18-11H
 はじめに
このたびは、HIOKI Z5000 固定スタンド をご選定いただき、誠にありがとう
ございます。この製品を十分にご活用いただき、末長くご使用いただくために
も、取扱説明書はていねいに扱い、いつもお手元に置いてご使用ください。
 概要
Z5000 固定スタンドは、HIOKI LR8400/LR8401/LR8402 メモリハイロ
ガーを固定するためのスタンドです。卓上スタンドおよびパネルマウント金
具として使用できます。
 点検
･ 本器がお手元に届きましたら、輸送中において異常または破損がないか点検
してからご使用ください。特に付属品に注意してください。万一、破損ある
いは仕様どおり動作しない場合は、お買上店（代理店）か最寄りの営業所に
ご連絡ください。
付属品 :
固定金具 (2 個 )、固定金具固定用小ネジ M3X6 (2 本 )、支持足金具 (1 枚 )、
支持足金具固定用ネジ M3X6 (3 本 )
･ 使用前には、保存や輸送による故障がないか、点検してから使用してくだ
さい。故障を確認した場合は、お買上店（代理店）か最寄りの営業所にご
連絡ください。
 保守・サ－ビス
･ 本器の汚れをとるときは、柔らかい布に水か中性洗剤を少量含ませて、軽
く拭いてください。ベンジン、アルコール、アセトン、エーテル、ケトン、
シンナー、 ガソリン系を含む洗剤は絶対に使用しないでください。 変形、 変
色することがあります。
･ 故障と思われるときは、お買上店（代理店）か最寄りの営業所にご連絡く
ださい。
JA/EN
･ 輸送中に破損しないように梱包し、故障内容も書き添えてください。輸送
中の破損については保証しかねます。
 Z5000 固定スタンドを組み立てる、
メモリハイロガーをセットする
1.
本体裏面に支持足金具を合わせ、正面からネジを差し込んで
固定する。
･ はじめに 1 箇所仮止めすると、作業しやすくなります。
･ 支持足金具の付け方でスタンドの傾きが異なります。
傾き 30 度にする場合
M3x6
ネジ
2.
本体正面にメモリハイロガーをセットする。
3.
本体側面の固定用穴に固定金具の突起を合わせ、外側からネ
ジを差し込んで固定する。
突起を穴に
あわせる
壁に取り付ける場合
支持足金具は取り付けません。固定金具は必ず取り付けます。M4 ネジ 4 本
で固定スタンドを壁に固定します。( 下図 : ネジ穴位置寸法図 )
10
※ ネジは付属していませんので、市販の物をご利用ください。推奨するネジ
の長さは 8 mm 以上です。
傾き 50 度にする場合
裏面
支持足金具
正面
本体
3
( 単位 : mm)
286
裏面
正面
2
M3x6
3
ネジ
固定金具
