Summary of Contents for Giabo GERMAGIC PAC-5801

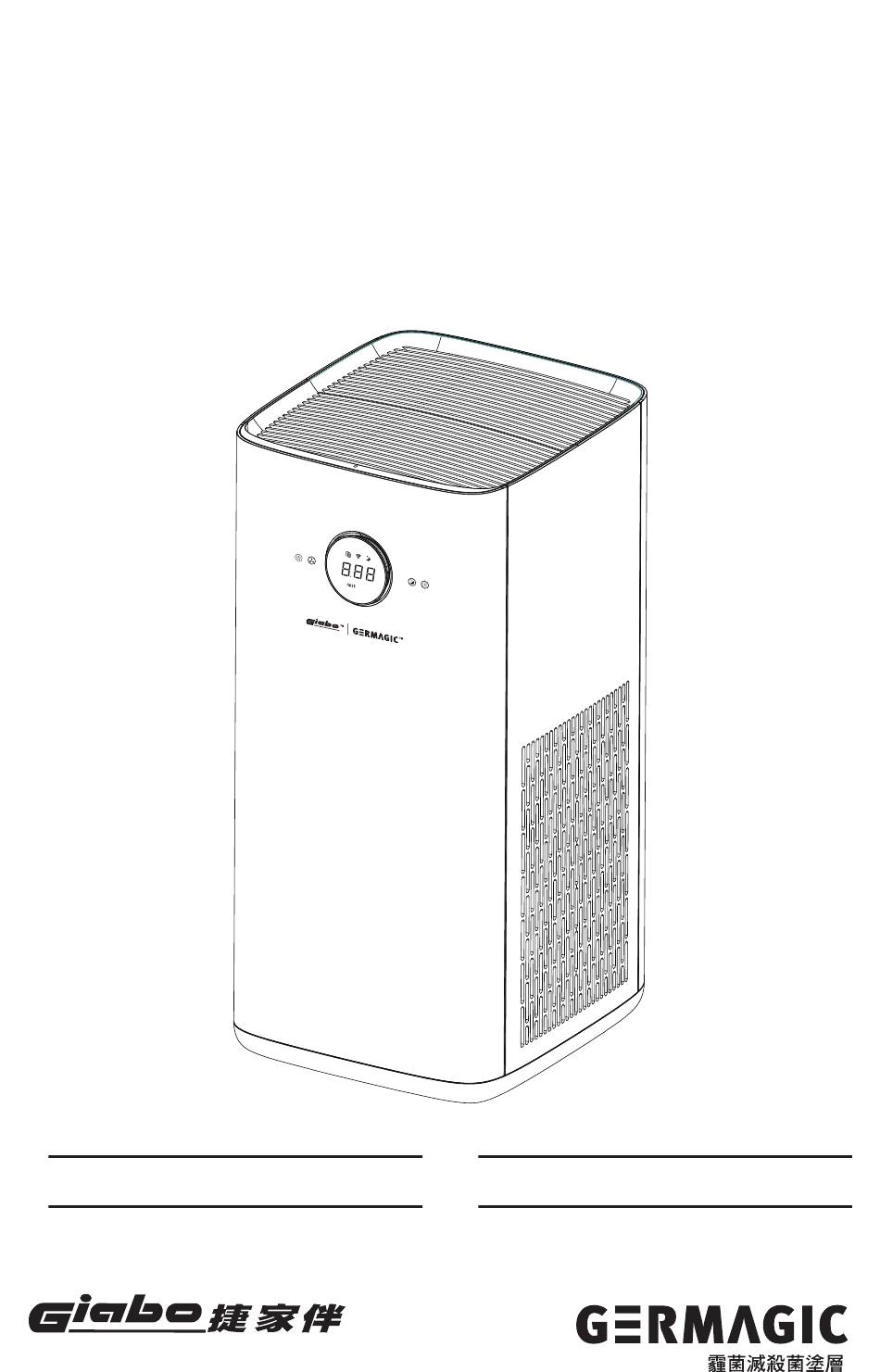

- Page 1 AIR PURIFIER INSTRUCTION MANUAL PAC-5801 User Manual 使用手冊...
- Page 3 手機APP設備對應型號: KJ580F-A03 )。要時刻保持 潔淨室內空氣質素，及讓本機保持最佳狀態，請在使 用之前小心細閱本用戶手冊。此外，亦建議你妥善保 存本使用手冊，以便日後隨時參考。 Thank you for choosing Giabo air purifier (Model PAC-5801, APP corresponding product model number: KJ580F-A03).We hope you will find the instructions on this user manual clearly and easily to follow. If you take a few minutes to look through it, you’ll learn how to use all the features of the...
-
Page 4: Table Of Contents
中文繁體1 目 錄 產品注意事項 整機及配件 產品結構 第一次使用及操作說明 精油放置操作說明 濾網更換 常見故障處理 技術參數 接線示意圖 產品以實物為準，說明書內產品僅供參考... -
Page 5: 產品注意事項
中文繁體2 產品注意事項 電源註意事項 ·只能使用符合銘牌標準電壓的三腳插座； ·如電源線、電源線插頭、電源插座有損壞，請勿使用產品； ·拔掉電源插頭時，必須緊握插頭而不要拉扯電源線。否則可能導致觸電或者因短路引起火災； ·定期清除電源插頭上的灰塵； ·如電源線損壞，必須由制造商或專業維修人員更換。 使用中 ·請勿在未安裝過濾網的情況下使用本機； ·請勿將手指或異物插入進風口或者出風口； ·請勿堵塞進風/出風口； ·請勿靠近或放在熱源物體上（如暖爐等可能接觸到易燃氣體的場所）； ·如出現冒煙、異味等故障情況，應立即拔掉電源插頭。 使用限制 ·房間內有油渣、焚香時的煙、點煙時的火苗、空氣中有化學氣味時請勿使用； ·請勿在充滿氫氣、天然氣、丙烷等易燃氣體的環境下使用本機，以免發生觸電、火災以及其他 損害； ·使用噴霧殺蟲劑時，請勿使用本機； ·請勿在易傾倒等不穩定場所；浴室等高溫、潮濕、會沾水的場所使用；以免發生觸電、火災或 造成其他損害。 清潔註意 ·請勿清洗復合過濾網； ·清潔機器時請加以小心， 具有強力腐蝕性的清潔劑會損壞本機表面； ·只能使用軟布清潔本機器表面， 否則本機可能會損壞或破裂， 還可能導致感應器故障； ·禁止用酒精，有機溶劑擦拭否則會損傷產品或觸電發生傷害、火災等； ·清潔本機或不使用本機時，請將電源插頭從電源插座上拔掉。 否則可能引起觸電或因短路引起 火災。 搬運 ·移動時，請務必停止運行，並拔出電源插頭； ·移動時，握牢主機側面的提手；請勿握著前面板，以免主機摔落傷人。 安裝 ·後面板未正確安裝時，主機無法啟動； ·請勿安裝在感應器直接對住風口的地方，否則可能影響本機正常操作； ·請勿安裝在可能會接觸到進風口或出風口的物件附近（如窗簾等），否則該物件可能會被污染 或導致本機故障； ·請勿安裝在本機可能會直接暴露於冷凝環境的地方。請在0至40攝氏度室溫下使用；... -
Page 6: 整機及配件
中文繁體3 整機及配件 HEPA濾網 活性炭濾網 用戶使用說明書及APP 復合濾網1套 說明書各1本 空氣淨化消毒機主機 （濾網放置在主機內部） 產品結構 進風口 濾網蓋 空氣質量指示燈 扣手 控制區/顯示區 進風口 濾網 前殼 精油開關鍵 進風口... -
Page 7: 第一次使用及操作說明
中文繁體4 第一次使用及操作說明 觸控面板示意圖 第一次使用前，或每次更換濾網的時候， 必須先把膠袋拆除，然後才裝上。 機器通電後，進入待機模式 “開關”鍵，開/關機 a. 按“開關”鍵即可開機運行或關機 “風速”鍵，顯示風速檔位 a. 產品在2檔-3檔-4檔-A檔-1檔產品在2檔 -3檔-4檔-A檔-1檔-2檔-3檔循環切換-2檔 -3檔循環切換。 b. A檔為自動檔，根據空氣質量自動調節風速。 “睡眠”鍵，開啟睡眠模式 a. 按【睡眠】鍵進入睡眠，睡眠燈微亮，其餘 燈都熄滅。 “定時”鍵，顯示設置時間 a. 定時關/開機：如在開機狀態，定時關機 。 (01H-12H)之間循環切換。 b. 如在關機狀態則定時開機，(01H-12H)之間 循環切換。 “WIFI”指示燈，顯示配對模式 a. WIFI首次開啟長按電源開關鍵3秒。 b. 開機後進入WIFI配對狀態，配對時指示 燈閃爍， 配對成功指示燈常亮。 負離子功能 開機時開啟負離子，關機時或睡眠時關閉負離子。 濾網壽命提示 a. 長按“定時+睡眠”鍵3s，復位濾網壽命。 b. -
Page 8: 精油放置操作說明
中文繁體5 精油放置操作說明 開關鍵 1、在開機狀態下，將後殼的開關推向“ON” 時，精油處於較大發揮狀態;將後 殼的開關推 向"OFF"時，精油處於較小發揮狀態。 精油放置盒 2、打開後蓋，抽出精油放置盒，將精油滴入 盒內的吸水海綿上，然後推入滑槽內，再蓋 好濾網蓋即可。 3、清理精油放置盒，當使用一段時間後，需 要清理精油放置盒，抽出盒子，將擋塵網拿 擋塵網 出，用清水沖洗乾凈，再推入滑槽內，建議 更換吸水海綿。 精油 溫馨提示：清理時請關閉機器，切斷 放置盒 電源。... -
Page 9: 濾網更換
中文繁體6 濾網更換 濾網界面提示更換濾網 1. 關機並切斷主機電源。 註意：請先開機及拔掉電源線插頭。 2. 打開濾網蓋抓住濾網蓋的扣手位置，往外拉出。 （活性炭濾網） 3. 取出濾網，用垃圾袋包裹廢棄濾材，防止濾材 上的污染物飄落到室內。 註意： a. 請將廢舊的過濾網作為非可燃垃圾處理。 b.濾網的更換周期大約3000小時（因使用環境 的不同更換濾網的周期相差較大）。 c.當濾網指示燈顯示紅色時，提示更換濾網。 （HEPA濾網）... - Page 10 中文繁體7 濾網更換 4. 調整好新濾網的方向對應上凈化器上的濾 網槽，並安裝好濾網；然後抓住濾網蓋扣手， 濾網蓋底部對準主機底部的凹槽後再合上門 蓋，插上電源即可運行此。 此為濾網頂部 註意 a. 濾網安裝請註意要將底面朝下。 此為濾網底面 5. 重置濾網步驟：當新的濾網妥善安裝後，請同時按 三秒，以重設濾網。 a. 請詳細閱讀濾網更換操作，以確保凈化器的凈化效果。 註意 b. 在清潔凈化器系統之前，把電源插頭拔掉，切斷凈化器系統的電源。 c. 保持凈化器內部的乾燥，防止破壞電路。 d. 表面積塵時使用吸塵器清潔表面灰塵，可延长濾網使用壽命。...
-
Page 11: 常見故障處理
中文繁體8 常見故障處理 如果您的凈化器運行不良，請在維修前檢查下列各項: 現象 可能緣由 處理方法 a. 重新插好電源插頭 a. 電源插頭未安裝 機器不啟動 b. 重新安裝主機濾網蓋，並安 b. 主機濾網蓋未安裝妥當 裝到位 a. 房間內污染源較多 a. 建議對房間進行開窗換氣 出風口有異味 b. 濾網被污染嚴重 b. 更換全新的濾網 a. 機器沒裝濾網 除塵凈化效果不 a. 安裝濾網 b. 機器放置在狹小的地方或附近 顯著，空氣質量 b. 清除堵塞物或換個地方 有障礙物，影響凈化效果 沒有明顯提升 c. 清潔或更換濾網 c. 濾網太臟 a. -
Page 12: 技術參數
中文繁體9 技術參數 產品名稱 空氣淨化消毒機 型號 PAC-5801 額定電壓 噪音 220V~ ≤66dB(A) 額定頻率 50Hz 額定功率 顆粒物潔凈空氣量(CADR顆粒物) 580m³/h 顆粒物累計凈化量(CCM顆粒物) P4級 甲醛潔凈空氣量(CADR甲醛) 180m³/h 產品尺寸 320x320x657mm 凈重 9.5kg 毛重 12kg... -
Page 13: 接線示意圖
中文繁體10 接線示意圖 電源板 控制板 直流無 空氣質量燈 刷電機 感光板 粉塵傳感器 220V~負離子 WIFI模塊(可選) 註意 1. 電器圖中連接器位置，不代表實物中的具體位置。 2. 本產品的WIFI模塊已單獨做過SRRC認證註冊。CMIIT ID:2018DP1560 產品有害物質成分含量排查表 產品型號：PAC-5801 有毒有害物質含量表 鉛及其化合物 汞及其化合物 鎘及其化合物 六價鉻及其化合物 多溴聯苯 多溴聯苯醚 序號 部件名稱 全體塑料件 阻燃盒蓋上 阻燃盒蓋下 控制板及連接線 電源板 蜂鳴器 安全開關 電機 金屬五金類 電源線 表示該有毒有害物質在該部件所有均質材料中的含量均在GB/T 26572-2011 標準規定的限量要求以下。 表示該有毒有害物質至少在該部件的某一材料中的含量超出GB/T 26572-2011 標準規定的限量要求。... - Page 14 ENGLISH Table of Contents Safety Information Machine and Accessories Product Structure First Time Use & Operation Instructions Instructions for Placing Essential Oils Filter Replacement Common Troubleshooting The product is subject to actual products. The product pictures in the manual are for reference only.
-
Page 15: Safety Information
ENGLISH Safety Information Before Use ·Before connecting the plug to a wall socket, verify the correct mains voltage. Refer to the specifications on the rating label of the device. ·If the supply cord is damaged, it must be re-placed by the manufacturer, its service agent or similarly qualified persons to avoid a hazard. -
Page 16: Machine And Accessories
ENGLISH Machine and Accessories HEPA Filter Activated Carbon Filter Manual 1*Combination Filter Air Purifier Device (The filter is placed inside the device) Product Structure Air Outlet Back Cover Air Quality light Buckle Control and Display Area Air Inlet Filter Front Panel Essential Oil Open Key Air Inlet... -
Page 17: First Time Use & Operation Instructions
ENGLISH First Time Use & Operation Instructions !!! For first time use, or every change Touch Panel Diagram of filters, please make sure to remove all packaging materials before turn on the device. After the device is powered on, it enters standby mode. -
Page 18: Instructions For Placing Essential Oils
ENGLISH Instructions for Placing Essential Oils Open/Lock Switch 1. When the switch is pushed to "ON", the essential oil is in a large volatile state; when the switch is pushed to "OFF", the essential oil is in a small volatile state. Essential Oil Storage Box 2. -
Page 19: Filter Replacement
ENGLISH Filter Replacement The Filter Interface Prompts to Replace the Filter. 1. Shut Down and Cut Off the Power of the Device. Note: Please turn off and unplug the socket. 2. Open the back cover, grasp the grip of the back cover and pull it out. 3. - Page 20 ENGLISH Filter Replacement For first time use, or every change of filters, please make sure to remove all packaging materials before turning on the device. 4. Adjust the direction of a new filter (align with the filter slot of the purifier) and insert the filter;...
-
Page 21: Common Troubleshooting
ENGLISH Common Troubleshooting If your air purifier is not working properly, please check the following before sending it for repair. Problem Cause Solution A. Examine the power supply The device does A. No power supply. connection. not work. B. Motor or PCBA breakdown. B. - Page 22 WARRANTY CARD 保用證 請將此保用證及發票一起保留於維修時提供查閱 Model No. 型號︰ Place of Purchase 購買商號︰ Date of Purchase 購買日期︰ Serial Number 產品序號︰ 3CPAC03 Conditions of Warranty This product warranty card is valid for 24 months from the date of purchase. During the validity of this warranty, our customers will be entitled to free services.
- Page 24 香港總辦事處: 捷和國際有限公司 香港新界沙田小瀝源路8-10號捷和實業大廈 2樓A單位 聯絡電話: (852) 2370 0121 電郵: service.giabo@chiaphua.com.hk 網址: www.giabo.com Hong Kong Office: CHIAP HUA INTERNATIONAL LIMITED Unit A, 2/F, Chiaphua Industries Building, Nos. 8-10 Siu Lek Yuen Road, Sha Tin, New Territories, Hong Kong Service Hotline: (852) 2370 0121 Email: service.giabo@chiaphua.com.hk...
