Profes sional Supplie s
ELEKTRISCHE VISBAK FRITEUSE
Modelnr.: *688.015
GEBRUIKSAANWIJZING
Om volledig gebruik te maken van de mogelijkheden en storingen tot het minimum te
beperken raden wij u aan om de gebruiksaanwijzing zorgvuldig door te lezen
en deze te bewaren.
1
688015 nl ma 2019

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 688.015 and is the answer not in the manual?

Questions and answers

Related Manuals for CaterChef 688.015

Summary of Contents for CaterChef 688.015

  • Page 1 Profes sional Supplie s ELEKTRISCHE VISBAK FRITEUSE Modelnr.: *688.015 GEBRUIKSAANWIJZING Om volledig gebruik te maken van de mogelijkheden en storingen tot het minimum te beperken raden wij u aan om de gebruiksaanwijzing zorgvuldig door te lezen en deze te bewaren.

  • Page 2: Algemene Kenmerken

    E BELANGRIJK. Voordat de elementunit wordt geopend, controleer altijd dat de stekker uit het stopcontact is gehaald. F De deksel van de friteuse kan aan beide zijde worden gestationeerd als mandhouder en lekbak. B. SPECIFICATIES Naam *688.015 Voeding ~230V, 50Hz Vermogen 3000W Afmeting 710x345x375(H) mm Afmeting frituurmand 400×360×25(H) mm...
  • Page 3 BELANGRIJK * WEES VOORZICHTIG MET DE HOELVEELHEID IN EEN KEER TE FRITUREN PRODUKTEN OOK HIERDOOR KAN HET VET OVERLOPEN. * VOEDSEL MET EEN HOGE CONCENTRATIE VOCHT KAN HET DOEN OVERLOPEN. C. DIAGRAM ELEMENT UNIT S1 - MICRO-SCHAKELAAR HL2 - INDICATIELAMPJE - VERHITTING SA - MAXIMAAL BEVEILIGING B - AARDE DRAAD EH - ELEMENT...
  • Page 4 E. GEBRUIKSAANWIJZING 01. - De elektrische aansluiting dient te gebeuren conform de geldende normen. Controleer alvorens de aansluiting tot stand wordt gebracht of de bedrading van het aansluitpunt, de elektrische belasting van de friteuse kan dragen en in overeenstemming is met de geldende voorschriften. De aardleiding mag nooit worden onderbroken door een schakelaar.
  • Page 5 OPMERKINGEN: Š Friteuse alleen laten gebruiken door getraind personeel Š Haal de elementunit niet uit elkaar. Het uit elkaar halen van de friteuse kan verwondingen veroorzaken. Š De element unit mag niet worden ondergedompeld in het water of worden afgespoeld onder een kraan.

  • Page 6: Onderhoud En Schoonmaken

    H. BUITEN GEBRUIKNAME EN OPSLAAN. Wanneer de friteuse buitengebruik wordt gesteld doe dit dan alleen wanneer het apparaat is afgekoeld en zet de friteuse dan zodanig weg dat deze niet kan vallen of dat er tegen aan gestoten kan worden. Wanneer de friteuse is uitgepakt mag het niet buiten worden opgeslagen maar in een geventileerde ruimte.

  • Page 7: Electric Fryer

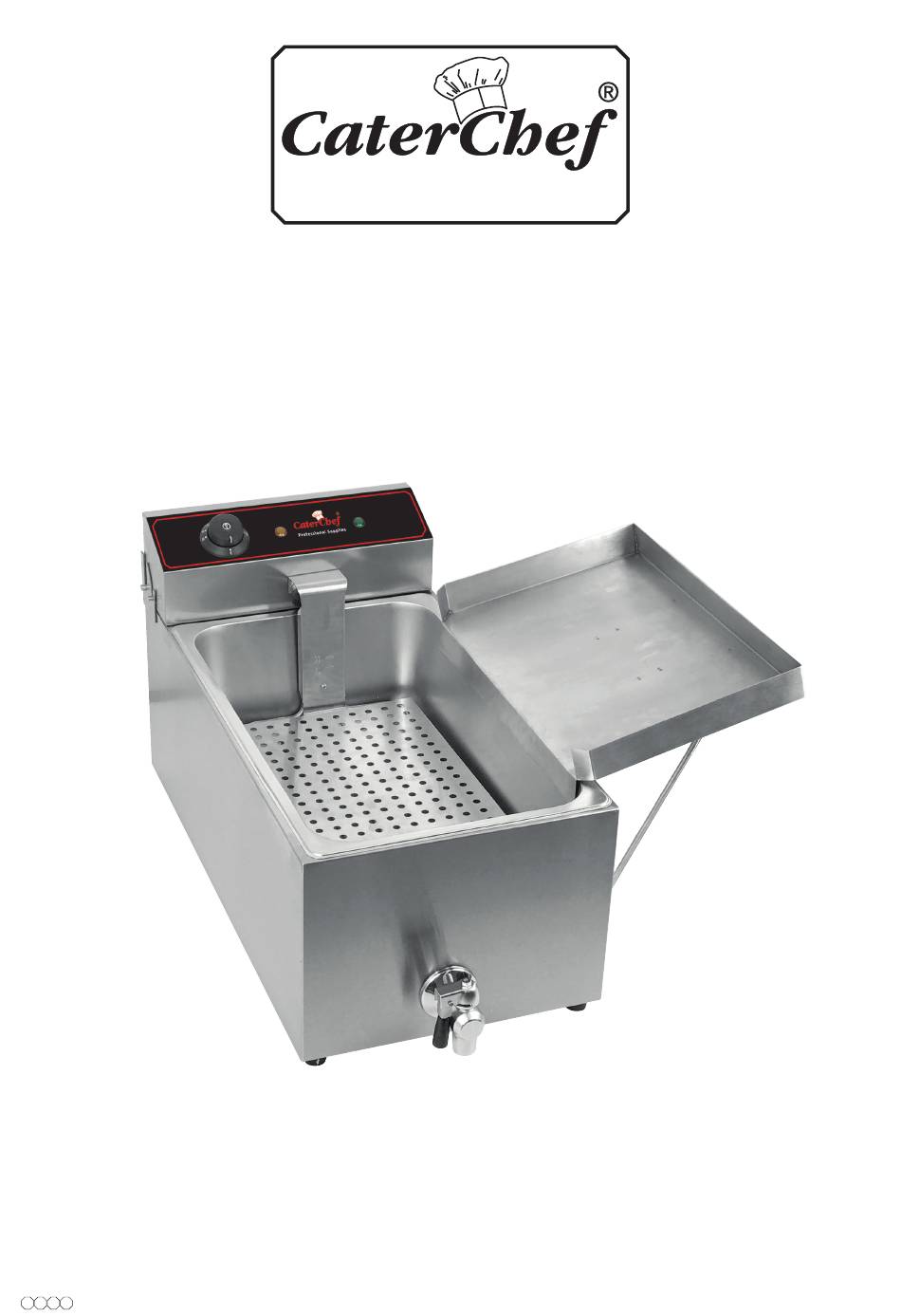

    Profes sional Supplie s ELECTRIC FRYER Modelnr.: *688.015 USER’S MANUAL In order to making full use of functions of this product and minimize unnecessary loss and damage, please read the manual carefully and keep it for future reference. 688015 en ma 2019...

  • Page 8: Functions And Features

    E In order to clean the electric heat tube and oil pot, the protecting grid needs to be removed first. F The lid of the fryer can be stationed on both sides as a basket holder and drip tray. 2. SPECIFICATIES Name *688.015 ~230V, 50Hz Voltage 3000W Power...
  • Page 9 3. DIAGRAM ELEMENT UNIT S1 - MICRO-SWITCH HL2 - HEATING INDICATOR SA - HEAT BREAKER E - EARTH OF CASE EH - ELECTRIC HEATING TUBE SB - TEMPERATURE CONTROLLER HL1 - POWER INDICATOR 4. INSTRUCTION Check if the installation of power supply is normal, and make sure the supplied voltage is the same as the using voltage.
  • Page 10 4.6.6 To make sure that the stove is safe and durable, user should clean dreg of oil pot and filth of electric heating tube in order to keep the oil pot and electric heating tube clean. 4.6.7 The partition board of oil pot is designed for protecting electric heating tube. Put the partition board into the oil pot when frying food.

  • Page 11: Troubleshooting

    6. TROUBLESHOOTING Troubles Possible Causes Recommended Solution 1. The machine is plugged in 1. Plug is not inserted well. 1. Remove the plug. to the power supply, power 2. Micro-switch contacts not 2. Adjust the limit distance of indicator is not on and the well.

  • Page 12: Transportation And Storage

    7. TRANSPORTATION AND STORAGE During transportation, the machine should be carefully handled and prevent from shaking. The packaged machine should not be stored in the open air. It should be put in a ventila- ted warehouse without corrosive gas. It should not be put upside down. If it is necessary to store it in an open air temporary, protection against raining is needed.
