Metaloterm UE Installation Instructions

Top/Oben /Supérieure/Alto/Boven

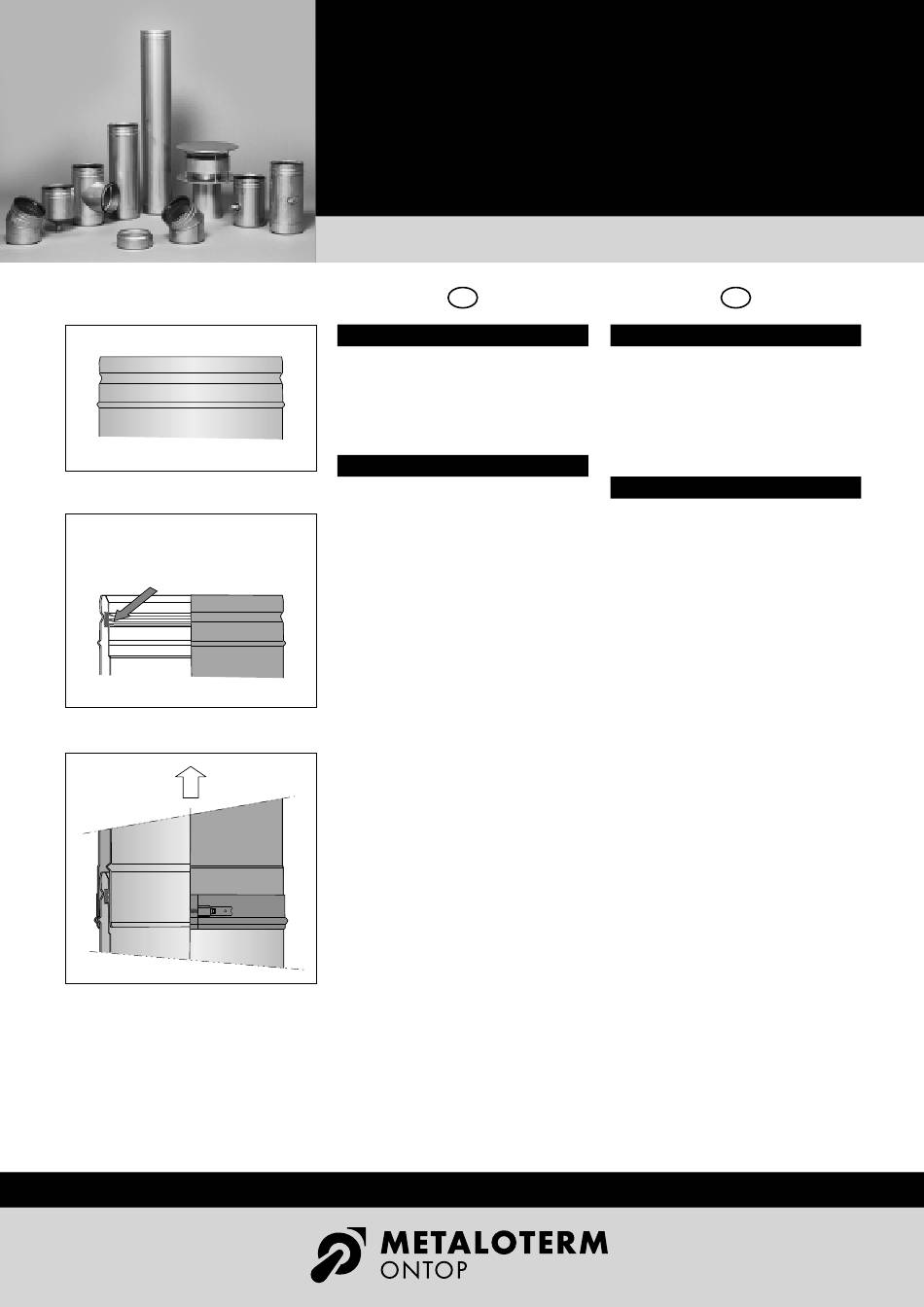

Fig 1
Grease/
Montagefett/
Mastic/
Grasso/
Montagevet
Fig 2
Fig 3
Metaloterm
Installation instructions / Montageanweisung / Mode de Montage / Istruzioni di montaggio / Montagehandleiding
GB
Regulation
The system must be built to national regulations and to
the instructions of the manufacturer, as indicated in the
documentation. This documentation will be sent free on
application.
Installation
Check all parts for possible damage. During installation
you may have to use our special installing grease. This is
available at your dealer. The installation of the chimney
starts at the appliance and then progresses upwards to
the terminal.
The top of each element can be recognized by the pro-
filed edge (fig. 1). Before connecting the elements it
may be necessary to put a thin coat of installing grease
on the sealing ring that is in the inner wall (fig. 2).
Connect two elements by pushing them vertically into
each other. For visual reasons it is advisable to place the
welding seams at the rear if possible.
The sealing ring in the inner wall must remain in its po-
sition and must not be damaged during connection of
the elements. When the elements are connected then fix
the locking band, code UEKB (fig. 3).
Then install the next element as instructed above.
Total Solutions in Chimney Systems
UE
®
D
Baurecht
Das Schornsteinsystem muß entsprechend den nationa-
len Vorschriften des jeweiligen Landes und der
Montageanleitung des Herstellers installiert werden.
Diese Anleitung wird Ihnen auf Anfrage kostenlos zuge-
sandt.
Montage
Vor der Montage sind die Bauteile auf Vollständigkeit
und Beschädigungen zu überprüfen. Die Installation der
Anlage erfolgt von der Schornsteinsohle nach oben,
wobei der Außenmantel der Elemente immer "entwässe-
rend" zusammengesteckt wird.
An der Oberseite jedes Elementes befindet sich ein
Profil, über den der Außenmantel des nächsten
Elementes montiert wird (Fig. 1). Vor dem
Zusammenstecken kann eine dünne Lage Montagefett
(Zubehör) auf das Abdichtprofil am Ihnenrohr benützt
werden (Fig. 2).
Das zu montierende Element wird senkrecht auf-
gesteckt, wobei die Schweißnähte aus optischen
Grunden zur Rückseite auf der gleichen Längsachse
sitzen sollten.
Das Abdichtprofil am Ihnenrohr soll im Sicken bleiben,
und nicht beschädigt werden. Anschließend wird das
Klemmband(Kode UEKB) so über den Elementstoß ge-
legt, das die beiden umlaufenden Sicken des
Außenmantels eingreifen (Fig. 3).
Anschließend das nächste Element auf die gleiche Weise
installieren.
