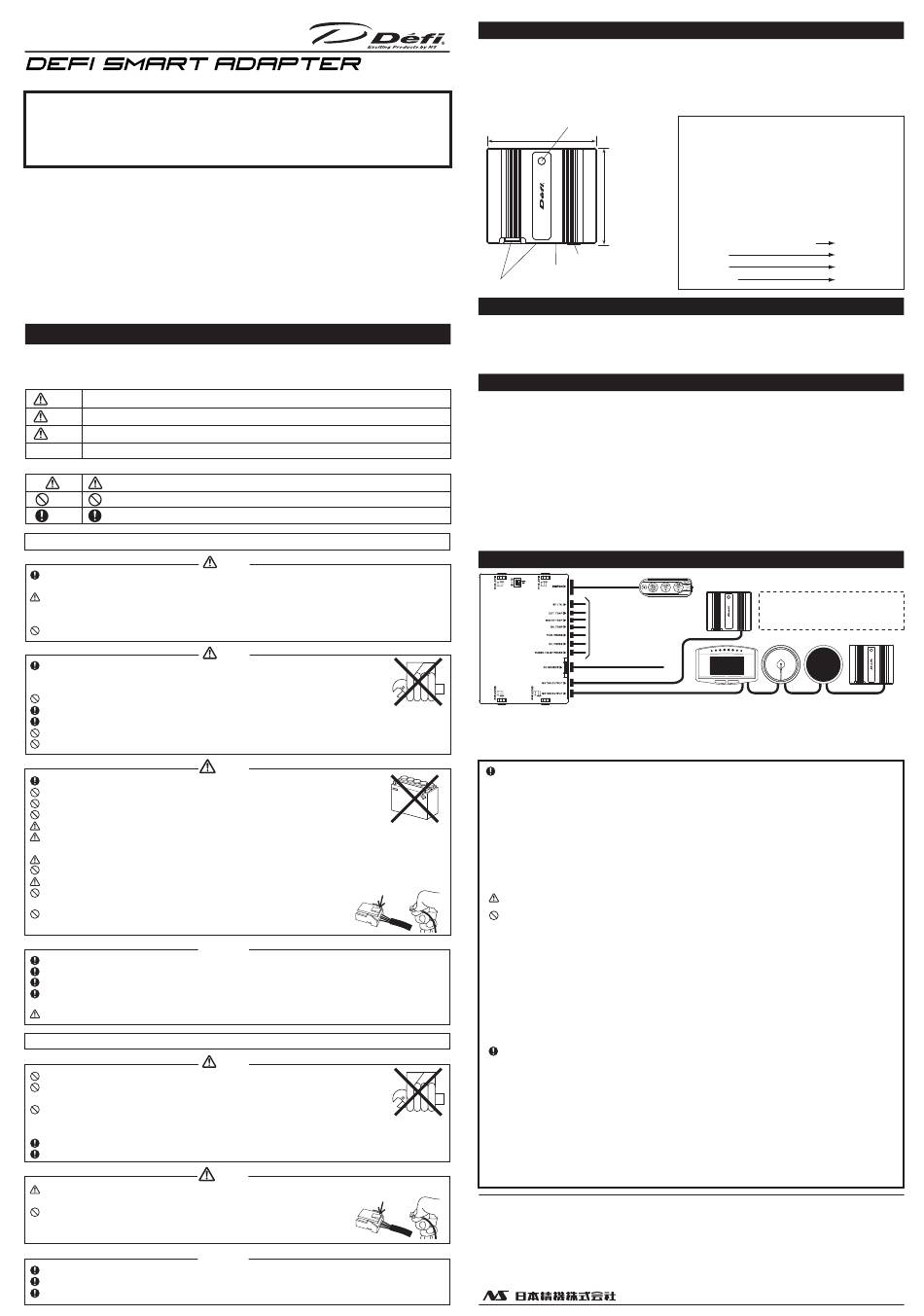

Defi Manual

取扱説明書
本製品は Defi-Link ADVANCE Control Unit （アドバンスコントロールユニッ ト ) と一緒に使用し、 アン
ドロイド端末に車両情報を送信する製品です。
本製品だけでは動作しません｡ 本製品をご使用の際は必ず別売のアドバンスコントロールユニッ トを
ご購入頂き、 アンドロイド端末も別途ご用意ください。 アンドロイドアプリケーションにつきましてはア
プリケーションの使用方法をご参照ください。
この度は、 当社製品をお買い上げいただきまして、 誠にありがとうございます。
本製品はアンドロイド端末に車両情報を送信する製品です。 お客様・取り付け業者様ともに、 ご使用の前に必ず本
取扱説明書と保証書をよくお読みの上、十分に内容を理解してから正しくお使いください。 特に安全・取り扱いに
関するご注意は必ずお読みください。 取付後も、 本書と保証書をいつでも取り出せるところに大切に保管し、 正しい
お取り扱い方法でご愛用いただけますようお願い申し上げます。 本製品 ( 及び本製品が取り付けられている車 ) を
他の人に貸し出したり譲渡する場合は、 取扱説明書及び保証書も必ずお渡しください。
なお、 本品の装着に関する事故や弊害につきましては、 いかなる場合においても、 当社は一切の責任を負いかねま
すので、 あらかじめご了承いただけますようお願い申し上げます。
本製品をお取り付けの際には、 取り付ける車両のメーカーが発行している整備解説書、 配線図に示されている内容
や安全に関する注意事項も合わせてよくお読みいただき、十分に理解された上でお取り付けいただけますようお
願い申し上げます。 また、 お取り付けになる前に本体及び付属品が全て入っているかご確認ください。
安全・取り扱いに関するご注意 【必ずお読みください】
本書では、取り扱いを誤った場合などの危険の程度を 「危険」 「 警告」 「 注意」 の 3 つのレベルで分類しています。 ま
た、 本製品を安全に正しくお使いいただくために必ず行っていただきたい事項と、 守っていただきたい事項を 「確
認」 として分類しています。 内容をよくお読みいただき、 十分に理解された上でお取り付けください。
危険
取り扱いを誤った場合、 死亡、 又は重傷を負うことがあり、 かつその切迫度合いが高いことが想定される場合。
警告
取り扱いを誤った場合、 死亡、 又は重傷を負う可能性が想定される場合。
注意
取り扱いを誤った場合、 傷害を負う危険が想定される場合、 または物的損害の発生が想定される場合。
確 認
「必ず行っていただきたい事」 、 「 必ず守っていただきたい事」 を示しています。
注意内容の性質表示
注意 （警告を含む ) をしなければならない記号です。
禁止
は、 行為を禁止する記号です。 （ 絶対にしてはいけない事です。 )
強制
は、 行為を指示する記号です。 （ 必ず行って頂く ことです。 )
取り付け作業をする前に ( 取り付け業者様へ )
作業を行う時は必ず車が動き出さないような措置をし、エンジンを停止してから行ってください。 作業中に車が動き出し
たり、 火災の原因になり大変危険です。
シートベルトやエアバックなどの安全装置や、エンジン、ステアリング、ブレーキなどの走行性能と直接関係する部位の
ハーネスの加工時および配線の接続時 ( ネジの脱着など ) は誤配線に十分注意してください。 車両不具合による事故や
火災の原因となり大変危険です。
製品は水のかかる場所、 湿気の多い場所には取り付けないでください。 ショート事故による火災の原因となり大変危険です。
取付箇所・取付方法は慎重に検討し、絶対に脱落しないようにしてください。 特に安全装置や運転の
妨げになる位置に製品を取り付けないでください。 誤った取付箇所・取付方法は、 製品の脱落や車両
破損の原因、 運転の妨げとなります。
本製品を絶対に改造や分解しないでください。 保証の対象外となるだけでなく、 故障や事故の原因となります。
必ず既存の配線に影響が出ないような配線を行ってください。
製品が故障したり誤動作した場合は速やかに製品の使用を中止してください。 続けて使用すると車両の故障や事故の原因となります。
作業中は幼児・子供等を近づけないでください。 部品等が外れて飲み込む等の恐れがあります。
乗員保護装置 （エアバック等） の作動に影響を及ぼす場所に取り付けないでください。 保護装置作動時にケガの恐れがあります。
12V 仕様車専用です。 12V 車以外には取り付けないでください。
本製品に過大な力をかけたり、 ぶつけたり、 落としたり しないでください。 故障の原因となります。
本製品の端子などに必要以上の力を加えないでください。 破損の原因となります。
本製品付属のハーネス以外で配線をしないでください。
車体やネジ部などに、 配線をはさみ込まないようにしてください。 故障の原因となります。
ハーネスは点火信号や無線、HID ユニッ トのハーネスなどのノイズの発生しそうな場所を避けて配線してください。 点火
系などのノイズはメーター誤動作の原因となります。
本製品に無線機や携帯電話等電波を発する機器が触れないように設置してください。 誤動作の原因となります。
本製品は、 水のかかる場所、 湿気やほこりの多い場所、 直射日光のあたる場所、 ヒーターの吹き出し口やその周辺には取り付けないでください。
お手入れは、 乾いた柔らかい布などでふいてください。 中性洗剤以外の液体等を使用すると故障の原因となりますので、 使用しないでください。
コード、 特にコネクター部を強く引っ張らないでください。 破損の原因となります。 コネクター
を抜く際は、 ロックを確実に押しながら抜いてください。
インストルメントパネルの助手席側及びセンターに本製品を埋め込まないでください。 車両
の保安基準に適合しません。
取り付けは必ず本書に従ってください。
取り付け作業が終了しましたら、 本取扱説明書、 保証書、 残りの部品、 パッケージは必ずお客様にお渡しください。
純正部品の取り付け、 取り外しに際しては、 カーメーカー発行の整備書を確認してください。
ナビゲーションシステムやカーテレビを取り付けている場合は、 それら本体やアンテナ、 モニター、 ハーネス類からできるだけ離
して本製品の配線、 取り付けを行なってください。 近付けたり、 ハーネスを一緒に束ねたりすると影響を与える場合があります。
取付作業の際に純正部品等が破損、 紛失しても、 当社は一切の責任を負いかねますのであらかじめご了承ください。
取り扱いに関して （お客様・取り付け業者様へ）
本製品を絶対に改造や分解しないでください。 保証の対象外となるだけでなく故障や事故の原因となります。
走行中は安全のため本品の情報の確認は最小限の時間にとどめ、長時間凝視しないでください。 前方
不注意による事故の原因となり大変危険です。
「表示がでない」 などの故障状態や、 「 水などがかかった」 「 煙が出た」 「 変な匂いがする」 などの異常な状
態では使用しないでください。 万一そのような状態が発生しましたら、 すみやかに販売店、 取り付け店に
ご連絡ください。 そのままご使用になりますと、 事故や火災の原因となり大変危険です。
操作は車を停止して行ってください。
幼児・子供等が部品を飲み込まないようにインパネ等にしっかりと固定してください。
本製品の使用、 または故障により生じた直接・間接の損害につきましては、 当社は一切の責任を負いかねますのであら
かじめご了承ください。
コード、 特にコネクター部を強く引っ張らないでください。 破損の原因となります。 コネクター
を抜く際は、 ロックを確実に押しながら抜いてください。 また、 コネクターによってロックの位
置が異なりますので、 ご注意ください。
製品の表示は参考値です。 純正メーターの指示で運転してください。
取付後も定期的に点検を実施し、 十分注意してご使用ください。 使用環境や条件等によって耐久性が落ちる場合があります。
本製品を使用しないときはアドバンスコントロールユニッ トから外してください。
デフィスマートアダプター DF12401
危険
警告
注意
確 認
警告
注意
確 認
仕様・寸法・各部名称
■電源電圧： 10V 〜 16VDC （12V 車専用）
'12.09-1 ■消費電流 ( メーター 7 台接続時の最大値 )：
■温度範囲 （すべて湿度 80％以下とする） ： 保存温度範囲
動作表示インジケーター （青） ※3
86mm
メーターハーネス用コネクタ
モードスイッチ※1
OBD 動作用コネクタ※2
構成部品
Smart Adapter 本体
メーターハーネス 25cm
両面テープ
上記以外に取扱説明書 （本書） 、 保証書が同梱されています。 紛失しないよう、 保管してください。
取付方法
①車両のイグニッションキーが OFF の状態で、 Smart Adapter のモードスイッチが右 ( アドバンスコントロールユ
ニッ トと接続 ) 側に設定されていることを確認します。
②付属の 25cm メーターハーネスでアドバンスシステムにリンク接続します （オプションパーツのメーターハーネ
ス 50cm・1m・2m も使用可） 。 アドバンスコントロールユニッ トのメーターアウトプッ トライン 2 系統のどちら
に接続しても動作できます。
③車両のイグニッションキーを ON にし、 動作表示インジケータが接続待ち点滅することを確認します。
④アンドロイド端末の Bluetooth 設定で 『Defi BT-Adp』 とペアリングをします。 ペアリングの方法は各アンドロイド
端末によって異なりますので、 アンドロイド端末の説明書をご参照ください。 PIN コードは 『0123』 です。
例： 『設定』 → 『ワイヤレス設定』 → 『Bluetooth 設定』 → 『端末のスキャン』 → 『Defi BT-Adp』 を選択→PIN コード 『0123』
⑤アンドロイド端末で Defi アプリを起動し、 メニューボタン→ 『通信』 → 『Defi BT-Adp』 を選択すると、 車両情報が
表示されます。 その他アプリケーションの操作は、 アプリケーションの使用方法を参照ください。
接続構成図
ADVANCE
コントロール
ユニット
改造・分解
※Smart Adapter はひとつのアドバンスシステムに１台のみ使用できます。
※アドバンスシステムには各メーターと Smart Adapter を合わせて合計 7 台まで接続できます。
※Smart Adapter にはメーターハーネス用コネクターが 1 個しかないため、 メーターと接続する場合は、 アドバン
スコントロールユニッ トから一番離れた端に接続してください。
アドバンスコントロールユニッ トの配線方法、 トラブルシューティング、 補修パーツ、 オプションパーツについ
てはアドバンスコントロールユニッ トの取扱説明書に記載しております。 合わせてお読みください。
保守・点検・保証・アフターサービス
■保証書・保証規程について
本製品には本書とは別に保証書が入っております。 また、 保証書の裏面に保証規程を記載しております。 本製品
24V
は保証規程の内容に従って保証されます。 よくお読みになり、記入事項をご確認の上、大切に保管してくださ
い。 保証書の提示がない場合は、 保証期間内であっても保証対象外となります。
■保証期間
保証期間はご購入から 1 年です。 ご購入いただいた販売店が保証書に記載されていることをご確認ください。
記載がない場合は、 ご購入いただいた販売店へお問い合わせください。 詳細は保証規程をご覧ください。
本製品を使用されて発生した違反、 事故等に関するもの、 誤配線等、 本製品の製造不良以外による車両トラブルについて
は一切責任を負いかねます。
危険ですのでご自身では修理しないでください。 保証の対象外となるだけでなく、 故障・事故の原因となります。
■補修用性能部品の最低保有期間
当社は本製品の補修用性能部品を製造打ち切り後 3 年間保有しております。
（性能部品とはその製品の機能を保持するために必要な部品です。 ）
■検査依頼について
取り付けた製品の調子がおかしい、 または動作がおかしくなったと感じた場合はお買い上げいただいた販売
店に検査をご依頼ください。 Defi製品は車両への取付・配線作業が発生するため、 お客様からの直接の検査
ご依頼は受け付けておりません。
検査・修理は Defi製品の販売店にご依頼くださいますようお願いいたします。 引っ越しや販売店の閉店等の
理由により、 お買い上げいただいた販売店に行く ことができない場合はお近くの Defi製品取扱店にご依頼い
ただくか、 Defiお客様相談室までお問い合わせください。
検査を依頼される際には、 製品の他に保証書とお客様情報を必ずご提示ください。
中古製品を購入しご使用される場合や、 中古車を購入し取り付けられていた製品をご使用いただく場合は、 必
ず Defi で点検 ( 有償 ) してからご使用ください。 また、 ５年以上ご使用になった場合も Defi で点検 ( 有償 ) さ
れることをお勧めいたします。
取付後も製品本体、 ハーネス、 センサー部などを定期的に点検し、 異常がないことをご確認の上、 十分注意して
ご使用ください。
改造・分解
■ラベルについて
製品に貼ってあるラベルは製品情報を特定するためのものです。 絶対に剥がさないでください。
■廃棄方法について
製品を廃棄する際は、 廃棄物処理法ならびにお住まいの自治体のルールに従って処理してください。 パッケー
ジについてはリサイクルが可能です。 （ パッケージに記載されているリサイクルマークをご覧ください。 ）
デフィスマートアダプター 取扱説明書
■発行 初版 2012 年 9 月
■製造元 日本精機株式会社
■連絡先 日本精機株式会社 Defi お客様相談室
【住所】 〒940-2141 新潟県長岡市藤橋 1-190-1 R&D センター Defi
【電話番号】 （ 03） 3835-3639 (Japanese only) 【FAX 番号】 （ 03） 3834-8116
【受付時間】 10:00 〜 12:00, 13:00 〜 17:00 （ 土・日曜、 祭日、 当社休日を除く平日）
【Web サイト】 http://www.nippon-seiki.co.jp/defi/
+B 線 2A （IGN ON 時）
5mA （IGN OFF 時）
ILM 線 800mA
-30 〜 +60℃
使用温度範囲 -20 〜 +60℃
※1 モードスイッチ
右：ADVANCE コントロールユニッ トと接続して使用
左：OBD 動作で使用 ※2
※2 OBD 動作 （対応未定）
Smart Adapter には将来的に車両の OBD コネクター
と接続して動作する機能を実現するためにインター
フェースとなるコネクターを設けてありますが、 本製品
76mm
だけでは OBD 動作はできませんのでご了承ください。
厚さ 21.5mm
※3 動作表示インジケータ
状態
接続待ち （ペアリング待ち含む）
接続中
エラー
電源 OFF
1 個
1 個
1 個
スイッチユニット
Smart Adapter
各センサーハーネス
→各センサー
電源ハーネス
ZD
メーターハーネス
メーターハーネス
インジケータ
１秒毎に点滅
点灯
２秒毎に点滅
消灯
スマートアダプターは1個のみ接続可。
メーターアウトプッ トラインの一番最
後に接続する。
Smart Adapter
CR BF
