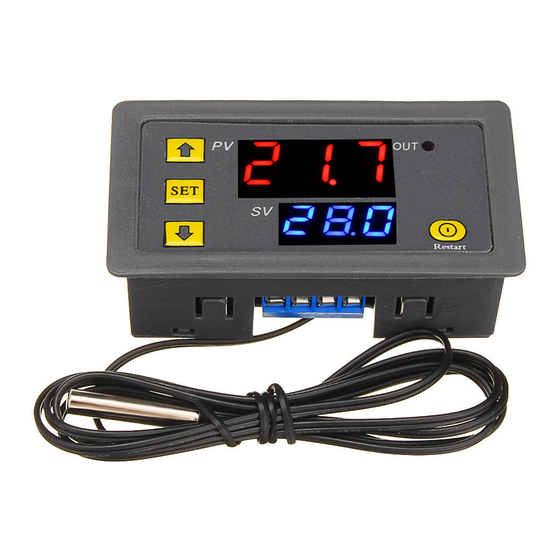

W3230 温度控制器使用说明书
温度控制范围：-55℃~120℃
温控精度：0.1℃
显示颜色：红色+蓝色
工作电源：DC12V DC 24V AC110V~220V
传感器：NTC 10K 1 米（含探头）
产品尺寸：79.2mm×41.9mm×26.3mm
开孔尺寸：72.1mm×39.2mm
产品重量：52g（12V/24V）,59g（110V~220V）
操作及显示面板
代码
项目
P0
加热/制冷
P1
回差
P2
设置温度上限
P3
设置温度下限
P4
温度校正
P5
延时启动
P6
高温警报
P7
数据锁定
P8
恢复出厂设定
设定范围
出厂设置
H/C
C
0.1℃~30℃
0.1℃
//
-55℃~120℃
120℃
-55℃~120℃
120℃
-10℃~10℃
0℃/0℉
0-10 分钟
0
-55℃~120℃
120℃
ON/OFF
OFF
ON/OFF
OFF
警告代码
代码
原因
HHH
温度超过报警温度
LLL
检测不到温度传感器
操作指南
1、短按"SET"小数码管闪烁，按"△"或"▽"设置目标温度，按"待机"键或
3 秒内无操作保存设置。
2、长按"SET"进入代码设置模式，按"△"或"▽"切换代码，选定后短按
"SET"进入代码设置，设置后按"待机"键或 3 秒内无操作保存设置。
3、停机后默认保存最后一次参数设置。
4、恢复出厂设置：按住"SET"通电。
5、模块通电时直接启动，通电后长按"待机"键，模块进入"休眠"或"唤醒" ；
如遇停电，电力恢复后模块自动运行，无需人工启动。
**工作电源电压务必按照标签标准电压接入，否则容易损坏模块。
解决方案
温度下降至报警温度以下恢复正常
更换货重新连接温度传感器
