Micro Detectors ST 300D User Manual

CAT8BST1779202 - MANUALE D'USO - ST 300D ITA/ING ed. 01/2018

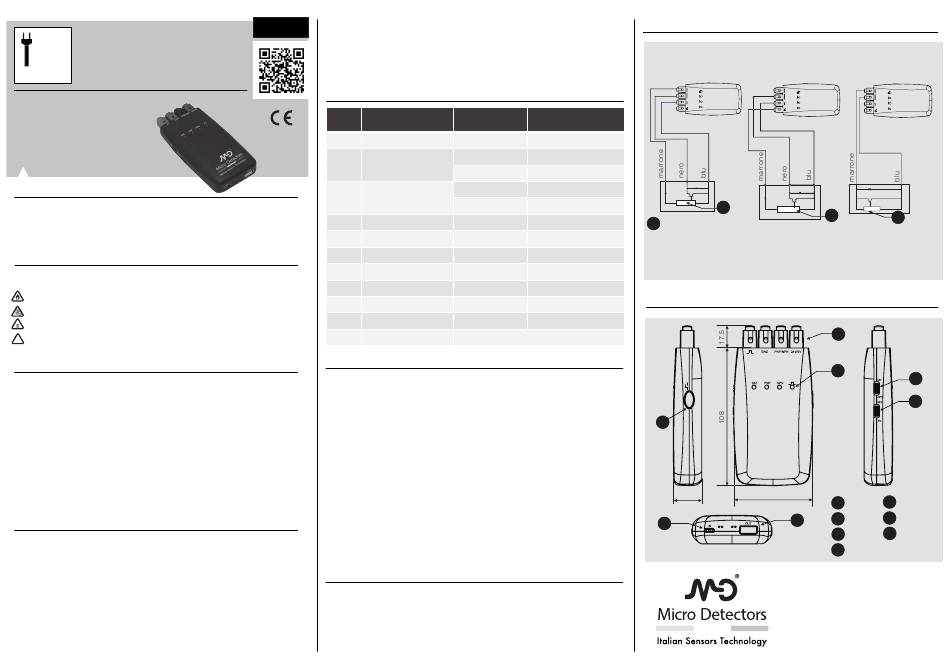

ST 300D
Tester sensori
Contenuto della confezione
• Tester per sensori
• Manuale utente
• Alimentatore
• Cavo USB
manuale utente
Leggere attentamente il manuale prima di utilizzare il prodotto. Il prodotto deve essere
utilizzato da un utente esperto. Prima dell'utilizzo, accertarsi di avere capito come il
prodotto deve essere utilizzato. Mantenere il manuale facilmente accessibile nel caso
siano necessarie consultazioni in futuro.
avvertenze
Seguire scrupolosamente le avvertenze sotto indicate:
• non eccedere la massima tensione di alimentazione indicata per prevenire
riscaldamenti o incendi
• non applicare una tensione AC per prevenire rotture della batteria
• non sottoporre il prodotto ad alte temperature per evitare riscaldamenti
• il prodotto contiene una batteria Li-ion non removibile. Per la spedizione del
! prodotto fare rifermimento alle normative Nazionali e IATA.
precauzioni di sicurezza
Per la vostra sicurezza, seguire le istruzioni sotto indicate:
• Non utilizzare in ambienti con atmosfere infiammabili o esplosive
• Non utilizzare in ambienti con acqua, oli, prodotti chimici o vapori
• Non aprire, riparare o alterare il prodotto
• Non superare la massima tensione e corrente indicata
• Non utilizzare il prodotto al di fuori delle condizioni ambientali previste
• Rispettare le polarità elettriche nelle connessioni
• Collegari correttamente eventuali carichi
• Evitare corto circuiti
• Non utilizzare il prodotto se il corpo è danneggiato
• Eliminare il prodotto come rifiuto industriale
Garanzie
Il prodotto è testato prima della spedizione. Nel caso di malfunzionamenti, contattare i
nostri uffici.
Periodo di garanzia
Il periodo di garanzia è di 1 anno a partire dalla data di spedizione
Scopo della garanzia
Nel caso di malfunzionamento dovuto al prodotto durante il periodo di validità
della garanzia, il prodotto verrà riparato o sostituito. Sono esclusi dalla garanzia
malfunzionamenti dovuti a :
• un non corretto uso, come previsto dal presente manuale
• dispositivi non corretti collegati impropriamente al tester
ITA • modifiche, sostituzioni di componenti o ogni altro intervento non precedentemente
autorizzato per iscritto da M.D. Micro Detectors sul prodotto
• cause non prevedibili come eventi naturali (incendi, alluvioni, ...) o sbalzi di tensione
durante la ricarica
• fattori (come cambiamenti tecnologici) verificatesi dopo la spedizione del
dispositivo
specifiche
numero items
seriale
1 sensori testabili
2 tensione di uscita
3 corrente di uscita
4 capacità batteria
5 funzionamento continuo
6 tempo di ricarica
tensione uscita per rica-
7
rica di un disp. esterno
8 temperatura di lavoro
9 peso
10 dimensioni
11 altre funzioni
Istruzioni
Ricarica
Quando il led BAT diventa rosso, il tester deve essere ricaricato. Durante la ricarica il led
rimane di colore rosso fintanto che la ricarica non è completata. Al termine della ricarica il
led BAT diventa di colore verde
Sleep Mode
Quando il sensore è in condizione di stand-by per più di due minuti, automaticamente
entra in Sleep Mode per ridurre i consumi. Il led BAT lampeggia con intervalli di 2 secondi.
Premendo il pulsante Pulse, il prodotto si riattiva
Silence Mode
Mantenedo premuto il pulsante Pulse per 5 secondi, i led NPN e PNP lampeggiano due
volte contemporaneamente. Il tester entra quindi in Silence Modes. In tale modalità il
tester non attiva il beep delle uscite all'attivazione
Power Bank
Il sensore può essere utilizzato come Power Bank. Connettere il cavo USB tra la porta
OUT e il dispositivo che deve essere ricaricato. Il tester inizierà a ricaricare il dispositivo
quando il pulsante di accensione viene acceso. In tale modalità non collegare sensori per
evitare riscaldamenti della batteria.
Note
• Assicurarsi che il pulsante di accensione sia in posizione OFF quando sono
connessi i cavi
• Assicurarsi che i ripple di tensione siano entro i limiti consentiti
• Non connettere un sensore nei primi 0,5s dall'accensione
• Non sottoporre il prodotto a polveri, sporco o vapori
• Non sottoporre il prodotto a acqua, oli, solventi organici, diluenti
specifiche note
NPN or PNP Auto-Detect
4.8 V ~ 5.2 V uscita 5 V
23,0 V ~ 24,5 V uscita 24 V
≤ 0,2 A uscita 5 V
≤ 0,15 A uscita 24 V
2.500 mAh Li-ion
10 h 24 V, 15 mA
-
4.5 h
4.8 V ~ 5.2 V Power Bank
-
-10 °C ~ 45 °C
-
145 g
-
125,5 x 62 x 22,5
modalità silenziata, modalità pausa, uscita
protezione corto circuito
istruzioni operative
Leggere attentamente il manuale prima di utilizzare il prodotto
• Tre fili
1
1
circuito
Accensione: selezionare l'alimentazione a 5V o a 24V secondo le specifiche del sensore
Test: attivare il pulsante di accensione. Il tester esegue la selezione automatica della tipologia di uscita
(NPN o PNP) accendendo contemporaneamente il led corrispondente e attivando il beep.
dimensioni (mm)
1
62
22.5
7
6
M.D. Micro Detectors S.p.A.
Strada S. Caterina 235 - 41122 Modena - Italy
info@microdetectors.com
www.microdetectors.com
• Due fili
1
1
2
3
4
5
Pulsante si
s e l e z i o n e
pulsante di
della tensio-
attivazione 5
1
ne di uscita
impulso
I n g r e s s o
6
2
terminali
ricarica
Uscita ri-
7
3 LED
carica
pulsante di
4
alimenta-
zione
tel. + 39 059 420411
fax + 39 059 253973
