Kort axeltapp till länkhjul
Art nr: 67321-9 (ombyggnadssats 69991-1)
Ingående delar
2 x
Montering
Obs!
Denna montering får endast utföras av behörig personal.

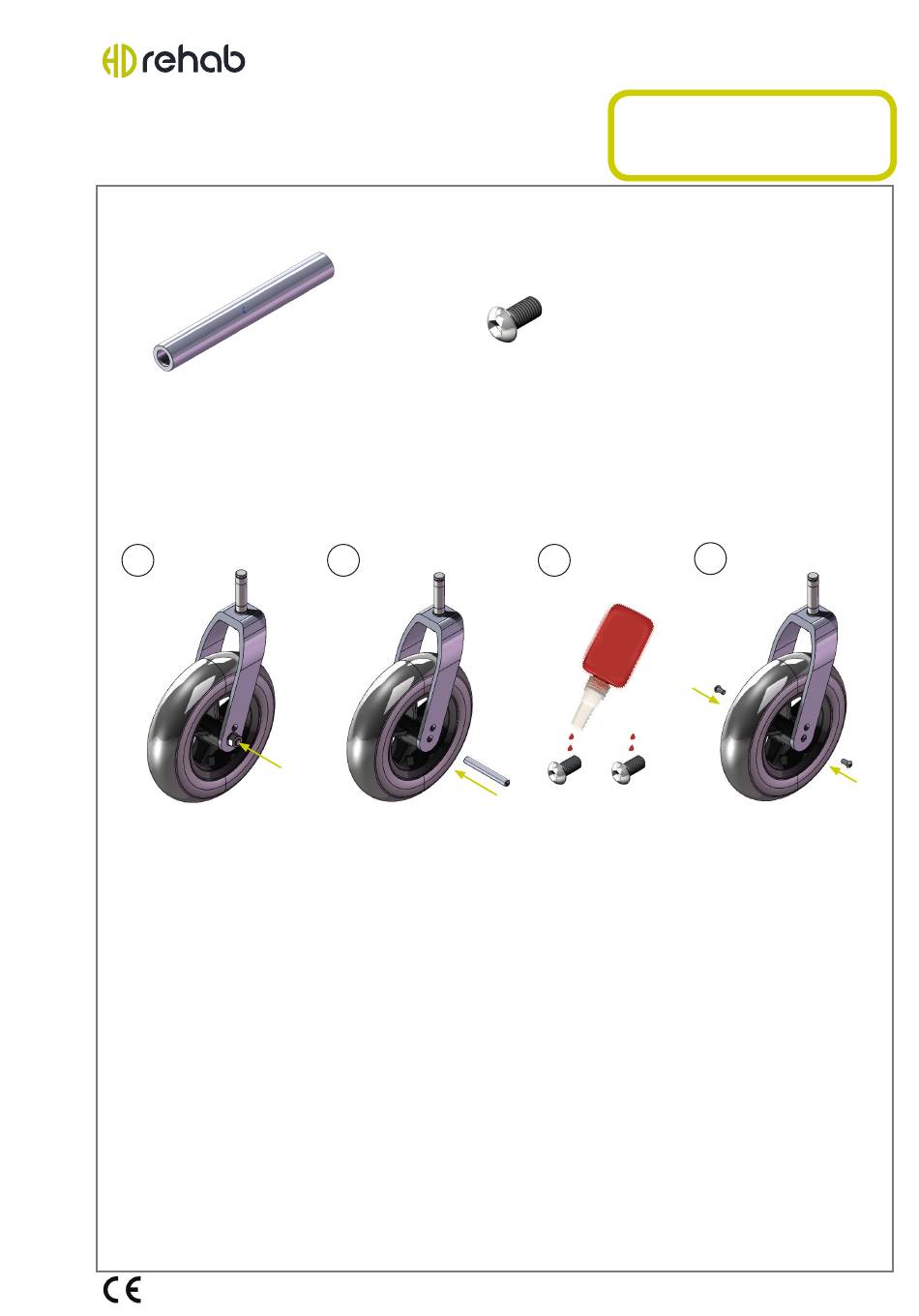

Montera tapparna enligt följande:
1
1. Demontera befintlig bult, mutter, och brickor (1) (Gaffeln behöver inte demonteras från
rullstolen). Dessa komponenter kommer inte att återanvändas.
2. Skjut axeltappen genom gaffeln och länkhjulen.
3. Droppa 2 droppar stark låslack på vardera skruv.
4. Sätt en skruv från vardera håll i axeltappen. Säkerställ att skruvar bottnat i axeltappen.
Upprepa dessa steg på det andra länkhjulet.
Underhåll
Se underhållsanvisning art. nr. 95730. Byt alltid ut skadade delar omedelbart!
TILLVERKARE: Hantverksdesign & Rehabiliteringsprodukter AB
Tryffelslingan 4, SE-181 57 Lidingö
4 x (K6S M5x10)
2
1
Bruksanvisning /
Monteringsanvisning
4
3
tel. 08-767 04 80
www.hdrehab.se
Art.nr 95829
Rev. B
Senast ändrad: 2014-09-02
