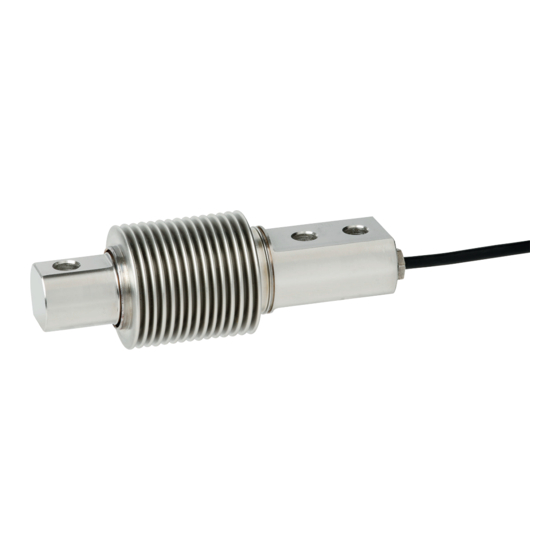

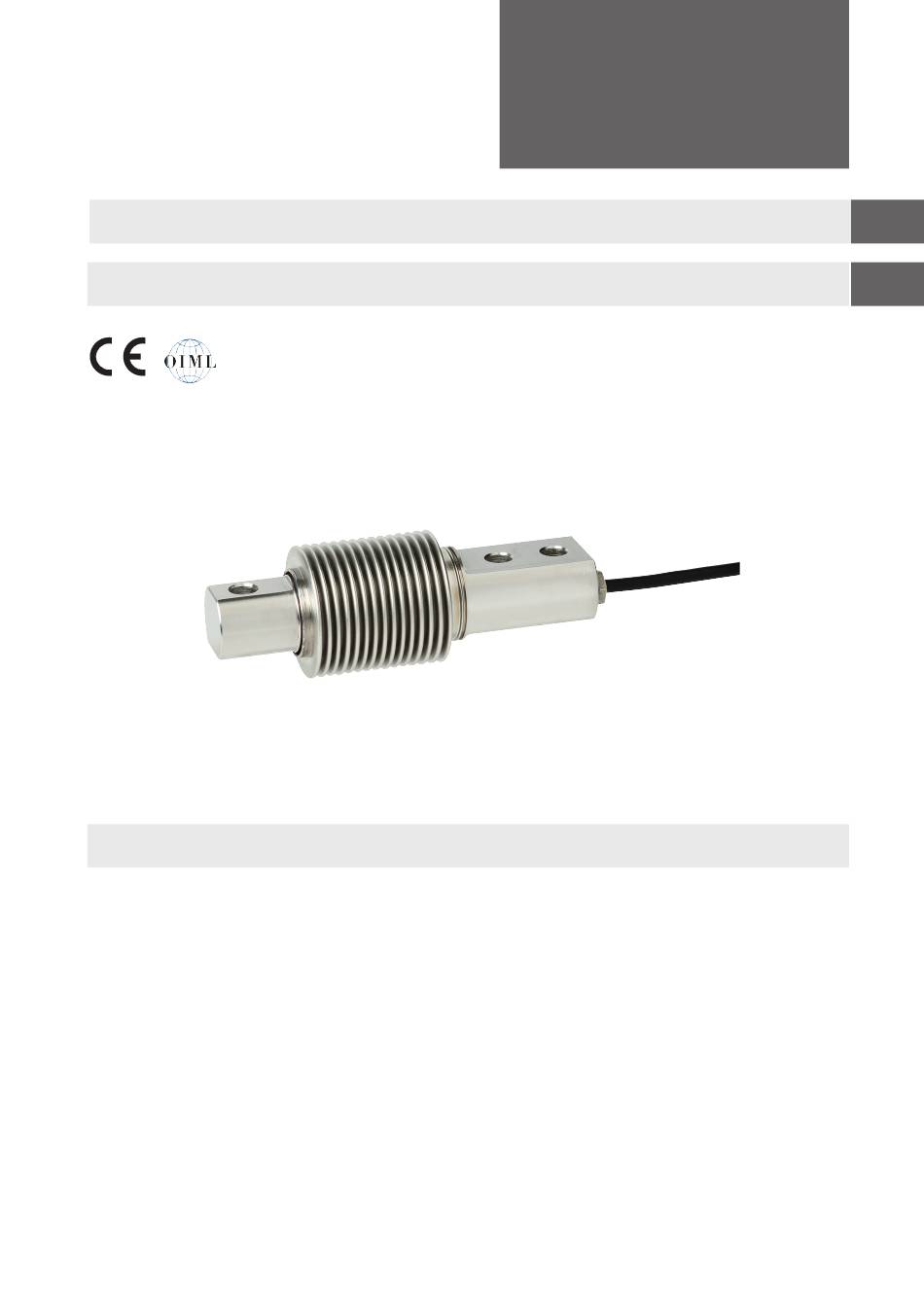

- Page 1 Operating instructions Betriebsanleitung Bending beam, model F3203 Biegestab, Typ F3203 Model F3203...
- Page 2 ® WIKA ist eine geschützte Marke in verschiedenen Ländern. ® Prior to starting any work, read the operating instructions! Keep for later use! Vor Beginn aller Arbeiten Betriebsanleitung lesen! Zum späteren Gebrauch aufbewahren! WIKA Operating instructions, model F3203...
-
Page 3: Table Of Contents
8.3 Disposal ..... . . 17 9. Specifications 9.1 Approvals ..... . 19 10. Accessories Annex: EU declaration of conformity WIKA operating instructions, model F3203... -
Page 4: General Information
3-wire Two connection leads are used for the voltage supply. One connection lead is used for the measuring signal. Positive power supply terminal Negative power supply terminal Positive output terminal Negative output terminal Shield Case WIKA operating instructions, model F3203... -
Page 5: Design And Function
The resulting mechanical tensions are measured by the applied strain gauges and output as a raw electrical signal. 2.3 Scope of delivery Bending beam ■ Operating instructions ■ WIKA operating instructions, model F3203... -
Page 6: Safety
DANGER! ... indicates a potentially dangerous situation that can result in serious injury or death, if not avoided. Information ... points out useful tips, recommendations and information for efficient and trouble-free operation. WIKA operating instructions, model F3203... -
Page 7: Intended Use
Wires, plugs and sockets must be protected from contamination. The manufacturer shall not be liable for claims of any type based on operation contrary to the intended use. WIKA operating instructions, model F3203... -
Page 8: Improper Use
■ intended use. that personal protective equipment is available. ■ WIKA operating instructions, model F3203... -
Page 9: Personnel Qualification
The operator is in no way relieved of his obligations under labour law for the safety and the protection of workers' health. The design of the personal protective equipment must take into account all operating parameters of the place of use. WIKA operating instructions, model F3203... -
Page 10: Labelling, Safety Marks
Force direction, the direction of the arrow indicates the direction of the loading Ingress protection per IEC/EN 60529 Supply voltage, excitation voltage for mV/V sensor Output signal Rated load WIKA operating instructions, model F3203... -
Page 11: Transport, Packaging And Storage
Mechanical vibration, mechanical shock (putting it down hard) ■ Dust, dirt, and other objects may not be deposited in such a way that they form a ■ force shunt with the measuring spring, since this will falsify the measuring signal. WIKA operating instructions, model F3203... -
Page 12: Commissioning, Operation
Avoid torsional torques, off-centre loads and transverse loads or lateral forces. Trans- ■ verse loads and lateral forces also include the corresponding components of the measurands that are introduced slanted. The bending beam may only be subjected to loads in the type of bearing provided. ■ WIKA operating instructions, model F3203... -
Page 13: Mounting
Screw the bending beam together with the mounting surface . Load the bending beam in tension or compression, depending on the calibration. The direction of force can be read from the arrow on the product label. WIKA operating instructions, model F3203... -
Page 14: Electrical Connection
Standard pin assignment for the cable (Green) Exc+ (Red) Sig+ (Black) Exc- (White) Sig- (Shield) Electrical connection Excitation voltage (Exc+) Green Excitation voltage (Exc-) Black Signal (Sig+) Signal (Sig-) White Shield Shield WIKA operating instructions, model F3203... -
Page 15: Faults
Signal span varies EMC interference sources Shield instrument; cable in the environment, e.g., shielding; remove source of frequency converter interference Signal span drops/too small Mechanical overloading Consult the manufacturer Defective instruments must be returned to the manufacturer. WIKA operating instructions, model F3203... -
Page 16: Maintenance And Cleaning
Do not use any hard or pointed objects for cleaning. 7.3 Recalibration DAkkS calibration certificate, traceable and accredited in accordance with ISO/IEC 17025: We recommend that the bending beam is regularly recalibrated by the manufacturer, with time intervals of approx. 24 months. WIKA operating instructions, model F3203... -
Page 17: Dismounting, Return And Disposal
Dispose of instrument components and packaging materials in an environmentally compatible way and in accordance with the country-specific waste disposal regulations. Do not dispose of with household waste. Ensure a proper disposal in accordance with national regulations. WIKA operating instructions, model F3203... -
Page 18: Specifications
Excitation voltage B DC 10 ... 15 V U, nom Ingress protection (per IEC/EN 60529) IP68 and IP69K Weight 0.5 kg 1) Relative linearity error is specified in acc. with directive VDI/VDE/DKD 2638 chap. 3.2.6 WIKA operating instructions, model F3203... -
Page 19: Approvals
9. Specifications Dimensions in mm PVC cable ∅4 9.1 Approvals Logo Description Country EU declaration of conformity European Union RoHS directive ■ OIML International International Organization of Legal Metrology ■ WIKA operating instructions, model F3203... -
Page 20: Accessories
Junction box is required for trimming of a signal. AZK01 Mounting options as with AZK03. As well as the AZK03 mounting kit, base plates, load feet and rubber elements are also available. Dimensions on request WIKA operating instructions, model F3203... -
Page 21: Annex: Eu Declaration Of Conformity
Annex: EU declaration of conformity WIKA operating instructions, model F3203... - Page 22 WIKA operating instructions, model F3203...
- Page 23 8.3 Entsorgung ..... . 36 9. Technische Daten 9.1 Zulassungen ..... 38 10. Zubehör Anlage: EU-Konformitätserklärung WIKA Betriebsanleitung, Typ F3203...
-
Page 24: Allgemeines
Der Speisestrom ist das Messsignal. 3-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung. Eine Anschlussleitung dient für das Messsignal. Positiver Versorgungsanschluss Negativer Versorgungsanschluss Positiver Messanschluss Negativer Messanschluss Positiver Versorgungsanschluss für Relais (Signalhub) Negativer Versorgungsanschluss für Relais (Signalhub) Schirm Gehäuse x-polig Pinbelegung WIKA Betriebsanleitung, Typen F3203... -
Page 25: Aufbau Und Funktion
Messfeder und aufgeklebten Dehnungsmessstreifen. Der Messkörper ist aus nicht- rostendem CrNi-Stahl gefertigt und wird durch in Kraftrichtung eingeleitete Druckkraft elastisch verformt. Die entstehenden mechanischen Spannungen werden dann durch die aufgebrachten Dehnungsmessstreifen gemessen und als elektrisches Rohsignal ausgegeben. 12.3 Lieferumfang Biegestab ■ Betriebsanleitung ■ WIKA Betriebsanleitung, Typ F3203... -
Page 26: Sicherheit De
... weist auf eine möglicherweise gefährliche Situation im explosionsge- fährdeten Bereich hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. Information ... hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. WIKA Betriebsanleitung, Typen F3203... -
Page 27: Bestimmungsgemäße Verwendung
Elektronische Präzisionsmessgeräte mit erforderlicher Sorgfalt behandeln (vor Nässe, Stößen, starken Magnetfeldern, statischer Elektrizität und extremen Temperaturen schützen, keine Gegenstände in das Gerät bzw. Öffnungen einführen). Litzen, Stecker und Buchsen vor Verschmutzung schützen. Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. WIKA Betriebsanleitung, Typ F3203... -
Page 28: Fehlgebrauch
Erste Hilfe und Umweltschutz unterwiesen wird, sowie die Betriebsanlei- tung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. dass das Gerät gemäß der bestimmungsgemäßen Verwendung für den Anwen- ■ dungsfall geeignet ist. dass die persönliche Schutzausrüstung verfügbar ist. ■ WIKA Betriebsanleitung, Typen F3203... -
Page 29: Personalqualifikation
Der Betreiber wird durch diese Vorschläge in keiner Weise von seinen arbeitsrechtlichen Pflichten zur Sicherheit und dem Schutz der Gesundheit der Arbeit- nehmer entbunden. Die Bemessung der persönlichen Schutzausrüstung muss unter Berücksichtigung aller Betriebsparameter des Einsatzortes erfolgen. WIKA Betriebsanleitung, Typ F3203... -
Page 30: Beschilderung, Sicherheitskennzeichnungen
Seriennummer, TAG-Nummer Herstellungsdatum Kalenderwoche/Jahr Anschlussbelegung Adresse Kraftrichtung (Druckkraft) Schutzart gem. DIN EN 60259 Versorgungsspannung, Speisespannung bei mV/V-Sensor Ausgangssignal Nennlast WIKA Betriebsanleitung, Typen F3203... -
Page 31: Transport, Verpackung Und Lagerung
Feuchtigkeit: 35 ... 85 % relative Feuchte (keine Betauung) ■ Folgende Einflüsse vermeiden: Mechanische Vibration, mechanischer Schock (hartes Aufstellen) ■ Staub, Schmutz und sonstige Gegenstände dürfen sich nicht so ablagern, dass ■ sie einen Kraftnebenschluss zur Messfeder bilden, da dadurch das Messsignal verfälscht wird. WIKA Betriebsanleitung, Typ F3203... -
Page 32: Inbetriebnahme, Betrieb
Der Biegestab darf nicht als Steighilfe verwendet werden. ■ Das Ausgangssignal und die Anschlussbelegung sind auf dem Typenschild vermerkt. ■ Die Last, die auf den Biegestab wirkt, darf nur in Lastrichtung wirken. ■ Die wirkenden Kräfte werden über die eingebrachten Bohrungen eingeleitet. ■ WIKA Betriebsanleitung, Typen F3203... -
Page 33: Montage
Anwendungen oder wenn die Applikation behördlichen Vorschriften unterliegt, müssen die der Norm entsprechenden Kalkulationen durchgeführt werden. Den Biegestab mit der Montagefläche verschrauben. Den Biegestab je nach Kalib- rierung auf Zug oder Druck belasten. WIKA Betriebsanleitung, Typ F3203... -
Page 34: Elektrischer Anschluss
Aufnehmer, Verstärker und Verarbeitungs- bzw. Anzeigeeinheit dürfen nicht mehrfach ■ geerdet werden. Die Anschlussbelegung des Kabels und des Kabelmessverstärkers (optional angebaut) sind dem Typenschild zu entnehmen. Standard-Anschlussbelegung des Kabels Elektrischer Anschluss Grün Speisespannung (Exc+) Speisespannung (Exc-) Schwarz Signal (Sig+) Signal (Sig-) Weiß Schirm Schirm WIKA Betriebsanleitung, Typen F3203... -
Page 35: Störungen
Kraftänderung falsche Pinbelegung Signalspanne schwankend EMV-Störquellen in Gerät abschirmen; Leitungs- Umgebung, z. B. Frequenz- abschirmung; Störquelle umrichter entfernen Signalspanne fällt ab/zu klein Mechanische Überlastung Rücksprache mit Hersteller Defekte Geräte sind an den Hersteller zurückzusenden. WIKA Betriebsanleitung, Typ F3203... -
Page 36: Wartung Und Reinigung
Keine aggressiven Reinigungsmittel verwenden. ▶ Keine harten und spitzen Gegenstände zur Reinigung verwenden. 17.3 Rekalibrierung DAkkS-Schein - amtliche Bescheinigungen: Es wird empfohlen, den Biegestab in regelmäßigen Zeitabständen von ca. 24 Monaten durch den Hersteller rekalibrieren zu lassen. WIKA Betriebsanleitung, Typen F3203... -
Page 37: Demontage, Rücksendung Und Entsorgung
18.3 Entsorgung Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezifi- schen Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen. Nicht mit dem Hausmüll entsorgen. Für eine geordnete Entsorgung gemäß nationaler Vorgaben sorgen. WIKA Betriebsanleitung, Typ F3203... -
Page 38: Technische Daten
Elektrischer Anschluss Messkabel Ø 4 x 3 m Speisespannung B DC 10 ... 15 V U,nom Schutzart (nach IEC/EN 60529) IP68 und IP69K Gewicht 0,5 kg 1) Relative Linearitätsabweichung ist gem. Richtlinie VDI/VDE/DKD 2638 Kap. 3.2.6 angegeben WIKA Betriebsanleitung, Typen F3203... -
Page 39: Zulassungen
9. Technische Daten Abmessungen in mm 19.1 Zulassungen Logo Beschreibung Land EU-Konformitätserklärung Europäische Union RoHS-Richtlinie ■ Internationale Organisation für gesetzliches Mess- International wesen WIKA Betriebsanleitung, Typ F3203... -
Page 40: Zubehör
Gewicht 2,4 kg Montagemöglichkeiten Tangentiale Montage Radiale Montage Hinweis: Für das Trimmen eines Signals ist ein Anschlusskasten erforderlich AZK01 Montagemöglichkeiten wie bei AZK03. Neben dem Einbausatz AZK03 sind auch Grundplatten, Lastfüße und Gummielemente verfügbar. Abmessungen auf Anfrage WIKA Betriebsanleitung, Typen F3203... -
Page 41: Anlage: Eu-Konformitätserklärung
Anlage: EU-Konformitätserklärung WIKA Betriebsanleitung, Typ F3203... - Page 42 WIKA Betriebsanleitung, Typen F3203...
- Page 43 WIKA Betriebsanleitung, Typ F3203...
- Page 44 WIKA subsidiaries worldwide can be found online at www.wika.com. WIKA-Niederlassungen weltweit finden Sie online unter www.wika.de. WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg • Germany Tel. +49 9372 132-0 +49 9372 132-406 info@wika.de www.wika.com Operating instructions, model F3203...
