Summary of Contents for jeiko JKS5056

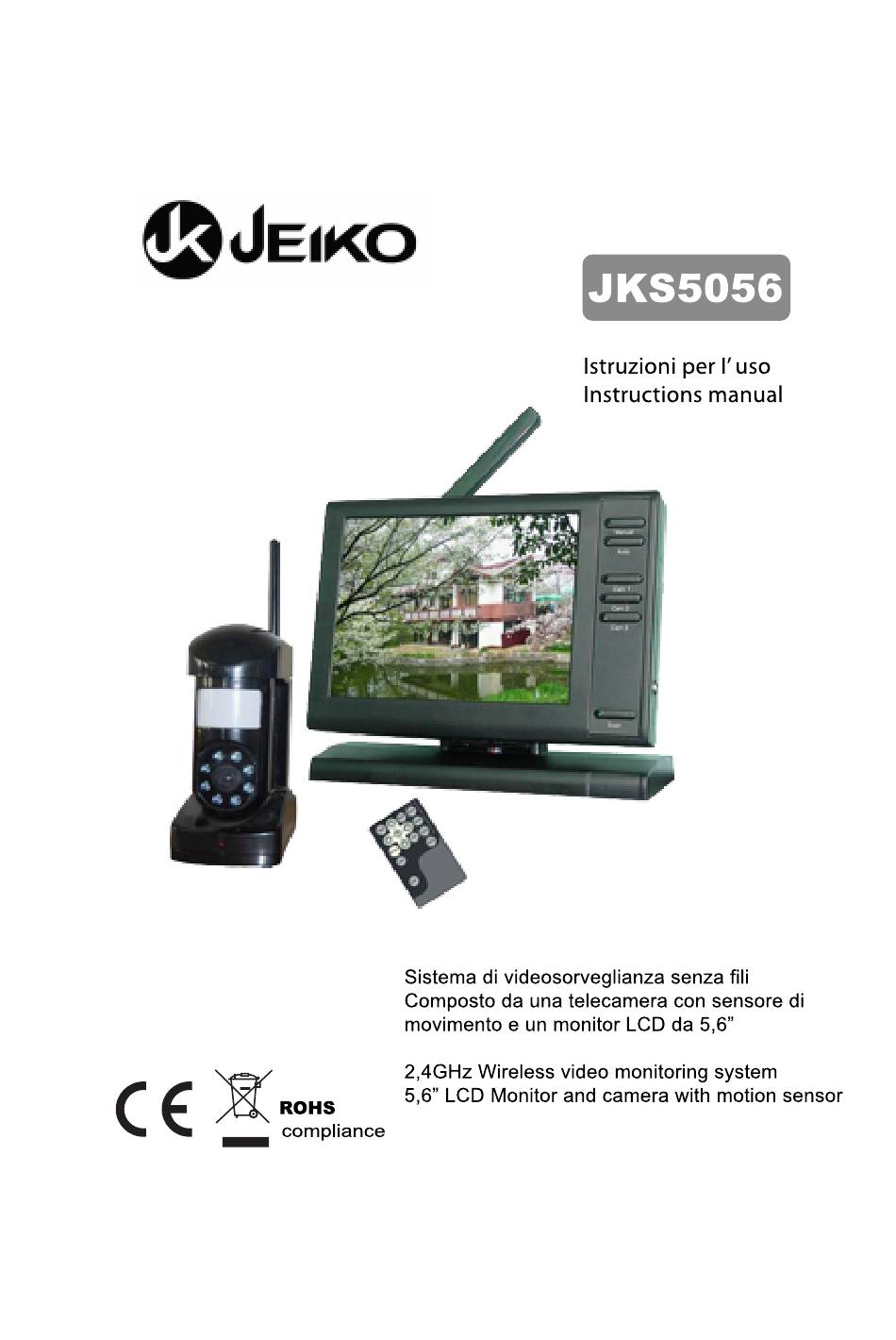

- Page 3 SISTEMA DI VIDEO-SORVEGLIANZA SENZA FILI CON TELECAMERA E SENSORE DI MOVIMENTO JKS5056 MANUALE D’USO...
- Page 4 INTRODUZIONE Gentile Cliente,la ringraziamo di aver scelto un nostro prodotto e confidiamo che questa scelta soddisfi a pieno le Sue aspettative. Prima di utilizzare questo apparecchio, La invitiamo a leggere attentamente il presente “libretto di istruzioni per l’uso” al fine di ottimizzarne le caratteristiche funzionali ed eliminare qualsiasi inconveniente che potrebbe insorgere da un uso errato o non conforme dello stesso.
- Page 5 FONTI ALIMENTAZIONE Questo apparecchio funziona collegato elettricamente tramite l’alimentatore in dotazione. 1. Collegare l’alimentatore AC/DC alla presa di corrente. 2. Collegare il jack dell’alimentatore alla presa dell’apparecchio 3. Assicurarsi che il voltaggio sia uguale a quello riportato sulla targa dei dati caratteristici posizionata sull’alimentatore. Collegare il rispettivo alimentatore al monitor e alla telecamera...
-
Page 6: Contenuto Della Confezione
CARATTERISTICHE /// 1) Tecnologia Wireless da 2.4 GHz. 2) Selettore “Source” per visionare immagini delle telecamere senza file e con fili 3) Il sistema supporta fino a 3 telecamere 4) Se il monitor è utilizzato con telecamere dotate di sensore di movimento, ogni sensore puo’... - Page 7 3. Utilizzare l’adattatore di corrente AC/DC 12Volt della telecamera, consigliamo collegare, prima la spina, per assicurarsi che la telecamera non superi i due metri di distanza dalla presa di corrente più vicina. TELECAMERA SENZA FILI SUPPORTO PER INSTALLAZIONE A INSTALLAZIONE MONTAGGIO PARETE A PARETE...
- Page 8 2. Collegare il cavo adattatore al terminale con presa miniDin del monitor. 3. Collegare l’adattatore di corrente del monitor LCD alla presa situata sul retro del supporto e inserire l’adattatore nella presa a muro. 4. Accendere il monitor LCD premendo il pulsante POWER . Scegliere il luogo dove posizionare il monitor LCD fissato a parete o in appoggio su mobile o scrivania.
-
Page 9: Modalita' Di Funzionamento
FUNZIONAMENTO MULTI-CAMERA /// Il sistema di sorveglianza Wireless JKS5056 è stato disegnato per funzionare con 3 telecamere senza filo. In modo da consentire il funzionamento con telecamere addizionali che potrà acquistare . IMPORTANTE: Quando vengono utilizzate più telecamere, dovrà assicurarsi che le telecamere vengano assegnate al canale specifico, regolando l’interruttore DIP corrispondente. -
Page 10: Funzioni Del Monitor
SCAN Premendo il pulsante SCAN, il sistema entrerà nel modo scanner. Il display del monitor diventerà buio posizionandosi in modo standby mentre il sistema analizza costantemente le telecamere attive. Nel momento in cui il dispositivo rilevasse un rumore o suono a un livello superiore a quello prefissato nella telecamera, il monitor visualizzerà... - Page 11 TASTO ACCENSIONE (Power) Premere per accendere o spegnere il monitor LCD TASTO SOURCE Premere per selezionare la sorgente di provenienza delle immagini ( telecamera a filo, WIRELESS telecamere senza filo). TASTO MENU Premendo il tasto Menu sequenzialmente si accede alle regolazioni del livello sonoro di allarme, Luminosità, Contrasto, Colore, Tinta, capovolgimento immagine orizzontale, capovolgimento immagine verticale.
-
Page 12: Smaltimento Dell'apparecchio
Alimentazione Controllare che la fonte di alimentazione corrisponda a quella indicata sulla targa dei dati caratteristici posizionata sul fondo dell’apparecchio e sull’alimentatore. PULIZIA - MANUTENZIONE – SMALTIMENTO PULIZIA E MANUTENZIONE • Per pulire l’apparecchio usare un panno umido senza utilizzare materiali o detergenti abrasivi. Attenzione •Non bagnare l’apparecchio •Non immergere l’apparecchio in acqua o altri liquidi. - Page 13 nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti”.Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.
-
Page 14: Dichiarazione Di Conformita
Batteria: Batteria ricaricabile Opzionale (per Autonomia 2 ore in modalità continua Monitor) Autonomia 3 ore in modalità stand-by Batteria ricaricabile Opzionale (per Autonomia 10 ore in modalità continua Batteria) Generale: Temperatura di funzionamento: -10°C + 40°C i d i à t Le caratteristiche sono soggette a variazioni senza preavviso. - Page 15 ATTIVAZIONE DEL SERVIZIO DI ASSISTENZA IN GARANZIA: Ogni prodotto JEIKO, coperto da garanzia, al quale sia stato riscontrato un malfunzionamento,viene ritirato e riconsegnato tramite corriere convenzionato direttamente al domicilio del consumatore. Per usufruire di questo servizio, contattare il Service Support: •...
- Page 16 INSTALLAZIONE MONITOR A PARETE Per installare il monito alla parete, dovrà realizzare due fori con un trapano elettrico, prendendo come riferimento la seguente dima.Utilizzare i tasselli e le viti a corredo per fissare il monitor sulla parete.
- Page 17 2,4Ghz WIRELESS MONITORING SYSTEM 5,6” MONITOR & MOTION SENSOR CAMERA JKS5056...
- Page 18 INTRODUCTION Dear Customer, We would like to thank you for selecting our product and hope this choice thoroughly satisfies your requirements .Before operating the units we would like you to read this “instruction manual” carefully in order to apply all features at their best and to avoid any inconvenience due to improper use WARNING Please read all information included in this manual carefully as it supplies important safety indications for installation, use and maintenance of the product.
-
Page 19: Power Supply
POWER SUPPLY /// This product needs to be connected with the AC/DC adapter included 1. Connect the AC/DC adapter with the female plug in the wall.. 2. Connect the jack plug from AC/DC adapter to female jack of the unit. 3. -
Page 20: System Contents
FEATURES/// 1). 2.4GHz wireless technology, 5.6-inch LCD for good picture display 2). Manual switch wired and wireless camera via pressing the button “Source”. 3). Supports up to 3 cameras 4). If the monitor is used together with our cameras with motion detection function, each camera’s motion can be armed and disarmed independently on the monitor. -
Page 21: Installing The Lcd Monitor
3. Use the camera 12V power adaptor, connect power jack to the rear of the tabletop base. Make sure the camera is within reach of an AC power outlet. 4. Select the Camera operating channel on the DIP switch in the battery compartment by moving switches 1, 2, or 3 to the down position. -
Page 22: Multi-Camera Operation
2. Connect the adapter cable to the LCD monitor.. 3. Plug the LCD monitor AC power plug into the power jack on the rear of the LCD base. 4. Turn on the LCD monitor by pressing the top POWER button. 5. -
Page 23: Operating Modes
The LCD monitor’s DIP switch located on the Bottom panel of the LCD monitor should be adjusted to reflect the channel in use. MOTION-SENSING CAMERAS/// The cameras are equipped with a motion sensor PIR. When a camera detects motion, a red light flashes on the camera and an audio alert sounds on the LCD monitor. -
Page 24: Monitor Functions
AUTO Pressing the Auto button places the system in Auto mode. In this mode, the system automatically rotates through all active cameras. When a camera detects motion, the LCD monitor will display the picture from the camera for a few seconds, and the beeper will sound. To avoid searching channels that do not have cameras/transmitters assigned to them, set the DIP switches (located on the bottom panel of the LCD monitor) for those corresponding channels to the off position. -
Page 25: Troubleshooting
TROUBLE SHOOTING/// If you are having trouble operating this product, please consult the guide below: Symptom Remedies No Camera picture 1. Check all connectors. Make sure camera(s) & monitor switched ON. 2. Ensure camera(s) & monitor are set to correct channel(s). 3. - Page 26 INFORMATION FOR PURCHASE OF DOMESTIC APPLIANCES/// This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of its working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate this from other types of wastes and recycle it responsibly to promote the sustainable reuse of material resources.
-
Page 27: Specification
SPECIFICATION/// Camera (Transmitter): TV System PAL/NTSC standard Image Sensor 1/4" CMOS Integrated Lens 4.3mm, F1.8 fixed focus Resolution 360 horizontal TV lines Signal/Noise Ratio 48db Frequency Range 2.41-2.47GHZ Illuminator LED 8pcs Mini. Illumination 0.1Lux Current Consumption 180mA Modulation Power Supply DC 12V, 0.4 A Overall size 58W*175H*96Dmm... -
Page 28: Declaration Of Conformity
This service is totally free of charges. For this service please contact Service Support.: • Tel. +39 031 712304• Fax. + 39 031 782838 e-mail: service1@jeiko.eu www.jeiko.eu... - Page 29 WALL MOUNTING CAMERA /// Drilling Template for Wall Mounting Camera (s) /// For wall-mounting Camera (s), drill two holes using a 1/4” drill bit and the template below. Insert supplied wall anchors into holes and secure Camera to wall with supplied screws.
- Page 30 DRILLING TEMPLATE FOR WALL MOUNTING MONITOR/// For wall-mounting Monitor, drill two holes using a 1/4” drill bit and the template below.Insert supplied wall anchors into holes and secure monitor to wall with supplied screws.
- Page 32 Reseller stamp Please attached purchase receipt Distributed by DK DIGITAL ITALIA s.r.l. Via Bisbino 29 22072 Cermenate (CO) info@jeiko.eu www.jeiko.eu Cod. JKS5056 - Ed 1/2008...
