Summary of Contents for Gewa Abilia Control TV

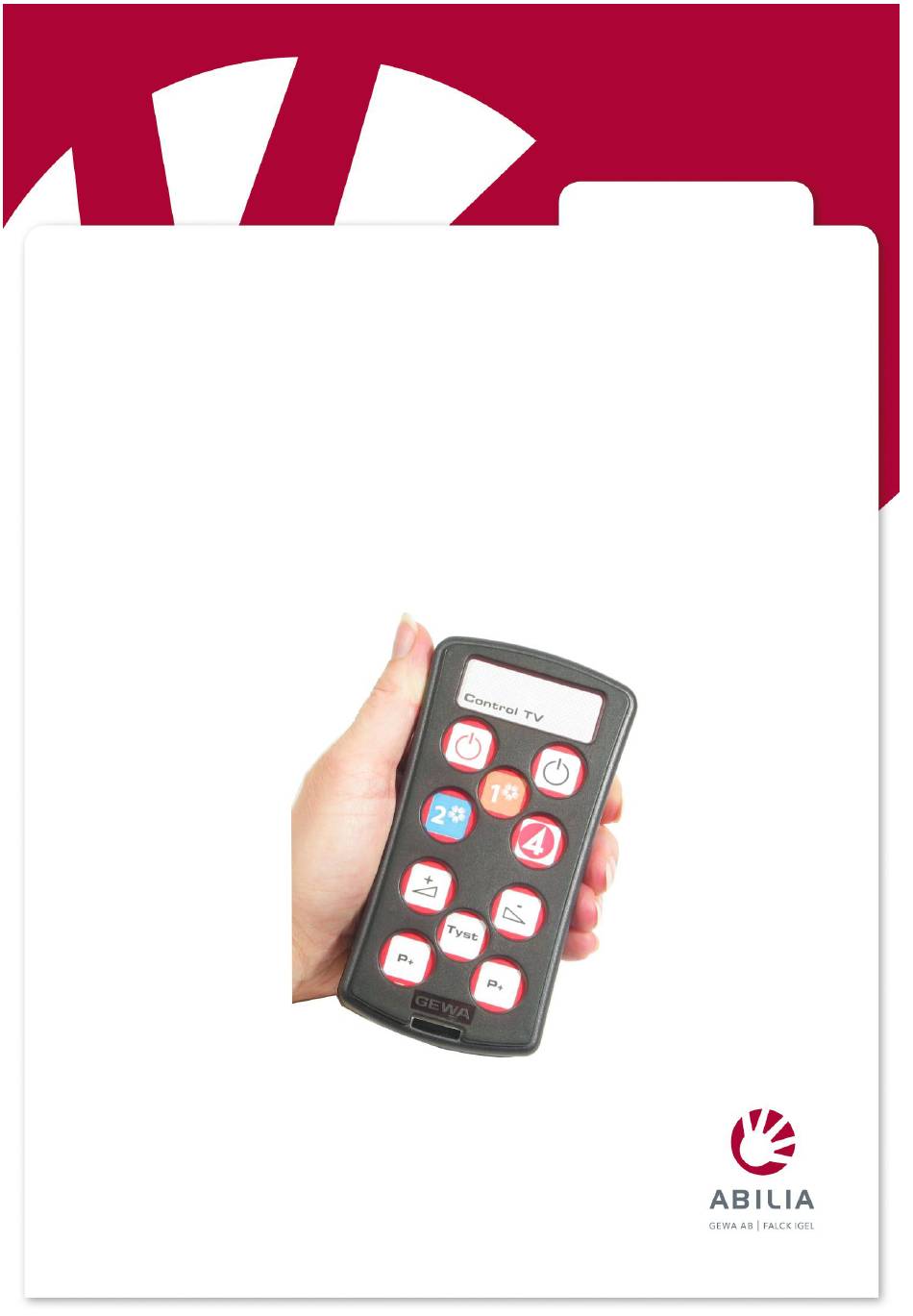

- Page 1 M anual Control TV Svensk bruksanvisning English manual...
-
Page 2: Table Of Contents
Innehållsförteckning/Content Svenska ......................... 3 Inledning ....................... 3 Sätta i batterier ....................3 Batterivarning ....................3 Märkning av knappar ..................4 Lära in IR-koder från en annan fjärrkontroll ............ 4 Återställning till fabriksinställning ..............7 Inställning av ljudsignal ..................7 Rengöring ......................7 Tillbehör ....................... -
Page 3: Svenska
Svenska Inledning Control TV är en programmerbar fjärrkontroll, vilket innebär att det är möjligt att lära in IR-koder från olika typer av fjärrkontroller TV, Digitalbox, DVD m.m. Control TV har stora försänkta trycknappar som kan märkas med symboler. Tryckknapparna är lätta att trycka på och ger också en ljudsignal. Inlärda IR-koder ligger kvar även om batterierna tas bort eller tar slut. -
Page 4: Märkning Av Knappar
Märkning nästa avsnitt. Om man tycker att medföljande märkning inte passar så kan man gå in på www.gewa.se och klicka på Produkter/Programvaror/Overlay design/Control TV och ladda ner ett Word-dokument med fler symboler. I det dokumentet kan man arrangera sin egen märkning. Där finns också symboler för DVD, CD mm. - Page 5 4. Tryck och håll ner Volymknappen på original-fjärrkontrollen. Släpp när lysdiod B lyser grönt. Det kan ta upp till 10 sekunder. Om lysdioden B återgår till att lysa orange trycker man ytterligare en eller flera gånger tills den blinkar grönt och lysdiod B blinkar rött. När lysdiod A blinkar rött är inlärningen klar.
- Page 6 Tips 3: Vissa fjärrkontroller har en väldigt svag IR-signal som gör att det är svårt att lära in IR-signalen. Man kan då testa hur stark IR-signalen är. 1. Tryck på P och knapp 1 samtidigt. Lysdiod A blinkar rött. 2. Tryck på valfri knapp på original-fjärrkontrollen och kontrollera att lysdiod B blinkar grönt.
-
Page 7: Återställning Till Fabriksinställning
Återställning till fabriksinställning Med Control TV har man möjlighet att återställa alla knappar till fabriksinställning. Alla inlärda IR-koder raderas. 1. Ta bort rastret och dra ut märkningen tills Siffror siffrorna för knapparna syns. 2. Tryck på P och knapp 3 samtidigt. 3. -
Page 8: Tillbehör
Tillbehör Tillbehör som medföljer Control TV Art.nr Benämning Beskrivning Antal ------ Märkningsark A4-ark med olika märkning av 2 st knappar 425712 Raster Control TV 1 st Tekniska data Manöverkraft på knappar: < 1 N (100 gr) Fysiska mått (L x B x H): 134 x 70 x 25 mm Vikt inkl batterier: 180 gr... -
Page 9: English
English Introduction Control TV is a programmable remote control, which means that it is possible to learn IR codes from different kinds of remote controls; TV, Digital box, DVD a.s.o. Control TV has large recessed keys which can be marked with symbols. The buttons are easily pressed and also give a beep. -
Page 10: Labelling Keys
Marking programming next section. label If you are not satisfied with the enclosed labelling go to www.gewa.se and click Products/Software/Overlay design/Overlay design Control TV. Download a Word document with additional symbols. In that document it is possible to create a personal labelling. There are also symbols for DVD, CD a. s o. - Page 11 4. Press and hold the Volume key on the original transmitter. Release the key when the indicator light gives a green light. This might take up to 10 seconds. If the indicator light B goes orange press one or several times again until it flashes green and the indicator light B flashes red.
- Page 12 Tip 3: Some transmitters have a very weak IR-signal which makes it difficult to replicate the IR-signal. Do as follows to check how strong the IR-signal is: 1. Press P and 1 at the same time. The indicator light A flashes red. 2.
-
Page 13: Resetting Control Tv To Factory Setting
Resetting Control TV to factory setting With Control TV it is possible to reset all keys Digits to factory setting. All learnt IR codes will be erased. 1. Remove the keyguard and pull out the labelling until the key digits show. 2. -
Page 14: Accessories
Accessories Accessories included with Control TV Art.no Denomination Description ------ Note sheet A4-sheet with different notes for programmed keys 425712 Keyguard Control Technical data Key force: < 1 N (100 gr) Measurements (L x W x H): 134 x 70 x 25 mm Weight (batteries included): 180 gr Operating temperature (not... -
Page 15: Recycling Waste Electrical And Electronic Eguipment
Recycling Waste Electrical and Electronic Eguipment Control TV contains electronic components that must be recycled. When the product is of no use, hand it in to a recycling centre for waste of electrical and electronic equipment. - Page 16 Abilia AB, Kung Hans väg 3, Sollentuna, Box 92, 191 22 Sollentuna, Sweden Phone +46 (0)8-594 694 00 | Fax +46 (0)8-594 694 19 | info@abilia.se | www.abilia.se Art.no: 808655. Doc: Manual Control TV SE GB. Ver: E. Date: 2011-03-24.
