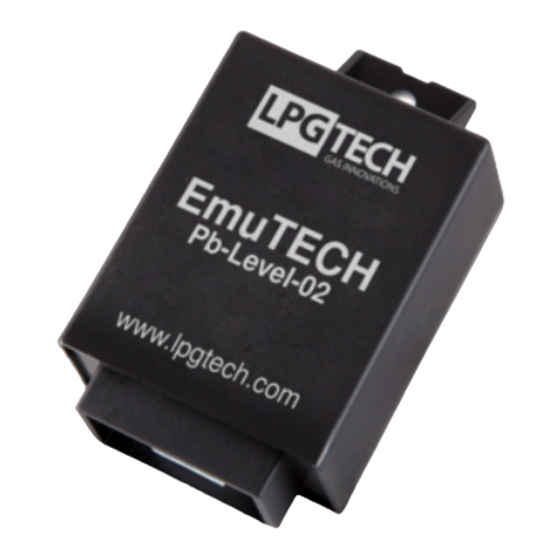

LPGTECH EmuTECH Pb-Level-02 Quick Start Manual

Sposób montażu:
1. Określić przewód sygnałowy - napięcie na nim musi zmieniać się w zależności od poziomu benzyny.
2. Następnie rozciąć ten przewód i podłączyć:
- przewód zielony emulatora do przewodu idącego w stronę ECU auta,
- przewód żółty do przewodu sygnałowego z pływaka,
- przewód brązowy podłączyć do przewodu masowego czujnika poziomu benzyny,
- przewód pomarańczowy podłączyć do zasilania pompy.
3. Zasilanie emulatora podłączyć za bezpiecznikiem 4A znajdującym się w wiązce instalacji gazowej.
4. Masę emulatora podłączyć do akumulatora.
Fitting instructions:
1. Please determine fuel level signal wire - voltage should vary depends on fuel level in the tank.
2. Cut and connect:
- green wire to vehicle ECU side,
- yellow wire to fuel pump connector side,
- brown wire must be connected to fuel level sensor ground (not vehicle or fuel pump ground),
- orange wire should be connected to fuel pump feeding.
3. Emulator power supply must be connected to supply wire after the 4A fuse in LPG/CNG controller
wiring harness.
4. Emulator ground should be connected to negative battery terminal.
:
1.
.
2.
-
-
-
-
3.
.
4.
UWAGA! Istnieje możliwość podłączenia zasilania do + wskaźnika poziomu gazu (+WPG). W tym celu należy w programie Gas Setting zaznaczyć opcję
„EmuTECH Pb-Level-02" w zaawansowanych ustawieniach czujnika poziomu gazu. Przewód masy należy dołączyć do masy elektrozaworu gazu.
Szczegółowa instrukcja obsługi dostępna jest na stronie www.lpgtech.pl, w dziale DO POBRANIA.
WARNING! It is possible to connect the power supply to the + of gas level indicator (+WPG). After connecting please select "EmuTECH Pb-Level-02"
function in advanced gas level sensor settings. Ground wire should be connected to electrovalve ground. Please visit www.lpgtech.com (DOWNLOAD
section) for the detailed manual.
!
"EmuTECH Pb-Level-02"
.
EmuTECH Pb-Level-02:

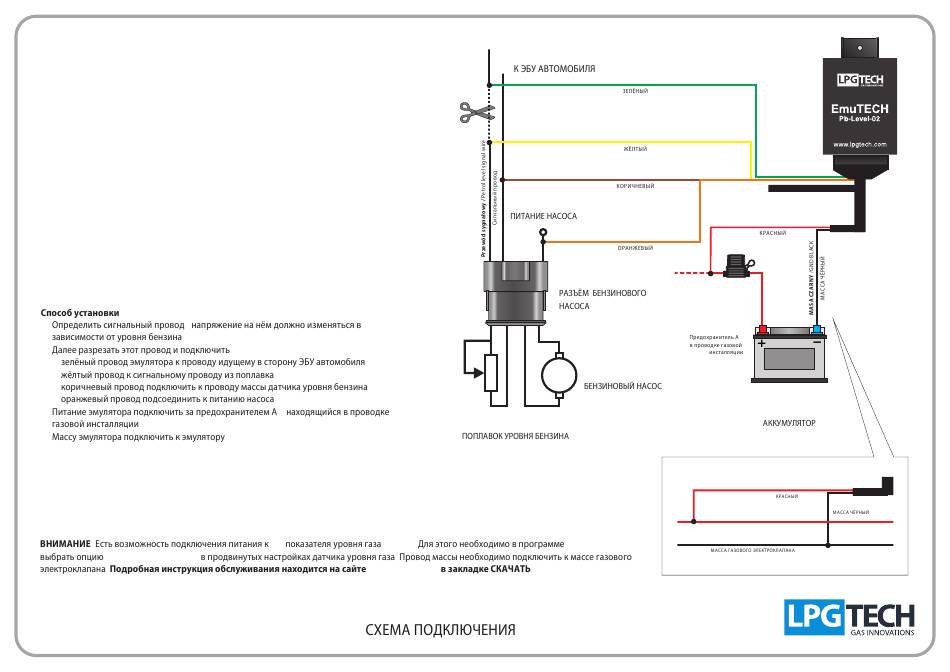

SCHEMAT PODŁĄCZENIA / CONNECTION DIAGRAM /
WERSJA PRODUKCYJNA NR 1 / PRODUCTION VERSION NO. 1
-
:
,
,
.
4,
.
"+"
DO ECU AUTA
TO ECU
ZASILANIE POMPY
FUEL PUMP FEEDING VOLTAGE
,
PŁYWAK POZIOMU BENZYNY / FUEL LEVEL SENSOR
(+WPG).
.
www.lpgtech.ru, .
ZIELONY / GREEN
ŻÓŁTY / YELLOW
BRĄZOWY / BROWN
+12V CZERWONY / +12V RED
POMARAŃCZOWY / ORANGE
ZŁĄCZE POMPY BENZYNY
FUEL PUMP CONNECTOR
Bezpiecznik 4A
w wiązce instalacji
gazowej
4A fuse in gas controller
wiring harness
POMPA BENZYNY
M
FUEL PUMP
MASA ELEKTROZAWORU GAZU / GND LPG/CNG ELECTROVALVE
Gas Setting
+12V
4A
4
AKUMULATOR
BATTERY
+12V CZERWONY / +12V RED
+12V
MASA CZARNY / GND BLACK
+ WPG / + WPG
+ WPG
