Mosmatic DR 520 Quick Start Manual

DR 520
No. 80.662
Montageanleitung
( Diese Anleitung gilt für das Basismodel sowie für
daraus entstehende Versionen)
Achtung:
Hochdruck 500bar
nicht ungeschützt
verwenden!
i
b
a

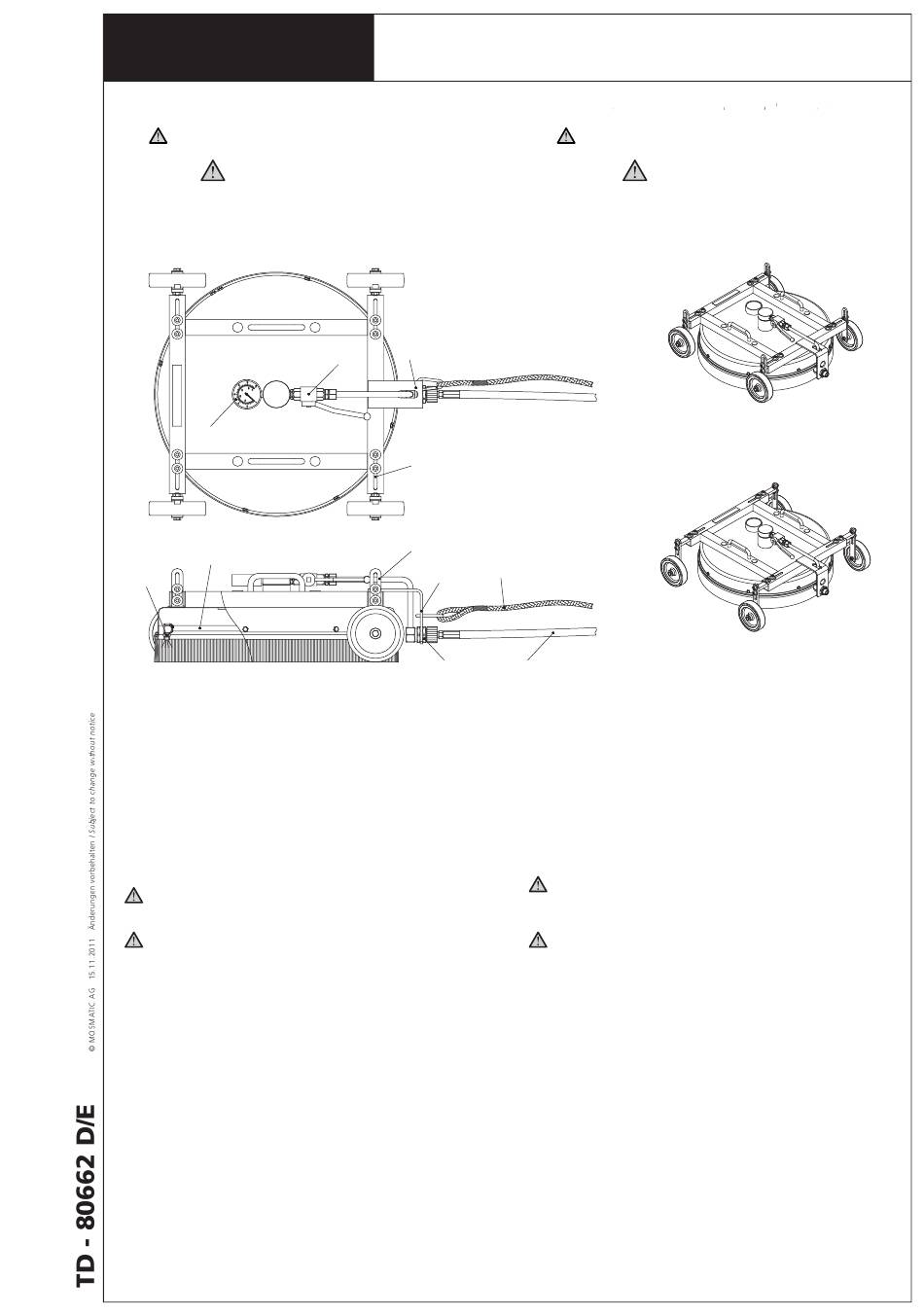

1. Die Düsen (a / nicht inbegriffen) in den Kreiselarm (b) schrauben.
2. Das Sicherungsseil mit Karabinerhaken (c / nicht inbegriffen) in die
Sicherheits-Öse (d) einhängen. Dadurch wird das Gerät gesichert.
3. Den HD-Schlauch (e) an die Verschraubung (f) dicht anschliessen (beide
nicht inbegriffen).
4. Den Dachreiniger durch verstellen der Radaufhängungen (g) auf die
gewünschte Betriebsposition einstellen. Mit dem Distanzadapter (siehe
Zubehör) kann die Reinigungseinheit näher an die Oberfläche geführt
werden.
5. Mit dem Kugelhahn (h) die Strömung des Durchflussmediums öffnen.
Der Druck sollte auf dem Dach nochmal mit Hilfe des Manometers (i)
überprüft werden, da es vom Boden zum Dach Druckunterschiede gibt.
Achtung: richtiger Druck für Dachbeschaffenheit wählen.
Es sollten alle notwendigen Sicherheitsvorkehrungen für die Dacharbei-
ten getroffen werden.
Für Ihre Sicherheit
- Alle Anleitungen sind vor erster Inbetriebnahme zu lesen.
Das Gerät ist auf ordnungsgemässen Zustand und Betriebssicherheit zu
prüfen.
- Alle Produkte die mit Hochdruck betrieben werden, dürfen nicht
ungeschützt verwendet werden.
- Bei Düsenwechsel sowie vor Wartungs- und Instandsetzungsarbeiten die
Wasserzufuhr absperren, das System abschalten und gegen unbeabsich-
tigtes Einschalten sichern
- Nach dem Abschalten des Systems läuft der Kreiselarm für kurze Zeit
nach. Beim Anfassen des Kreiselarmes besteht
Verletzungsgefahr.
- Es gelten die Sicherheitsrichtlinien (Unfallverhütungsvorschriften) des
Herstellers von Hochdruckgeräten.
- Die Düsenbefestigung erfolgt laut Angaben des Düsen-Herstellers.
- Das Gerät nicht über Gegenstände oder unebene Flächen führen.
- Das Gerät während der Benutzung nicht anheben.
- Bei einer Unwucht oder Krümmung des Kreiselarmes darf das Gerät
nicht benutzt werden, da dadurch das Drehgelenk beschädigt wird.
- An den Geräten dürfen keine Veränderungen vorgenommen werden.
- Das Gerät darf nur von speziell ausgebildetem Fachpersonal installiert
und bedient werden.

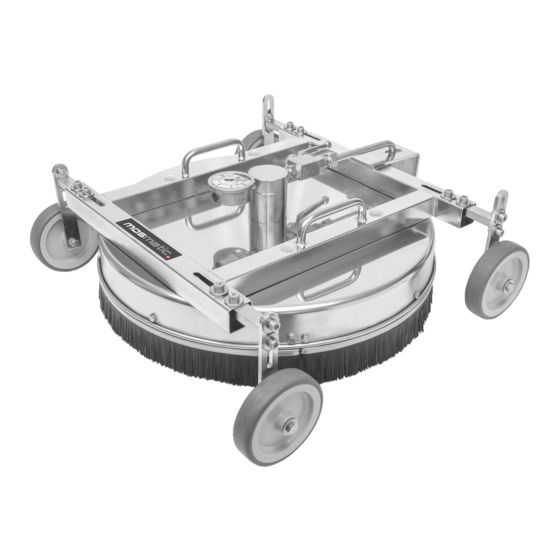

Dachreiniger
Roof Cleaner
d
h
g
g
c
d
f e
Ass s s embly l in i i str t t u
( This instruction is valid for the base model as well as for
the resulting versions)
Attention:
High Pressure 500bar
do not use
unprotected!
max. eingefahrene Räder
maximum retracted wheels
max. ausgefahrene Räder
maximum extended wheels
1. Screw the nozzles (a / not included) into the rotor arm (b).
2. Connect the safety rope with snap hook (c / not included) into the
safety eye (d).
3. Connect the HP hose (e) with the coupling (f) / (both not included).
4. Adjust the wheel track (g) of the Roof Cleaner depending on the
roof surface. Use the spacer (Included Accessory) to set the cleaning
distance between spray nozzle and roof surface.
5. Turn on the fluid flow by using the ball valve (h). Please check the
pressure on the roof again by using the pressure gage (i) mounted
on the roof cleaner. Warning: Use correct pressure and nozzle angle
according to roof surface.
Operator must be secured according to roof working standards.
For your own safety
- Read all instructions before the initial operation. Check their proper
condition and that they operate safely.
- Always use protection gear when using products connected to high
pressure.
- Before any maintenance or nozzle-change, turn off the high pressure
water supply, e.g.: turn off and secure the
power switch.
- After turning off the system, allow all self propelled equipment to
come to a complete stop before handling.
- Safety regulations and guidelines (Accident Prevention Rules) from
the manufacturer of your high pressure cleaner are applicable.
- Nozzle installation according to nozzle manufacturer.
- Do not move the unit over objects or uneven surfaces.
- Do not lift up the unit while operating.
- Do not run the unit if spray-arm is out of balance or bent, damage to
the swivel will result.
- No modifications to the unit are permitted.
- The equipment may be installed and used only by particularly trained
technical personnel.
r r cti t t ons i i
