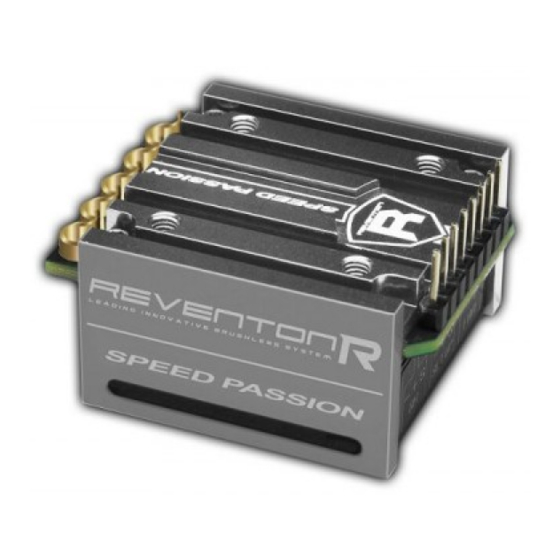

Summary of Contents for Speed Passion REVENTON S

  • Page 2: Table Of Contents

    V1.1 Creation on Jan13th2012   CONTENTS    Reventon ESC Features ……………………………………………………………………………..Page1    Specifications…………………………………………………………………………………………….Page1    ESC’s indicating LEDs………………………………………………………………………………….Page6    Wiring Diagram………………………………………………………………………………………….Page7    Throttle Range Setting/Calibration……………………………………………………………..Page8    6.    The LED Status in Normal Running……………………………………………………………...Page8    7.    Protection Function …………………………………………………………………………………...Page8    8.    Trouble Shooting………………………………………………………………………………………….Page9    9.    Optional Upgrade Accessories…………………………………………………………………….Page10    10.   Programming the ESC ………………………………………………………………………………..Page10    11.   Program Stock Club Race ESC……………………………………………………………………..Page13    12.   Programmable Items list……………………………………………………………………………..Page14   ...

  • Page 3: Specifications

      Reventon Series Brushless Motor Speed Controller Manual    Thank  you  for  purchasing  the  Speed  Passion  REVENTON  series  electronic  speed  controller  (ESC).  High  power  systems  for  RC  models  can  be  very  dangerous.  Users  should  read  this  manual  carefully.  Speed  Passion  has  no  control  over  the  correct  use,  installation, application, or maintenance of our products. No liability shall be assumed nor accepted for any damages, losses or ...
  • Page 4 V1.1 Creation on Jan13th2012 Supports Smart LED    program card with  Yes  Yes  USB software  upgrade  Supports 2.4G  Yes (optional 2.4G held‐set programmer  Yes (optional 2.4G held‐set programmer sold  held‐set for  sold separately)  separately)  program setting  Supports Bluetooth  Yes (optional Bluetooth module sold  Yes (optional Bluetooth module sold  module software  separately)  separately)  upgrade (note 6)  Temperature  Yes  Yes  display (note 2,8)  Battery voltage  Yes  Yes  display (note 2,9)  Drift 1, Modified 0, Modified 1, Rock  Drift1, Modified 0, Modified 1, Rock Crawler,  Racing Profile  Settings  Crawler, and Stock 0.  Stock 0, and Stock 1.    Model ...
  • Page 5 V1.1 Creation on Jan13th2012 Note 3:    The brushless motor limit is tested under the following conditions:         a) The input is a 6 cell Ni‐xx battery; b) The ESC is equipped with a fan.    Note 4:    The voltage of fan socket on the ESC is equal to the voltage of the battery. It is directly  supplied without any regulation. Please keep in mind that the voltage of battery CANNOT  exceed the voltage limit of the fan, 7.2V.  Note 5:    For brushless motors, the ESC supports up to 8 cell NiMh/NiCd (or 3 cells Li‐Fe) input.  Note 6:    For Reventon R and S version, The ESC supports the Bluetooth module. The user can modify  the ESC settings by using a smart phone. Furthermore, users can download the latest  firmware and updates for the ESC.                          Wi‐Fi Module         ...
  • Page 6 V1.1 Creation on Jan13th2012 Table 1: Racing firmware feature listing for REVENTON ESC      Item Description Drift1 Rock Crawler Modify1 Modify0 Stock0 Stock1 Running mode √ √ √ √ √ √ Forward with brake " No reverse" √ √ √ √ √ √ Forward /reverse with brake √...

  • Page 7: Esc's Indicating Leds

    V1.1 Creation on Jan13th2012 3. ESC’s indicating LEDs:    *When the ESC is connected to the battery and turned on, the ESC can automatically identify the motor  type (Sensored/Sensorless) via the indicator LED.    *If  the  ESC  is  in  Sensored  mode,  remove  the  sensor  wire  and  the  ESC  will  automatically  change  to  Sensorless mode.  Sensored/Sensorless ESC’s indicator LED  Status  INDICATOR LED  Status of the LED  Low battery voltage  Red LED  Blinking  Over‐heating of ESC and motor  Yellow LED  Blinking  (95℃)  Sensored motor ...

  • Page 8: Throttle Range Setting/Calibration

    V1.1 Creation on Jan13th2012   Picture A: Wiring with a brushless motor  4.2 Brushless Motor Wiring     Connecting to a sensored brushless motor  When using a sensored motor, it is necessary to connect the sensor cable to the “SENSOR” socket on  the  ESC  and  the  sensor  port  on  the  motor.  The  ESC  can  automatically  identify  the  motor  type  (sensored or sensorless) by detecting the signal coming from the SENSOR socket.  WARNING!    When  using  a  sensored  brushless  motor,  the  A,  B,  C  wires  of  the  ESC  MUST  connect  with the motor wire A, B, C respectively. Do not change the wire sequence! ...

  • Page 9: The Led Status In Normal Running

    V1.1 Creation on Jan13th2012 A) Ensure the ESC is switched off. Turn on the transmitter. B) Set the direction of throttle channel to”REV” (ONLY for Futaba Radios), set the “EPA/ATV” value of throttle   channel to “100%”. C) Use a pen or screwdriver to press and hold the “SET”...

  • Page 10: Trouble Shooting

    V1.1 Creation on Jan13th2012 8. Trouble Shooting    Always start troubleshooting by resetting the ESC to the throttle range of the transmitter. Calibration will  most likely solve the issue. (Throttle range calibration above)  Trouble  Possible Reason  Solution  After ESC is powered on, motor  The connections between  Check the power connections  doesn’t work, no sound is emitted  battery pack and ESC are not  Replace the connectors  correct    After ESC is powered on, motor won’t  Input voltage is abnormal, too  Check the voltage of the battery  work, but emits “beep‐beep‐,  high or too low.    pack    beep‐beep‐” alert tone. (Every      “beep‐beep‐” has a time interval of 1  second )  After ESC is powered on, motor won’t  Throttle signal is abnormal  Check the transmitter and the  work, but emits “beep‐, beep‐,  receiver    beep‐” alert tone. (Every “beep‐” has  Check the wire of the throttle ...
  • Page 11 V1.1 Creation on Jan13th2012 WARNING! Please note, the fan included with the ESC can ONLY work with a 2 cell lithium battery pack or  4‐6 cell NiMh / NiCd battery pack. Do not operate at higher voltages, otherwise it will be destroyed.    Please check the label of the fan to confirm its working voltage before using it.                                                          9.2 Low resistance, High capacity filtering capacitors.  9.3 Multi Smart Program Card.   ...
  • Page 12 V1.1 Creation on Jan13th2012 10.1.6 Start Reventon PC Program.      10.1.7 The  program  will  prompt  if  the  user  is  connecting  the  ESC.  Selecting  YES  will  retrieve  data  from the ESC and enter main program. (If there is any error upgrading the firmware of the  ESC, select NO to update firmware again)    (If  the  dialog  does  not pop  up,  ensure  the  ESC  is  power off  and  press  and  hold  the  red  highlighted  button on the smart program card as shown below. Plug in the Speed Passion Smart Program Card ...
  • Page 13 V1.1 Creation on Jan13th2012 10.1.8 Speed Passion Software Connection status icons should now be both GREEN.  10.1.9 The Speed Passion software is now installed and ready for use.  10.1.10 Please refer to the section above for general overview and field specific help.  10.1.11 Take a moment to review the selectable functions and read the specific help text for each to become  familiar  with  the  programmable  function.  To  make  configuration  changes  to  a  function,  select  the  setting,  then  select  from  the  drop  down  menu  the  new  choice  or  option.  When  finished  with  the  configuration, click the “SEND Settings” button located on the bottom of each tabbed page to send ...

  • Page 14: Program Stock Club Race Esc

    V1.1 Creation on Jan13th2012 11. Program Stock Club Race ESC  Ensure ESC is off. Turn on the transmitter. Hold the SET key, Switch on the ESC Press the SET key to choose the Enter corresponding programmable value , the RED LED programmable item, the RED flashes several times, the times LED flashes for several times,...

  • Page 15: Programmable Items List

    V1.1 Creation on Jan13th2012 12. Programmable Items list  12.1  Programmable Items list just for Reventon (Modified version)    Attention:    The bold texts in the below form are the default settings.  Programmable Value Programmable Items Basic Item Forward with 1. Running brake mode "No reverse" 2. Threshold V / 2.6V 2.8V 3.0V 3.2V 3.4V Cell Li Po Cut protect /Cell /Cell /Cell...
  • Page 16 V1.1 Creation on Jan13th2012 12.2  Limited Programmable Items list just for Reventon STOCK CLUB RACE    Programmable Value Programmabl e Items Basic Item Forward with 1. Running brake mode "No " reverse 2. Threshold V 2.6V 2.8V 3.0V 3.2V 3.4V / Cell Li Po protec /Cell /Cell /Cell /Cell /Cell Cut off tion...
  • Page 17 V1.1 Creation on Jan13th2012 12.3 Install USB driver: For Windows 7 / Vista Open SpUsbDriver folder. 2. Double click SpUsbInstaller.exe to install 3. Press “Install” button to start. 4. USB driver will install automatically. 5. If security warning pops up, click on “Install this driver software anyway.” 6.
  • Page 18 V1.1 Creation on Jan13th2012 For Windows XP 1. Open SpUsbDriver folder. 2. Double click SpUsbInstaller.exe to install usb driver 2. Press “Install” button to start. 3. USB driver will install automatically. 4. Restart computer. 5. Connect PC and program card by USB cable. 6.
  • Page 19 3. Pressing and hold the RESET button while plugging in the other end of the USB cable to the PC. 4. The program card will be display “- - - - “. Release the RESET button and launch the “Speed Passion Reventon PC Interface”...
  • Page 20 6. Select “LED_Reventon_V1.0.pgd” and click OK. 7. Click “Yes” to start the update. 8. The process time is around 1 minute. The Speed Passion Reventon PC Interface program will show a process bar to display the status of the update firmware.
  • Page 21 V1.1 Creation on Jan13th2012 12.5 Threshold V/cell Lipo cut off    12.5.1  Customize Voltage Cutoff selectable cutoff voltage of 2.6V/cell, 2.8V/cell, 3.0V/cell, 3.2V/cell, 3.4V/cell  and No Protection.  According  to  the  type  of  batteries,  set  up  of  the  type  of  the  batteries  and  Low  Voltage  Cutoff  Threshold  is  programmed via PC software or program card. The ESC can detect the Voltage of the battery at any time and will  cut output once the Voltage of the battery is lower than the preset Low Voltage Cutoff Threshold.       12.5.2  Running Mode:    Forward  with  Brake  “No  reverse”  mode:  Forward  and  brake,  but  reverse  is  disabled.  This  mode  is  suitable  for  competition. ...

  • Page 22: Esc Product Warranty Period

    V1.1 Creation on Jan13th2012   12.5.9 Radio Neutral Range: (Dead band) Please see the illustration below to adjust the neutral range.                                                                                                                         ...
