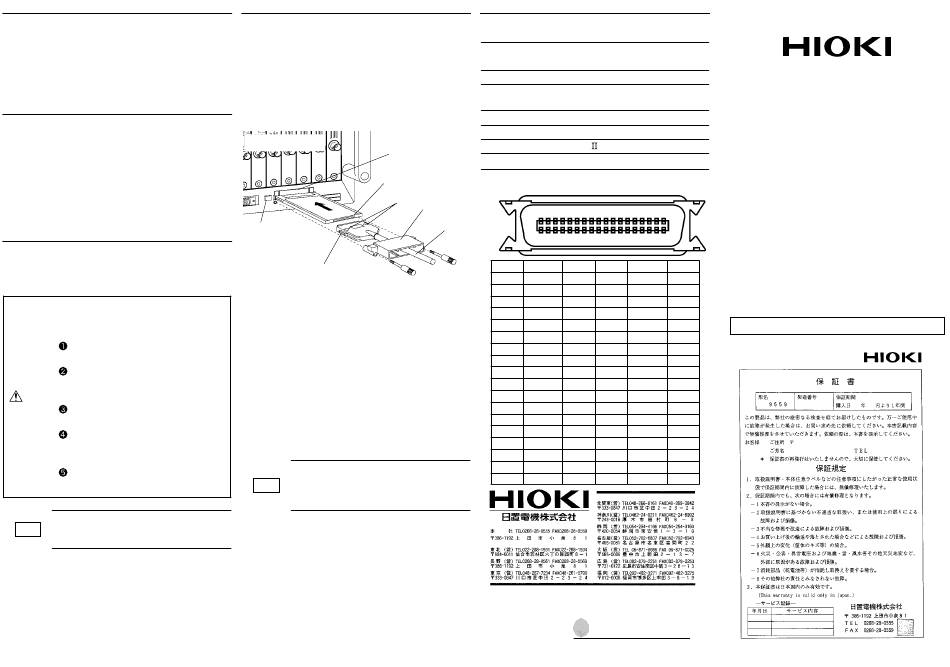

Hioki 9559 Instruction Manual

1. はじめに
このたびは、 HIOKI ９５５９プリンタカード をご選
定いただき、誠にありがとうございます。この製品を
十分にご活用いただき、末長くご使用いただくために
も、取扱説明書はていねいに扱い、いつも手元に置い
てご使用ください。
2. 概要
９５５９プリンタカードを使用することにより、外部
プリンタでカラー、またはモノクロにて A4 サイズの
用紙にプリントができます。
PRINT キー：波形データ、または数値データをプリント
COPY キー：画面のハードコピーをプリント
外部プリンタの使い方については、メモリレコーダ本
体の取扱説明書を参照してください。
3. ご使用にあたっての注意
本器を正しく安全に使用し、 操作していただくために、
下記の注意事項を必ずお守りください。
PC カード本体および接合部の破損や接触
不良をさけるため、下記注意事項をお守り
ください。
PC カードを所定の方向および手順以
外の方法で挿入しないでください。
接続ケーブルまたはケーブルのコネ
クタを持って PC カードを挿入しない
警告
でください。
接続ケーブルのコネクタを接続した
まま、本体を移動しないでください。
接続ケーブルのコネクタを無理に引
っ張るなどして、PC カードの接合部
に力をかけないでください。
接続ケーブルのコネクタ上に、 物を置
かないでください。
本器を輸送する場合は、最初にお届けし
注記
た梱包材料をご使用ください。
4. 本体との接続方法
■ PC カードの取付方法
(1) PC カードプロテクタを下図のように接続ケーブル
に通します。
(2) 接続ケーブルの PC カード側のコネクタと PC カー
ド本体を接続してください。
コネクタの表面（▲印のある面）と PC カードの表
面を合わせ接続します。
【 図は 8826 の例 】
PCMCIA ソケット側
ロッキング金具
表印
プロテクタ
イジェクトボタン
ロッキングスプリング
(3) 本体の PC カードスロットに PC カードを挿入して
ください。PC カードの▲印の向きにしたがって、
PC カードスロットに確実に差し込んでください。
PC カードには誤挿入防止キーが付いていますが、
無理に差し込むと PC カードスロットや PC カード
の故障の原因になります。
(4) PC カードプロテクタを本体に取り付けます。
■ PC カードの取外方法
(1) PC カードプロテクタを外します。
(2) PC カードを取り外すときは、 イジェクトボタンを
押して、PC カードを取り出してください。
PC カードプロテクタを外す前にイジェ
注記 クトボタンを押さないでください。本器
が故障する場合が有ります。
5. 仕 様
準拠規格 PC Card Standard および IEEE1284 パラ
レルポート
対応ｺﾝﾄﾛｰﾙｺｰﾄﾞ ESC/P、ESC/P ラスタ
対応機種 8826 (Ver1.00 以降), 8835 (Ver2.00 以降)
8841, 8842 (Ver1.00 以降)
接続ケーブル長 150 cm
コネクタ形式 セントロニクス 36 ピン（メス）
カード外形寸法 TYPE , 54(W)×85(H)×5(D)mm
付属品
プリンタ接続ケーブル、取扱説明書
■ コネクタ仕様
1 ･ ･ ･
接続ケーブル
19･ ･ ･
ﾋﾟﾝ 信号名 I/0
1 STB‑ O
2 PD0 I/O
3 PD1 I/O
4 PD2 I/O
5 PD3 I/O
6 PD4 I/O
7 PD5 I/O
8 PD6 I/O
9 PD7 I/O
10 ACK‑ I
11 BUSY I
12 PE I
13 SLCT I
14 AFD‑ O
15 NC −
16 NC −
17 NC −
18 NC −
※お問い合わせは最寄りの営業所または本社販売支援課まで
(TEL 0268-28-0560 FAX 0268-28-0579 E-mail: info@hioki.co.jp)
9559A980‑03 98‑09‑0001H Printed in Japan
再生紙を使用しています。
･･･18
Instruction Manual
･･･36
ﾋﾟﾝ 信号名 I/0
19 GND −
20 GND −
21 GND −
22 GND −
23 GND − September 1998
24 GND −
25 GND −
26 GND −
27 GND −
28 GND −
29 GND −
30 GND −
31 INIT‑ O
32 ERR‑ I
33 GND −
34 NC −
35 NC −
36 SLIN‑ I
。
９５５９
PRINTER CARD
Revised edition 3
