Summary of Contents for SMSL B2

  • Page 1 使用说明书 深圳市双木三林电子有限公司...
  • Page 2 提示 请将本音响系统安装在通风良好、阴凉、干燥、干净的位置，远离直射阳光 、热源、振动、灰尘、 潮湿或寒冷。 本机的上面，请不要放置下列物品： - 其他装置。因为这样有可能会导致损坏或导致本机表面变色。 -可燃物品（例如蜡烛）。因为这样有可能导致火灾而损坏本机或造成人身伤 害。 -装有液体的容器。因为有容器反倒，液体流淌的可能，如此有可能导致用户 触电或损坏本机。 不要在本机上面覆盖报纸，台布，窗帘等，以免妨碍散热。如果本机内部温 度过高，则有可能导致火灾，损坏本机或造成人身伤害。 在使用开关，旋钮或缆线时，不要用力过猛。 只能使用本机指定的电压。使用高于指定数值的电压很危险，而且可能导致 火灾，损坏本机或造成人身伤害。对于使用高于指定电压造成的任何损害双 木三林将不负任何责任。 不要试图自行改造或修理本机。如果需要任何服务，请就近与有资格的双木 三林维修人员联系。不管有任何理由，都没有打开机壳的必要。 如果打算长时间不使用本机（比如度假时），请从墙壁交流电源插座上断开 电源线的连接。 请务必使用本机附带的AC适配器。使用附带的AC适配器以外的适配器可能 导致火灾或损害本机。 为了加强对于本产品的保护，在雷电期间，或无人管理时以及长时间不使用 时，请将电源线从墙壁上的电源插座上拔下。这样将防止该产品在闪电和电 网出现电涌时受到损害。...

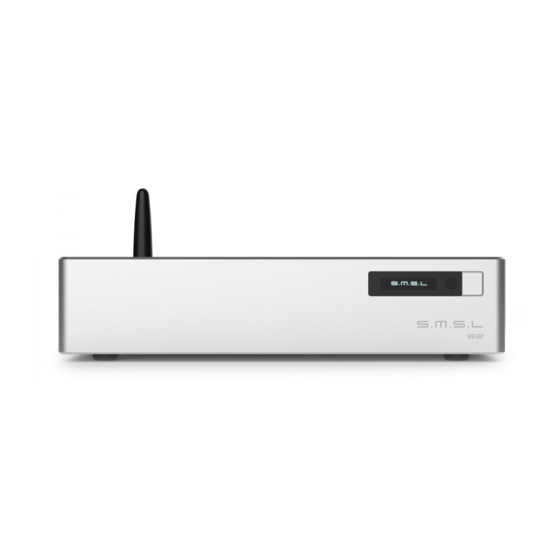

  • Page 3 B2产品描述 B2 是一款USB，BT界面和时钟系统三合一的产品，并且有 USB1.1和USB2.0 两种模式 ，蓝牙是新一代支持华为 HWA 的 LHDC 编码方案，支持真正无损的 24bit/96kHz数字传输！时钟内置是2颗日本 NDK 超低相位噪声晶振，并且可以 与其它数字输出接口组合成时钟同步系统，也可以作为系统主时钟单独对外提 供时钟！ B2 同时具有采样率转换功能即 ASRC！可以将 44.1-192kHz 的数字音频智能 地异步转换为固定的输出频率!这个功能对于不支持 48kHz 以上采样率的老款 DAC十分友好，可以使老款DAC焕发第二春，继续发挥余热！ 产品特点 采用第二代XMOS方案支持到32位768kHz和DSD512，支持DoP输出。 具备USB1.1模式，因此可以在windows下免驱动使用。 最新蓝牙技术，真正支持24bit/96kHz无损传输，其效果与24位USB无异。 日本Hi-Res认证，华为HWA认证！ 2颗日本NDK超低飞秒级相噪晶振！ 具备ASRC异步采样率转换功能，更好适配老款DAC。 CPLD时钟系统，大幅降低系统JITTER。 内置医疗级低漏磁线性电源。 具备时钟同步输出，甚至可以作为独立时钟源使用！ 超低JITTER的LVDS规格的I2S输出，模式可选，适配不同品牌定义。 阳极氧化CNC铝合金外壳。 全功能遥控。...
  • Page 4 技术参数 输入接口 ....................蓝牙，USB 输出接口 ............I2S, 光纤, 同轴, AES/EBU, 时钟(BNC) USB传输方式..................异步传输 蓝牙编码 ..................SBC，LHDC 时钟频率 .............Same as FS mode: 44.1k ~ 768kHz other mode: 44.1k, 48k, 88.2k, 96k, 176.4k, 192k, 11.2896M, 12.288M 输入位深 ..............USB 1bit， 16bit ~ 32bit 蓝牙 16bit ~ 24bit 输入采样率...
  • Page 5 关于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器使用工作范围 大约8米( 26英 尺) 开关机 选项加 菜单 切换功能 选项减 输入选择 无功能 切换至控制B2 注 意 1. 遥控器请使用2节7号(AAA)电池 2. 第一次操作B2时，先按B键...
  • Page 6 显示界面和操作介绍 + HOT - COLD 电源/输入按键 红外接收窗 显示屏 电源输入 USB 输入 I2S 输出 AES/EBU 输出 光纤输出 同轴输出 时钟输出 蓝牙天线 电压选择开关 注 ： 1、I2S输入使用普通的HDMI线连接，不需要使用特制的线材。 2、这个开关在出厂前已经设置好，在确定你使用的电压前，请勿改变此开关设定！ 否则会导致本机损坏甚至导致火灾!
  • Page 7 长按“电源/输入”键打开或关闭电源 短按“电源/输入”键切换输入源，输入会在“USB，蓝牙”之间切换 菜单： 有8页的设置，屏幕如下图所示。 菜单名称 INPUTS 菜单页码 菜单内容 INPUTS 本机采用的蓝牙模块是真正的24bit/96kHz的蓝牙模 块，并且同时支持普通蓝牙 和LHDC编码，华为手 机直接支持此编码！非华为手机需要安装海贝音乐 1. 输入： (Hiby Music)播放器来实现对高清格式的支持！ https://www.hiby.com/cpcc/index_14.aspx BLUETOOTH 注: 当正在使用蓝牙功能时, 其它手机要连接本设备时, 当前手机必须关闭蓝牙或断开连接! 本机USB接口支持USB1.1和USB2.0两种模式： USB MODE USB1.1的作用是在windows系统下无需安装驱 USB1.1 MODE 动程序，即插即用！但USB1.1只支持到24bit/96kHz, 不支持DSD！ 2. USB模式： USB2.0支持所有音频格式，但是需要到我们的 USB1.1 MODE 官方网站下载XMOS驱动程序！下载地址： USB2.0 MODE http://www.smsl-audio.com/download.asp...
  • Page 8 异步采样率转换ASRC，俗称升频，但真正意义 ASRC MODE 上是转换而不单是提升频率，它是异步工作的，具 ASRC OFF 体原理为 DSP 读取输入信号，再根据当前的模式， 重新运算出一个和采样率相当的数据输出，因此可 以做到输入输出异步工作，不使用输入信号的时钟， 3. ASRC MODE: 从而达到减少“数字信号传输过程JITTER”的功能！ ASRC OFF 这个ASRC还有一个作用就是实现固定采样率输 ASRC to 44.1/48 出在44.1~192kHz的范围内，无论输入什么采样率， ASRC to 88.2/96 都可以固定一个你设定好的频率输出。当然，为了 ASRC to 176.4/192 达到最佳效果，我们设计了一个自适应程序，让频 率只能在倍频间变化。 例如： 菜单设定为 ASRC to 176.4/192, 此时输入信号 为 44.1kHz, 则此时输出信号的采样率会固定为 176.4kHz，如果将输入信号改为...

  • Page 9: Clock Mode

    1. Same as FS与采样率一样，即与SPDIF/I2S信号的 (与采样率一样) 采样率是一致的；范围是44.1kHz~768kHz。 1x (44/48k) (1倍速率即输出44.1k或48k) 2. 1x，2x，4x，256x，这4个是固定倍率，但具体 2x (88/96k) 的输出频率要根据音乐的基频，即44.1k或48k来 (2倍速率即输出88.2k或96k) 自动切换！例如，音乐是44.1k采样率，当此项 4x (176/192k) 设置为4x时，时钟输出的频率就是 (4倍速率即输出176.4k或192k) 44.1k x 4 = 176.4kHz； 256x(11/12m) 3. 在44.1kHz，48kHz，88.2kHz，96kHz， (256倍速率即输出 176.4kHz，192kHz，11.2896MHz， 11.2896MHz或12.288MHz) 12.288MHz设置时，B2工作在主时钟源的状态 44.1kHz 下，此时输出的频率为固定的频率，不会根据音 48kHz 乐的采样率改变！ 88.2kHz 96kHz 注意：播放DSD时，时钟固定输出44.1kHz！ 176.4kHz 192kHz 11.2896MHz 12.288MHz...
  • Page 10 DISP MODE INPUT 这级菜单用于选择，显示屏在静态时显示的内 容！显示是输入源或者是当前的音频采样率！ 6. DISP MODE 注意：静态显示时，USB显示为usb，蓝牙显示为 INPUT (输入源) hdbt！ SAMPLE RATE(采样率) DIMMER Auto Display OFF 这级菜单是用于改变显示屏的亮度和工作模式： 当为Auto Display OFF时，它的亮度和MIN是 7. DIMMER 一样的，但多个自动熄屏功能，打开这个模式后， Auto Display OFF, 系统会在5秒后自动关掉显示，任意操作会让显示 Brightness MIN, 重新点亮。 Brightness 2, 当为MIN~MAX时，显示不会关掉，MIN是最 Brightness 3, 暗，MAX是最亮！ Brightness MAX USB1.1 DFU UP/DOWN to start 本页菜单用于升级USB1.1模式的固件，USB2.0...
  • Page 11 保修条款 一、服务期限 深圳市双木三林电子有限公司承诺产品的良好品质， 产品自售 出之后7天内正常使用情况下出现故障 ，客户可以选择退货或 者保修（不影响二次销售才可退货）。 正常使用一年内出现故 障可以免费保修。 二、购买日期以销售商开出的购机发票或收据日期为准 ，多购可 以交易截图为准。 三、有以下情况都不能享受“三包”服务 一切人为因素损坏，包括非正常工作环境下使用或不按照说明 书使用； 用户私自拆机、改装、维修； 使用非指定或许可的配件造成损坏的； 机身的QC或保修贴损毁； 不能出示有效购机凭证； 不属于本公司产品。 四、保修方式为送修 此条款只适于中国大陆 ，其它地区请参考当地销售代理商的规 定和国家法规。 深圳市双木三林电子有限公司 地址：深圳市宝安区福永街道和平骏丰工业园B6栋8楼 电话：+86-755-27444178 http://www.smsl-audio.com/...
  • Page 12 USER MANUAL http://www.smsl-audio.com/...
  • Page 13 , damage to this unit, or personal injury. SMSL will not be held responsible for any damage resulting from use of this unit with a voltage other than that specified.
  • Page 14 SPDIF digital output interface to form a clock synchronization system, or it can be used as the system master clock to provide a low-jitter clock! B2 also has built-in Asynchronous Sampling Rate Conversion (ASRC)! Its very friendly to the old DAC which does not support the sampling rate above 48kHz!

  • Page 15: Specification

    Specification Inputs ....................BT，USB Outputs .........I2S, OPTICAL, COAXIAL, AES/EBU, Clock(BNC) USB transmission mode .............Asynchronous Bluetooth codec ................SBC，LHDC Clock frequencies ........Same as FS mode: 44.1k ~ 768kHz other mode: 44.1k, 48k, 88.2k, 96k, 176.4k, 192k, 11.2896M, 12.288M Input bit depth ............USB 1bit， 16bit ~ 32bit 16bit ~ 24bit Input sample rate ...........USB 44.1kHz ~ 768kHz...

  • Page 16: Remote Control

    Approximately 8 m(26 ft) Power ON/OF Select up Menu Switch Page Select down Input selection No function Switch to control B2 Note 1. This remote controller use 2 x R03/AAA battaries; 2. When you first operate B2,press the B key first...
  • Page 17 Features + HOT - COLD Button Remote window Display AC IN USB IN I2S Output Optical Out AES/EBU Out Coaxial Out Clock Out BT ANT Voltage Selector Note: 1. I2S input is connected by ordinary HDMI cable, and no special cable is required. 2.

  • Page 18: Change Settings

    But USB 1.1 only supports 2. USB MODE： 24bit/96kHz, does not support DSD! USB1.1 MODE USB2.0 MODE supports all audio formats, but you need to install a driver on windows, which USB2.0 MODE you can download at: http://www.smsl-audio.com/download.asp...
  • Page 19 Asynchronous Sampling Rate Conversion (ASRC), ASRC MODE It works asynchronously. The specific principle is ASRC OFF that the input signal is read by the DSP, and then a data output corresponding to the sampling rate is re-calculated according to the current mode. Therefore, the input and output asynchronous works, can be achieved without using the master 3.
  • Page 20 44.1k x 4 = 176.4kHz. 96kHz 3. At 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz 176.4kHz, 192kHz, 11.2896MHz, 12.288MHz, 192kHz B2 works in the state of the master clock 11.2896MHz source. At this time, the output frequency is 12.288MHz fixed, not according to music!

  • Page 21: Factory Reset

    DISP MODE INPUT This page menu is used to select what the display will display when it is static! The display can be 6. DISP MODE the input source or the current audio sample rate! INPUT SAMPLE RATE DIMMER This page menu is used to change the brightness Auto Display OFF and dimmer: When it is Auto Display OFF, its brightness is the...

  • Page 22: Warranty Terms

    Use non-designated or approved accessories cause damage; QC warranty stickers damage on cabinet; Can not provide avalid purchasing prove; Not belong to SMSL products. 4.How to warranty This terms only suitable for China mainland, other region please refer to the policy of the local sales agents and national.
