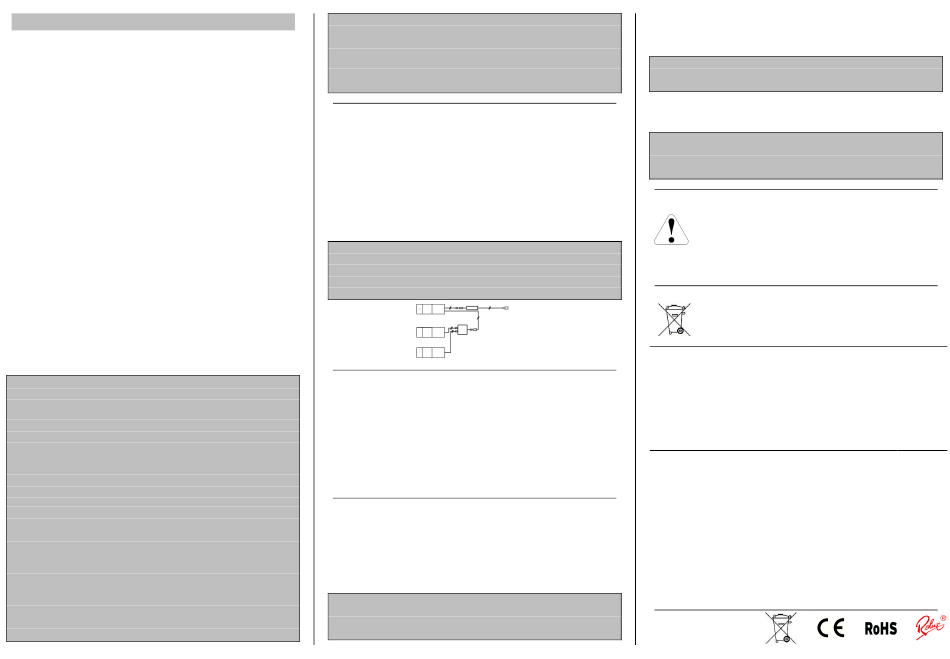

Rolux Leuchten DF-1915 Operating Instruction

BEDIENUNGSANLEITUNG
LED Unterbauleuchte, 3er Set
Bestell Nr.: DF-1915 3er Set
Bitte lesen Sie die Bedienungsanleitung bevor Sie die Leuchte
installieren!
Lieferumfang
• 1x LED-Unterbauleuchte, mit Sensor–Schalter (Master-Leuchte)
• 2x LED-Unterbauleuchte, ohne Schalter
• 1x LED-Konverter 15W,24V DC mit Euro-Netzstecker
• 1x LED-Anschlussverteiler 3-fach
• Befestigungsmaterial
• Bedienungsanleitung
Bestimmungsgemäße Verwendung
Die Leuchte dient zur Beleuchtung im Innenbereich und ist geeignet zur
Montage in, an oder auf Möbeln (z. B. Küchenhängeschrank).
Die Leuchte ist nur für den Einsatz in trockenen, geschlossenen
Innenräumen vorgesehen. Die Leuchte darf nicht feucht oder nass
werden.
Die LED Leuchten dürfen nur über den im Lieferumfang befindlichen
24V DC LED-Konverter betrieben werden. Bei Anschluss an andere
Trafos werden die Leuchten zerstört!
Eine andere Verwendung als zuvor beschrieben kann zur
Beschädigung an der Leuchte oder dem LED-Konverter führen.
Bei Schäden, die durch Nichteinhaltung dieser Bedienungsanleitung
verursacht werden erlischt die Gewährleistung! Für Folgeschäden wird
keine Haftung übernommen!
Für Sach- und Personenschäden die durch unsachgemäße
Handhabung oder Nichteinhaltung der Sicherheitshinweise
verursacht werden, wird keine Haftung übernommen!
• Aus Sicherheit- und Zulassungsgründen (CE) ist ein Umbau und/oder
Veränderung der Leuchte nicht gestattet. Zerlegen Sie die Leuchte
niemals.
• Die Leuchte darf nur in trockenen Innenräumen eingesetzt werden.
Diese darf auf keinen Fall feucht oder nass werden, andernfalls
besteht die Gefahr eines elektrischen Schlages!
• Blicken Sie niemals direkt in das Licht der Leuchte. Durch die hohe
Lichtstärke sind Augenschäden möglich.
• Setzen Sie die Leuchte keinen mechanischen Beanspruchungen,
hohen (>40°C) oder niedrigen Temperaturen (<0°C), direkter Sonnen-
einstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmitteln oder starken
Vibrationen aus.
ACHTUNG!
WWW.ROLUX-LEUCHTEN.DE
Die Installation der Leuchte darf nur im spannungsfreien Zustand und
nur durch eine qualifizierte Elektrofachkraft (z. B. Elektriker) erfolgen, die
mit den einschlägigen Vorschriften (z. B. VDE) vertraut ist.
0150801915
Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht
nur sich selbst, sonder auch andere.
Montage
1. Wählen Sie einen geeigneten Montageort. Achten Sie dabei auf einen
stabilen Untergrund. Berücksichtigen Sie bei der Montage die
Kabellänge der Leuchten und die Position des LED-Konverters.
2. Schrauben Sie die Befestigungsplatten mit den im Lieferumfang
enthaltenen Schrauben am Untergrund fest. Verwenden Sie je nach
Untergrund geeignete Schrauben und gegebenenfalls Dübel.
3. Schieben Sie die Leuchten jeweils mit der Rückseite auf die
Befestigungsplatte.
HINWEIS
Das Set besteht aus einer Leuchte mit Sensor-Schalter (Master-Leuchte)
und zwei Leuchten ohne Schalter. Die Master-Leuchte erkennen Sie an
dem Sensor-Schalter und den zwei Anschlussleitungen mit zwei
verscheidenden Steckern (Siehe Bild).
Anschluss
1. Verbinden Sie den Anschlussverteiler über das LED-Stecksystem mit
dem an der Master-Leuchte markierten Kabel (Anschluss für
Verteiler).
2. Verbinden Sie die Leuchten ohne Schalter mit dem Anschluss-
verteiler.
3. Verbinden Sie die Master-Leuchte über das gekennzeichnete Kabel
(Anschluss für LED-Konverter) mit dem LED-Konverter.
Inbetriebnahme und Bedienung
1. Verbinden Sie den LED-Konverter über den Euro-Netzstecker mit
einer ordnungsgemäßen Netzsteckdose des öffentlichen
Versorgungsnetzes (230V~/50Hz).
2. Schalten Sie die Leuchten ein, indem Sie die Hand durch den
Erfassungsbereich des Sensors bewegen (max. 2cm Abstand).
HINWEIS
Die Leuchten sind mit einer Soft- Start/Stop Funktion ausgerüstet. D. h.,
die Helligkeit wird beim Ein- bzw. Ausschalten langsam hoch bzw. runter
gefahren, bis die Leuchten vollständig ein- bzw. ausgeschaltet sind.
3. Dimmen Sie die Leuchte hoch bzw. runter, indem Sie die Hand für
mindestens 3 Sekunden innerhalb des Erfassungsbereiches halten.
Entfernen Sie die Hand, wenn die gewünschte Lichtstärke erreicht ist.
HINWEIS
Die Leuchten dimmen sich stufenlos runter bis auf ca. 10% der Licht-
stärke, bevor sie sich wieder hoch dimmen auf 100%.
4. Schalten Sie die Leuchten aus, indem Sie die Hand durch den
Erfassungsbereich des Sensors bewegen (max. 2cm Abstand).
HINWEIS
Die Leuchten sind mit einer Memory-Funktion ausgerüstet. Die Leuchten
merken sich die Lichtstärke, in der sie ausgeschaltet werden und
schalten sich in der gleichen Lichtstärke wieder ein.
Wartung und Pflege
Schalten Sie die Leuchte vor dem reinigen aus und
trennen Sie diese von der Netzspannung
(Netzstecker ziehen)!
Die Leuchte ist für Sie bis auf eine gelegentliche Reinigung wartungsfrei.
Zerlegen Sie die Leuchte niemals.
Entsorgung
Entsorgen Sie die Leuchte am Ende ihrer Lebensdauer gemäß
den geltenden gesetzlichen Bestimmungen
Technische Daten Leuchte
4W
Leistung: Schutzklasse:
24V DC
Betriebsspannung: Schutzart:
warmweiß
Lichtfarbe:
3.000K
Länge:
340lm
Lichtstrom: Breite:
180cm
Länge Zuleitung: Höhe:
Technische Daten LED-Konverter
220-240V
Eingangsspannung: Schutzklasse:
50/60Hz
Netzfrequenz: Schutzart:
24V DC
Ausgangsspannung: Länge:
1-15W
Ausgangsleistung: Breite:
150cm
Länge Zuleitung: Höhe:
Rolux Leuchten GmbH
Tel.: 0421 – 169659-0
E-Mail: light@rolux-leuchten.de
Web: rolux-leuchten.de
III
IP20
210mm
75mm
10mm
II
IP20
121mm
45mm
16mm
