Summary of Contents for ProLights WDMX

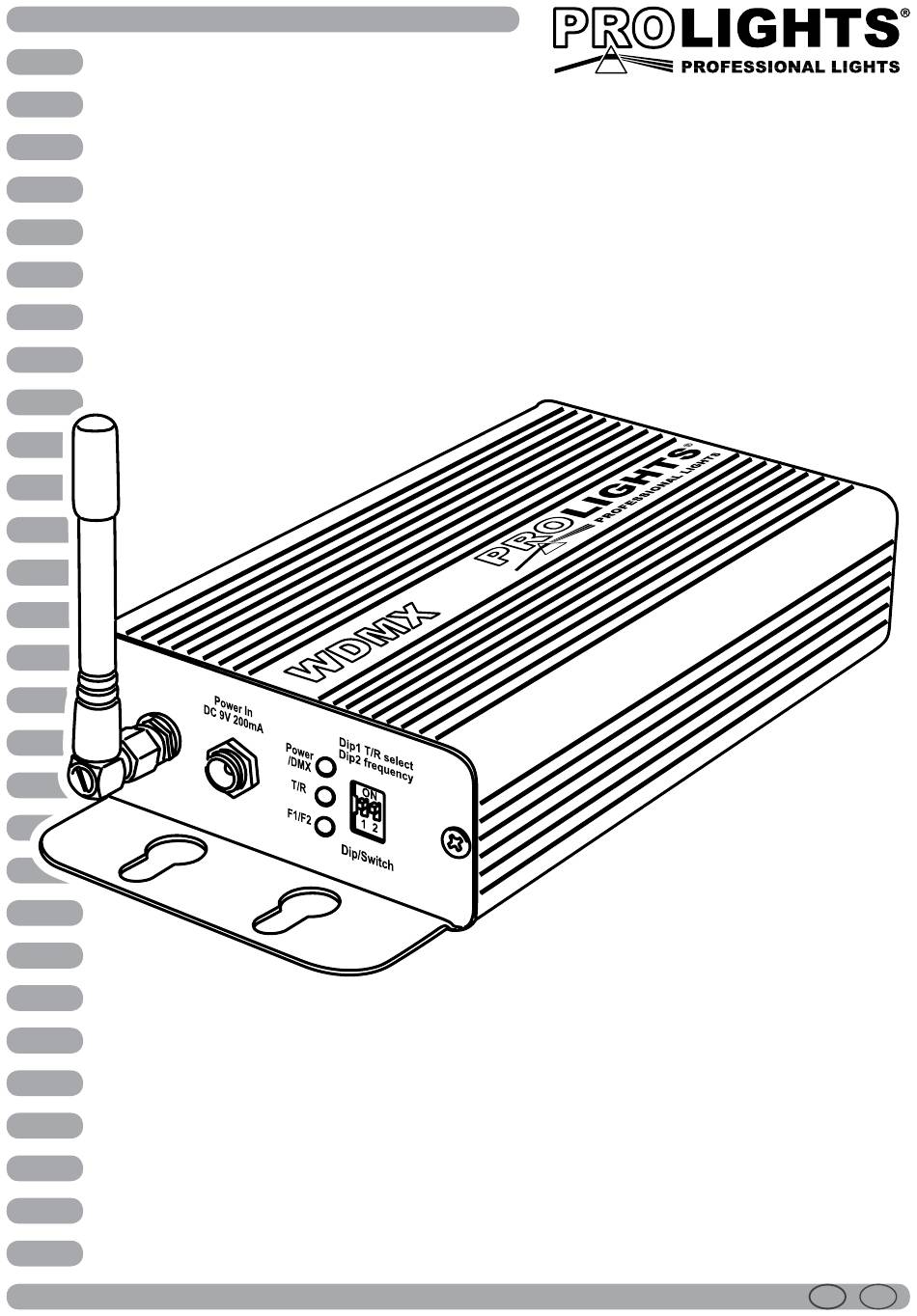

- Page 1 WDMX WIRELESS DMX TRANSMITTER/ RECEIVER Manuale Utente User Manual...
- Page 2 REV.002-05/10...
-
Page 3: Table Of Contents
WDMX INTRODUZIONE Vi ringraziamo per aver scelto un prodotto PROLIGHTS. Il WDMX è un’unità wireless DMX di ultima generazione, in grado di gestire la trasmissione senza fili dell’intera gamma dei 512 canali DMX fino a 150m, minimizzando l’entità dei cablaggi. -
Page 4: Sicurezza
WDMX ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con atten- zione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla . -
Page 5: Descrizione E Specifiche Tecniche
WDMX - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti PANNELLO ANTERIORE Fig.1 1. ANTENNA. 2. POWER IN per ingresso alimentazione: DC 9V 200mA. 3. FORI per fissaggio a muro. 4. INDICATORI LED DI CONTROLLO. 5. DIP-switch per impostazione trasmissione/ ricezione e per selezione canali. -
Page 6: Descrizione
WDMX 1.2 Descrizione Il WDMX è un’unità wireless DMX di ultima generazione, in grado di gestire la trasmissione senza fili dell’in- tera gamma dei 512 canali DMX fino a 150m, minimizzando l’entità dei cablaggi. Basato su tecnologia W- DMX, è affidabile, sicuro, semplice da usare e al tempo stesso in grado di soddisfare i progetti e le richieste più... -
Page 7: Impostazione Di Un Sistema Wdmx
WDMX 2.3 Impostazione di un sistema WDMX Qualsiasi numero di unità WDMX può essere usato in un determinato progetto. Queste istruzioni sono una guida al corretto setup di un sistema WDMX. NOTA. Poiché le unità WDMX possono operare su due frequenze separate, è possibile avere due sistemi WDMX operativi indipendentemente l’uno dall’altro nello stesso progetto. -
Page 8: Connessioni
WDMX - 3 - CONNESSIONI 3.1 Collegamenti della linea DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione ripor-... -
Page 9: Risoluzione Dei Problemi
WDMX RISOLUZIONE DEI PROBLEMI • Se il LED “Power/DMX” del trasmettitore non lampeggia, assicurarsi che sia collegato correttamente ad un controller universale DMX tramite l’uscita proveniente da un’ unità di una catena DMX; oppure ad una qualsiasi altra apparecchiatura DMX operante come MASTER nel modalità master/slave. - Page 11 WDMX INTRODUCTION Thank you for purchasing a PROLIGHTS product. WDMX “transceiver” is a unit that can act as both trans- mitter and receiver, by easily changing the setting. INDEX Safety General instructions Warnings and installation precautions General information Description and technical specifications 1.
- Page 12 WDMX WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .
- Page 13 WDMX - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections FRONT PANEL Fig.1 1. ANTENNA. 2. POWER IN: DC 9V 200mA. 3. KEYHOLE SLOTS for wall mounting. 4. MODE INDICATOR LIGHTS. 5. DIP-switch settings for TX/RX mode and channel selection.
- Page 14 WDMX 1.2 Description WDMX “transceiver” is a unit that can act as both transmitter and receiver, by easily changing the setting. Innovative and still easy to use makes the WDMX a favourite at the production and rental company that constantly has new and different projects. Based on the W-DMX technology that is proven to be reliable, safe and easy to use but with more advanced features for the most demanding clients and projects.
- Page 15 WDMX 2.3 Setup WDMX system Any number of WDMX units can be used together in a given venue. These instructions will explain how to properly set up a WDMX system. NOTE. Since WDMX units can operate on two separate frequencies, it is possible to have two WDMX systems operating independently of each other in one venue.
- Page 16 WDMX - 3 - CONNECTIONS 3.1 Connection of the DMX line DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT...
- Page 17 WDMX TROUBLESHOOTING • If the Power/DMX light isn’t blinking on the transmitter, check to make sure it is connected to a DMX controller, to the output coming from a fixture in a DMX daisy chain, or any DMX fixture operating as the master in master/slave mode.
- Page 19 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
- Page 24 Music & Lights S.r.l. entertainment technologies Via Appia Km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2000 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
