Rona Uberhaus Design TL-8267-WL-UHD Instructions

STEP-BY-STEP
ILLUSTRATED
REMOVING YOUR FLUSH VALVE / RETIRER LA ROBINET DE CHASSE
1
Turn water supply off and flush toilet to empty tank.
Eteindre l'alimentation d'eau de la toilette et tirer la
chasse pour vider le réservoir.
2
Remove the tank lid and disconnect the refill hose from
the overflow tube.
Retirer le couvercle du réservoir et déconnecter le boyau
de trop-plein du tube de trop-plein.
3
Using your hand turn the flush valve body
counterclockwise until it stops and then very gently
wiggle the valve out of the cradle.
A l'aide de votre main, tourner la robinet de chasse vers
la gauche (sens contraire des aiguilles d'une montre)
jusqu'à ce qu'elle cesse de tourner puis tranquillement
faire bouger le cylindre pour le sortir de son berceau.
4
The flush valve is now removed and ready for
replacement.
La robinet de chasse est maintenant retirée et le berceau
est prêt à recevoir la nouvelle robinet de chasse.
5
Check the rim of the cradle where it meets the flapper.
Change the cradle if the rim is damaged and does not create a proper seal. If the cradle
does not need to be replaced continue to Installation.
Vérifiez le bord du support, là où il entre en contact avec le clapet. Changez le support si le
bord est endommagé et ne crée pas une étanchéité suffisante. Si le support n'a pas besoin
d'être remplacé, passez à l'installation.
6
Bail or sponge out any excess water in the tank, if necessary.
Ecoper ou éponger tout excès d'eau dans le réservoir, si nécessaire.
7
Place a bucket under the tank and disconnect the water supply hose.
Placez un seau sous le réservoir et déconnectez le tuyau d'alimentation en eau.
8
Remove the wing nuts which connect the tank to the bowl. They are located under the
bowl.
Retirer les écrous à oreilles qui se situent sous la cuvette et qui attachent le réservoir à la
cuvette.
RONA INC.: 220 Chemin de Tremblay, Boucherville, Quebec Canada J4B 8H7 - Toll Free: 1-866-283-2239
Instructions
Uberhaus Design TL-8267-WL-UHD / 73695048
Uberhaus TL-8237-WL-TTG-UH / 73695049
www.rona.ca
ILLUSTRÉES
ÉTAPE PAR ÉTAPE

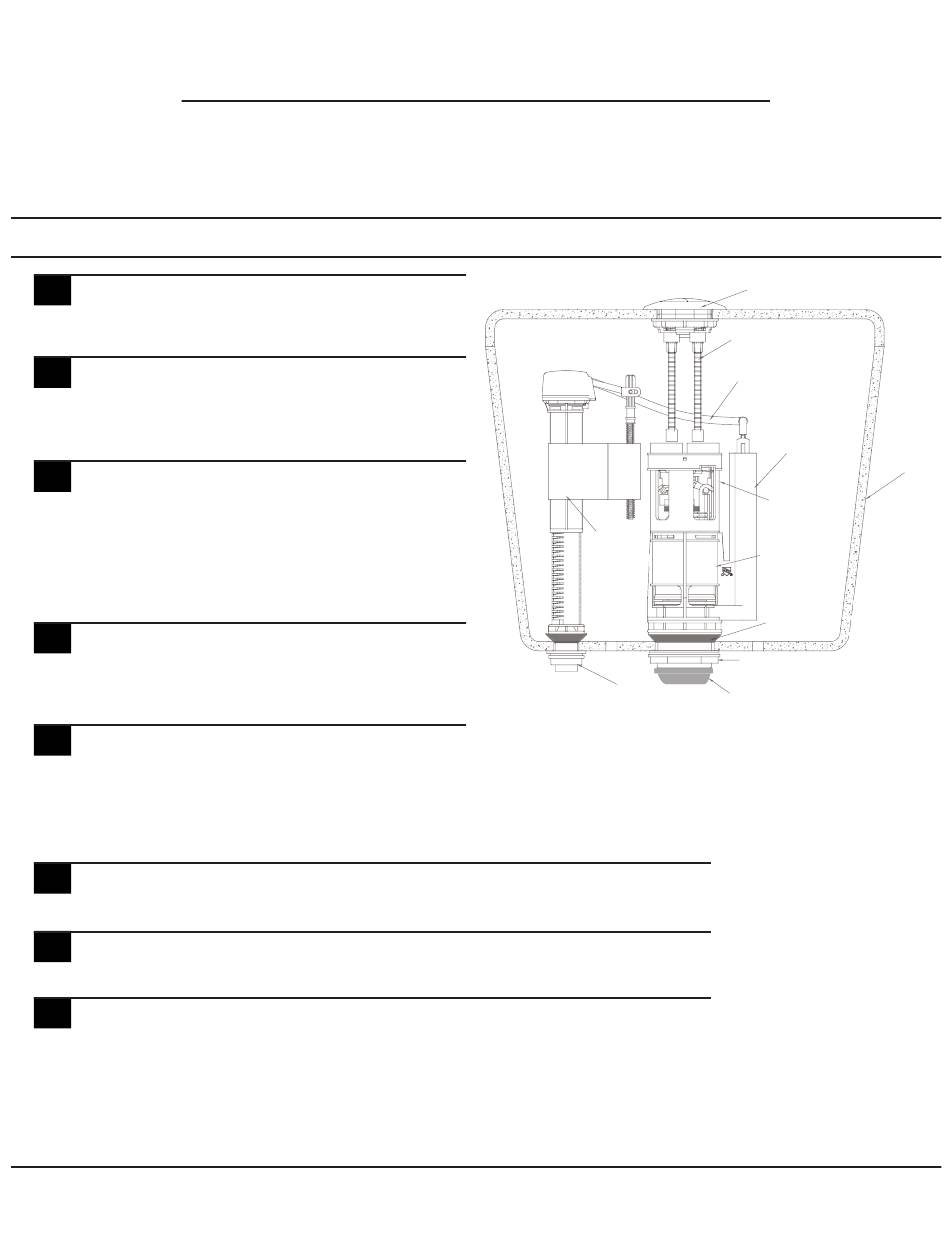

Button
