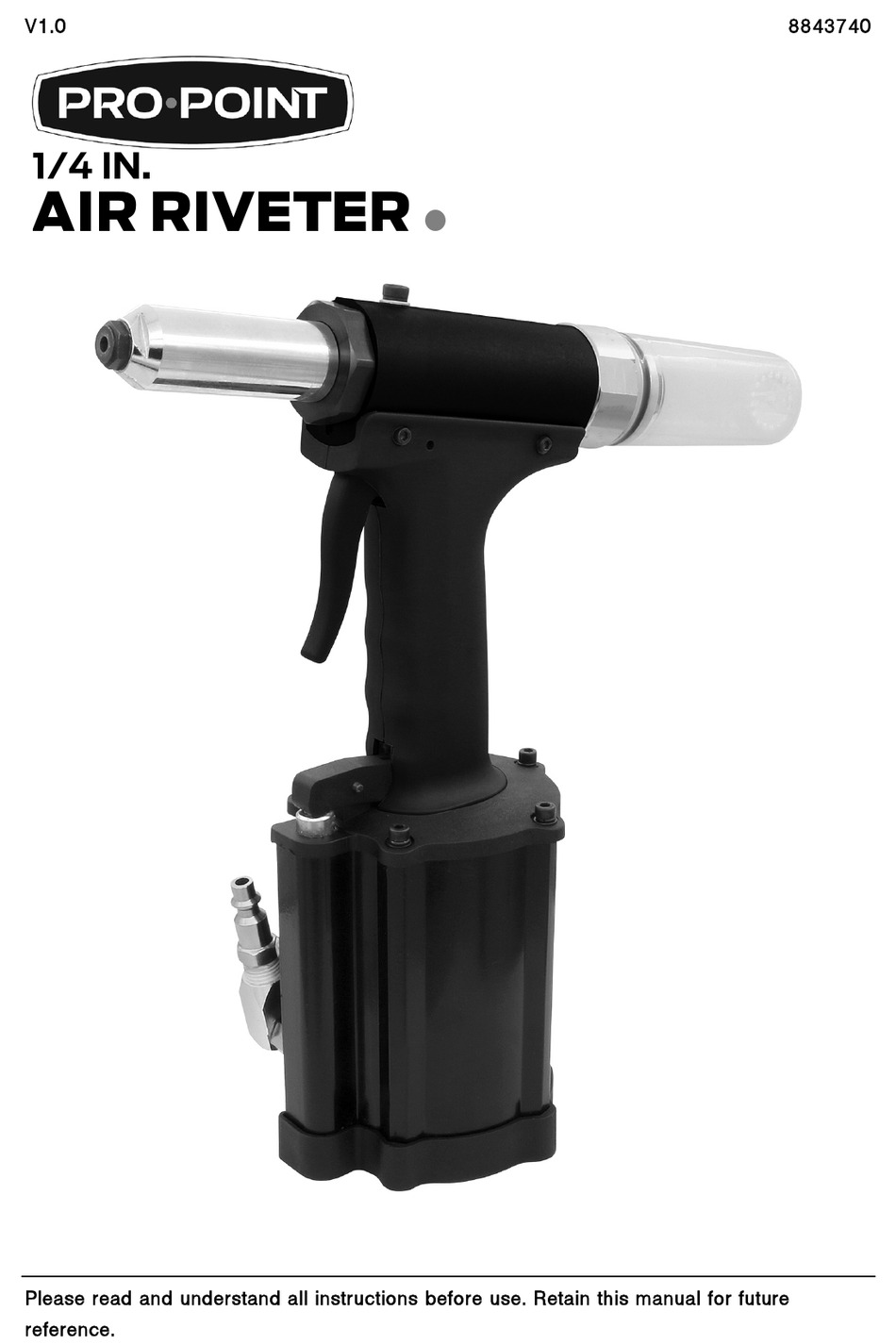

  • Page 1 V1.0 8843740 1/4 IN. AIR RIVETER  Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    8843740 1/4 in. Air Riveter V1.0 SPECIFICATIONS Air Inlet 1/4 in. Rivet Size 1/4, 3/16, 5/32, 1/8 in. Air Consumption 0.03 CFM Pressure Rating 90 PSI Pulling Force 3,636 lb Material Composite Housing HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual.

  • Page 3: Work Area

    V1.0 1/4 in. Air Riveter 8843740 INTRODUCTION The 1/4 in. Air Riveter is ideal for installing 1/8 to 1/4 in. long blind rivets. The air riveter can use either steel or aluminum rivets. The air riveter holds the ejected pins into a clear safety cap for later disposal.

  • Page 4: Personal Precautions

    8843740 1/4 in. Air Riveter V1.0 Non-skid footwear is recommended to maintain footing and balance in the work environment. Wear steel toe footwear or steel toe caps to prevent a foot injury from falling objects. PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool.
  • Page 5 V1.0 1/4 in. Air Riveter 8843740 Discontinue tool use if it does not work properly or air is leaking. Tag or mark the tool as ‘defective’ or ‘out of service’ until repaired. Check the manufacturer’s maximum pressure rating for air tools and accessories.
  • Page 6 8843740 1/4 in. Air Riveter V1.0 AIR HOSE PRECAUTIONS Inspect the tool's air hose for cracks, fraying or other faults before each use. Discontinue use if the air hose is damaged or hissing is heard from the air hose or connectors. Replace the defective air hose.

  • Page 7: Assembly And Installation

    V1.0 1/4 in. Air Riveter 8843740 IDENTIFICATION KEY Nosepiece Outer Sleeve Oil Screw Suction Knob Safety Cap Trigger Air Inlet Air Cylinder Fig. 1 ASSEMBLY & INSTALLATION Numbered references in parenthesis (#1) refer to the included Parts List. Letter references in parenthesis (A) refer to the included Identification Key.
  • Page 8 8843740 1/4 in. Air Riveter V1.0 Slowly press the syringe plunger down until the oil is in the tool. 5.1 The reservoir is full if it becomes difficult to push the plunger down. Pull the plunger up slightly to withdraw a little oil, then unscrew the syringe.

  • Page 9: Operation

    V1.0 1/4 in. Air Riveter 8843740 Unscrew the jaw carrier (#55) by rotating counterclockwise and set aside. Be careful not to spill the jaw assembly. Pull out the rivet mandrel conduit. Insert the small rivet mandrel conduit. Refit the jaw carrier and outer cylinder tightly.

  • Page 10: Care And Maintenance

    8843740 1/4 in. Air Riveter V1.0 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool fittings, alignment, hoses and power supply cord periodically. Have damaged or worn components repaired or replaced by an authorized technician.
  • Page 11 V1.0 1/4 in. Air Riveter 8843740 Press the piston and air cylinder cover assembly back into place as far as possible. Tighten the nut. Refit the cylinder base cover onto the air cylinder. ADJUSTING THE STROKE LENGTH Remove the outer cylinder (#56) using the open end of the wrench.
  • Page 12 8843740 1/4 in. Air Riveter V1.0 Lightly oil the jaws and place the jaw assembly back into position. Screw the jaw carrier into place. Check and adjust the stroke length (see Adjusting the Stroke Length). Fit the outer cylinder back onto the air riveter and tighten.

  • Page 13: Troubleshooting

    V1.0 1/4 in. Air Riveter 8843740 Apply a generous amount of air tool oil to the tool before storing it for an extended period of time (overnight, weekend, etc.). Run the tool for approximately 30 seconds to ensure the oil is evenly distributed throughout the tool.
  • Page 14 8843740 1/4 in. Air Riveter V1.0 PROBLEM(S) POSSIBLE CAUSE(S) SUGGESTED SOLUTION(S) Tool runs slowly. 1. Air regulator in 1. Open the air regulator to Air flows slightly closed position. desired airflow. from exhaust. 2. Damage or 2a. Have a qualified technician excessive wearing of service the tool.
  • Page 15 V1.0 1/4 in. Air Riveter 8843740 PROBLEM(S) POSSIBLE CAUSE(S) SUGGESTED SOLUTION(S) The riveter has 1. Low air pressure. 1. Check the regulator to verify weak pulling that it is set to 90 PSI. 2. Inadequately sized action. compressor. 2. Upgrade to a suitable compressor of adequate 3.

  • Page 16: Parts Breakdown

    8843740 1/4 in. Air Riveter V1.0 PARTS BREAKDOWN For technical questions call 1-800-665-8685...

  • Page 17: Parts List

    V1.0 1/4 in. Air Riveter 8843740 PARTS LIST 31 O-ring DESCRIPTION Screw 32 Fast connection plug Screw 33 Safety cap Cylinder base 34 rivet suction knob O-ring 35 O-ring Air cylinder cover 36 O-ring Piston plate 37 Rear seat O-ring...
  • Page 18 8843740 1/4 in. Air Riveter V1.0 For technical questions call 1-800-665-8685...
  • Page 19 V1.0 1/4 in. Air Riveter 8843740 Visit www.princessauto.com for more information...
  • Page 20 8843740 1/4 in. Air Riveter V1.0 For technical questions call 1-800-665-8685...
  • Page 21 V1,0 8843740 RIVETEUSE PNEUMATIQUE  DE 1/4 PO Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 22: Spécifications

    8843740 Riveteuse pneumatique de 1/4 po V1,0 SPÉCIFICATIONS Entrée d’air 1/4 po Taille de rivet 1/4, 3/16, 5/32, 1/8 po Consommation d’air 0,03 pi cubes/min Pression nominale 90 lb/po carré Force de tirage 3,636 lb Matériau Boîtier en composite DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés...

  • Page 23: Aire De Travail

    V1,0 Riveteuse pneumatique de 1/4 po 8843740 INTRODUCTION La riveteuse pneumatique de 1/4 po est l’outil idéal pour installer des rivets aveugles de 1/8 à 1/4 po de long. La riveteuse pneumatique peut utiliser des rivets en acier ou en aluminium. La riveteuse pneumatique retient les broches éjectées dans un capuchon de sécurité...

  • Page 24: Précautions Personnelles

    8843740 Riveteuse pneumatique de 1/4 po V1,0 Portez des gants qui protègent en fonction des matériaux de travail et pour réduire les effets des vibrations de l'outil. Portez des vêtements de protection conçus pour l'environnement de travail et pour l'outil.
  • Page 25 V1,0 Riveteuse pneumatique de 1/4 po 8843740 Ne dirigez jamais l'outil vers votre personne. Cela pourrait causer une blessure. N’utilisez jamais la riveteuse sans le capuchon de sécurité (E). Les broches éjectées pourraient vous causer des blessures ou causer des blessures aux gens à proximité.
  • Page 26 8843740 Riveteuse pneumatique de 1/4 po V1,0 toujours des lunettes de sécurité approuvés OSHA afin de vous protéger les yeux lorsque vous utilisez le compresseur d’air. Arrêtez toujours le compresseur d’air et évacuez complètement la pression du réservoir avant de tenter de procéder à l’entretien ou de fixer des outils pneumatiques.
  • Page 27 V1,0 Riveteuse pneumatique de 1/4 po 8843740 Veillez à ce que personne, ni aucun matériel mobile ou des véhicules n'écrasent le tuyau d’air non protégée. Placez le tuyau d’air à l'écart des zones de circulation intense, soit à l'intérieur d'un conduit renforcé...

  • Page 28: Assemblage Et Installation

    8843740 Riveteuse pneumatique de 1/4 po V1,0 GUIDE D’IDENTIFICATION Embout Manchon extérieur Vis de graissage Bouton d’aspiration Capuchon de sécurité Gâchette Entrée d’air Cylindre pneumatique Fig. 1 ASSEMBLAGE ET INSTALLATION Les numéros de référence entre parenthèses (n 1) se rapportent à la liste de pièces comprise.
  • Page 29 V1,0 Riveteuse pneumatique de 1/4 po 8843740 Enlevez la vis (C) et le joint d’étanchéité (n 47) sur le dessus du cylindre d’huile. Remplissez la seringue (fig. 2-1) d’huile hydraulique. Vissez le raccord en laiton de la seringue (n 60) dans le trou sur le dessus du cylindre d’huile (fig.
  • Page 30 8843740 Riveteuse pneumatique de 1/4 po V1,0 Remettez en place le capuchon de sécurité. Un sifflement se fait entendre au niveau de l’embout. Placez l’embout près de la broche de rivet pour aspirer le rivet dans l’embout. Tournez le bouton d’aspiration de rivet dans le sens horaire pour couper le débit d’air d’aspiration.

  • Page 31: Soin Et Entretien

    V1,0 Riveteuse pneumatique de 1/4 po 8843740 Reliez la riveteuse pneumatique à la source d’air et démarrez le compresseur. Poussez le mandrin du rivet (tige) dans l’embout jusqu’à ce que la tête de rivet touche l’embout. Insérez la tête de mandrin et la broche du rivet dans le trou prépercé.
  • Page 32 8843740 Riveteuse pneumatique de 1/4 po V1,0 AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la réparation de l'outil. Un outil mal réparé peut présenter un risque pour l'utilisateur et/ou pour les autres. AJOUT D'HUILE HYDRAULIQUE AVIS! Ne remplissez pas trop le vérin pneumatique (H) lorsque vous versez l’huile hydraulique.
  • Page 33 V1,0 Riveteuse pneumatique de 1/4 po 8843740 Maintenez le support de mâchoire en position pendant le desserrage de l’écrou. RÉDUIRE LA DISTANCE 5.1. Tournez l’écrou dans le sens antihoraire pour réduire la distance jusqu’à ce que cette dernière soit de 60 mm par rapport à...
  • Page 34 8843740 Riveteuse pneumatique de 1/4 po V1,0 Contrôlez et réglez la longueur de la course (consultez Réglage de la longueur de la course). Remettez le vérin du manchon extérieur sur la riveteuse pneumatique et serrez. REMPLACEMENT DES JOINTS TORIQUES Des joints toriques de rechange pour les n 44 et 7 sont compris pour les raccords situés entre les sections avant et arrière de la riveteuse, et...

  • Page 35: Mise Au Rebut

    V1,0 Riveteuse pneumatique de 1/4 po 8843740 après chaque heure d'utilisation continue. Sans lubrification, l'outil ne fonctionnera pas correctement et ses pièces s'useront prématurément. Évitez d'ajouter une trop grande quantité d'huile pour outil pneumatique, puisque cela peut entraîner une perte de puissance prématurée et éventuellement un bris de l'outil.
  • Page 36 8843740 Riveteuse pneumatique de 1/4 po V1,0 à vitesse usées. qualifié de réparer l'outil. normale mais 2. Remplacez l'outil ou les pièces. perd de la puissance sous charge. L'outil fonctionne Les pièces du moteur sont 1. Vérifiez si le filtre d'entrée d'air lentement.
  • Page 37 V1,0 Riveteuse pneumatique de 1/4 po 8843740 PROBLÈME(S) CAUSE(S) POSSIBLE(S) SOLUTION(S) PROPOSÉE(S) Les mâchoires 1. L'embout présente un 1. Serrez l'embout. refusent de jeu. 2. Retirez et nettoyez les s'ouvrir. 2. Les mâchoires sont mâchoires. sales. La course est 1. La tige du rivet n'est 1.
  • Page 38 8843740 Riveteuse pneumatique de 1/4 po V1,0 RÉPARTITION DES PIÈCES En cas de questions techniques, appelez le 1-800-665-8685...

  • Page 39: Liste Des Pièces

    V1,0 Riveteuse pneumatique de 1/4 po 8843740 LISTE DES PIÈCES 30 Raccord pivotant DESCRIPTION QTÉ 31 Joint torique 32 Prise à connexion rapide Base de cylindre 33 Capuchon de sécurité Joint torique 34 Bouton d’aspiration de rivet Couvercle du vérin...
  • Page 40 8843740 Riveteuse pneumatique de 1/4 po V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
