ターミネータ
TERMINATOR
取扱説明書 / Instruction Manual
2013 年 9 月 改訂 2 版
Printed in Japan
9690A980-02 13-09H
9690-01,9690-02
製造番号
9690-03,9690-04
はじめに
このたびは、HIOKI 9690-01, 9690-02, 9690-03, 9690-04 ターミネータ をご
選定いただき、誠にありがとうございます。この製品を十分にご活用いただ
き、末長くご使用いただくためにも、取扱説明書はていねいに扱い、いつも
お手元に置いてご使用ください。
概要
9690-01, 9690-02, 9690-03, 9690-04 ターミネータは 3665 LAN ケーブルハ
イテスタ専用です。複数のケーブルを識別するときに、本器を使用すると
ケーブルの付け替えがいらず便利です。最大 21 本のケーブルを識別するこ
とができます。

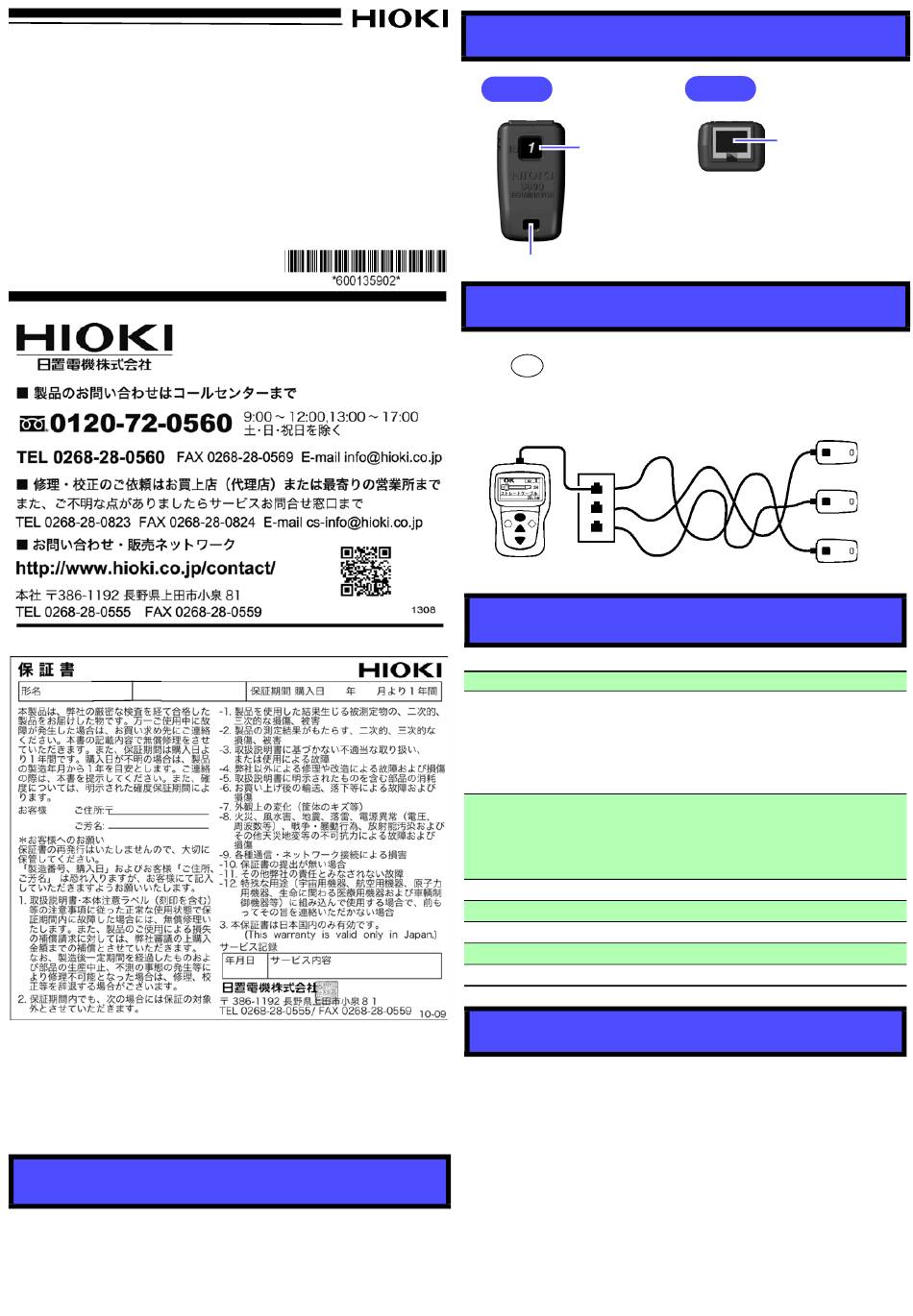

各部の名称
正面図
ID 番号
（9690-01）
ストラップ取り付け穴
使用方法
検査対象ケーブルの両端にターミネータと 3665 LAN ケーブルハイテスタを
接続し、 キーを押します。画面右上に ID 番号が表示されます。
TEST
詳細については LAN ケーブルハイテスタに付属の取扱説明書を参照してく
ださい。
LAN ケーブルハイテスタ
仕様
構成 抵抗ネットワーク
測定可能 ツイストペアケーブル：
ケーブル・
特性インピーダンス 100 Ω
コネクタ
シールド付き、シールドなし
CAT3、CAT4、CAT5、CAT5e、CAT6
RJ-45 コネクタ
ID 番号 1 ～ 5 ：9690-01（5 個セット）
6 ～ 10 ：9690-02（5 個セット）
11 ～ 15 ：9690-03（5 個セット）
16 ～ 20 ：9690-04（5 個セット）
使用温湿度範囲 0 ～ 40 ℃、80%rh 以下（結露なきこと）
保存温湿度範囲 -10 ～ 50 ℃、80%rh 以下（結露なきこと）
使用場所 高度 2000 m 以下、屋内
外形寸法 約 26W × 46H × 19Dmm（突起物含まず）
質量 約 14 g
点検・保守
点検
本器がお手元に届きましたら、輸送中において異常または破損がないか点検
してからご使用ください。 万一、 破損あるいは仕様どおり動作しない場合は、
お買上店（代理店）か最寄りの営業所にご連絡ください。
保守・サ－ビス
本器の汚れをとるときは、柔らかい布に水か中性洗剤を少量含ませて、軽く
拭いてください。ベンジン、アルコール、アセトン、エーテル、ケトン、シ
ンナー、ガソリン系を含む洗剤は絶対に使用しないでください。変形、変色
することがあります。
上面図
ケーブル接続端子
（RJ-45 コネクタ）
ターミネータ
検査対象ケーブル
