Installation à une poutre en I
• Assurez-vous que la surface de support pourra soutenir sans danger la charge combinée de l'équipement, de toute
sa visserie et de tous ses composants.

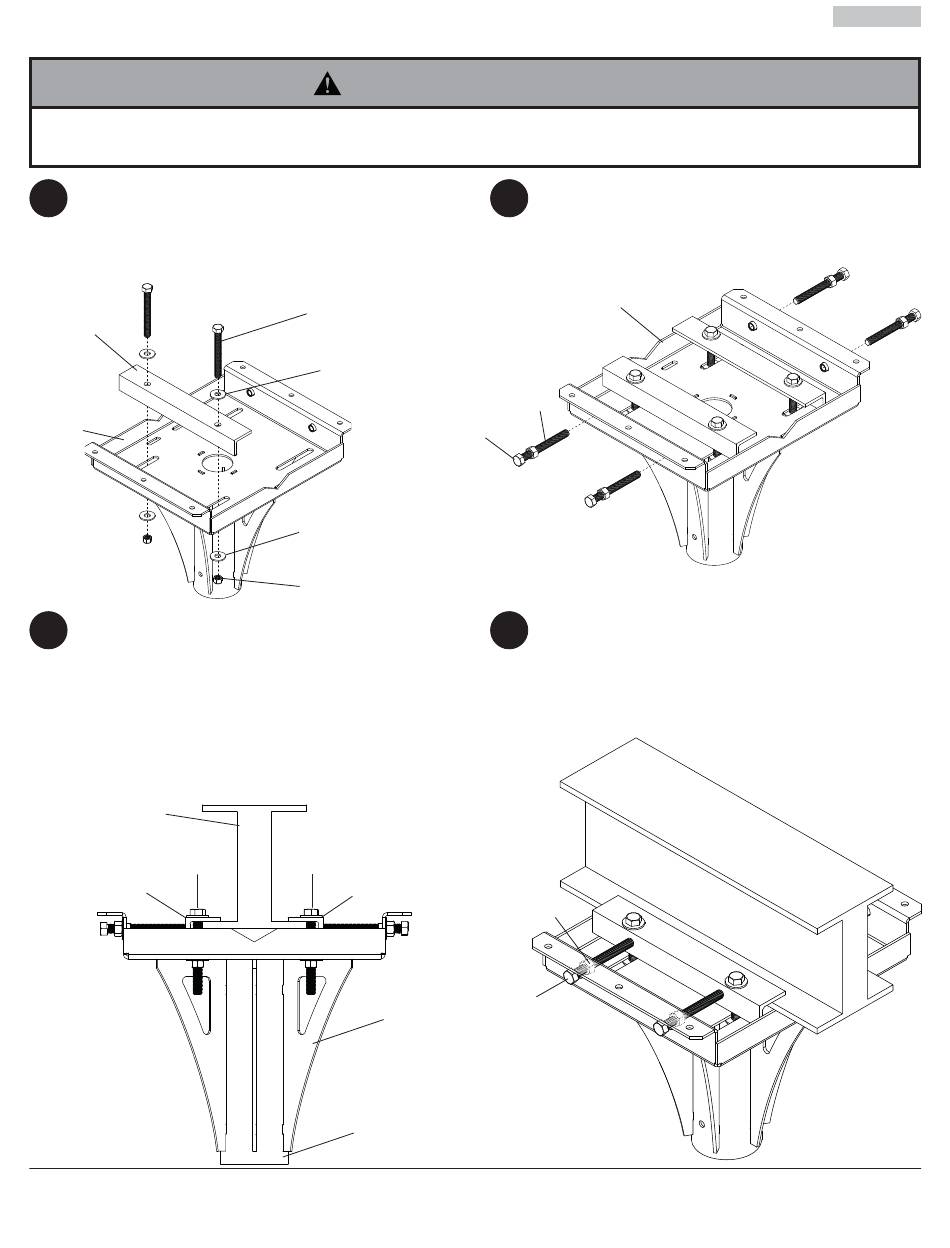

Faites passer deux écrous (M) à travers
1
quatre rondelles (N), la fi xation de plafond (L),
l'assemblage de plafond (C) et deux écrous de
blocage (O) comme illustré.
Répétez pour la deuxième fi xation de plafond.
L
C
Soulevez l'assemblage de plafond (C) jusqu'à la
3
poutre en I et glissez les fi xations de plafond (L)
aussi près que possible du centre de la poutre
en I. REMARQUE : Le tube de l'assemblage de
plafond doit être centré sous la poutre en I.
Serrez alternativement les boulons (M) des
fi xations droite et gauche jusqu'à ce que les
boulons exercent une pression égale sur chaque
fi xation.
POUTRE EN I
M
FIXATION
GAUCHE (L)
AVERTISSEMENT
M
N
M
N
O
M
FIXATION
DROITE (L)
C
TUBE
18 sur 24
Insérez quatre écrous hexagonaux (P) dans
2
quatre boulons (M). Insérez quatre boulons (M)
dans le côté de l'assemblage de plafond (C), mais
sans les serrer.
C
P
Serrez les boulons (M) situés sur les côtés de la
4
plaque de plafond jusqu'à ce qu'ils touchent la
fi xation de plafond.
Serrez les écrous hexagonaux (P) jusqu'à ce qu'ils
touchent les côtés de la plaque de plafond.
P
M
