Sojag Four Seasons 999-6158717 Assembly Manual

Sunshelter 10 x 12 ft
Hide thumbs

Advertisement

Quick Links

Download this manual
Assembly Manual
Guide d'assemblage

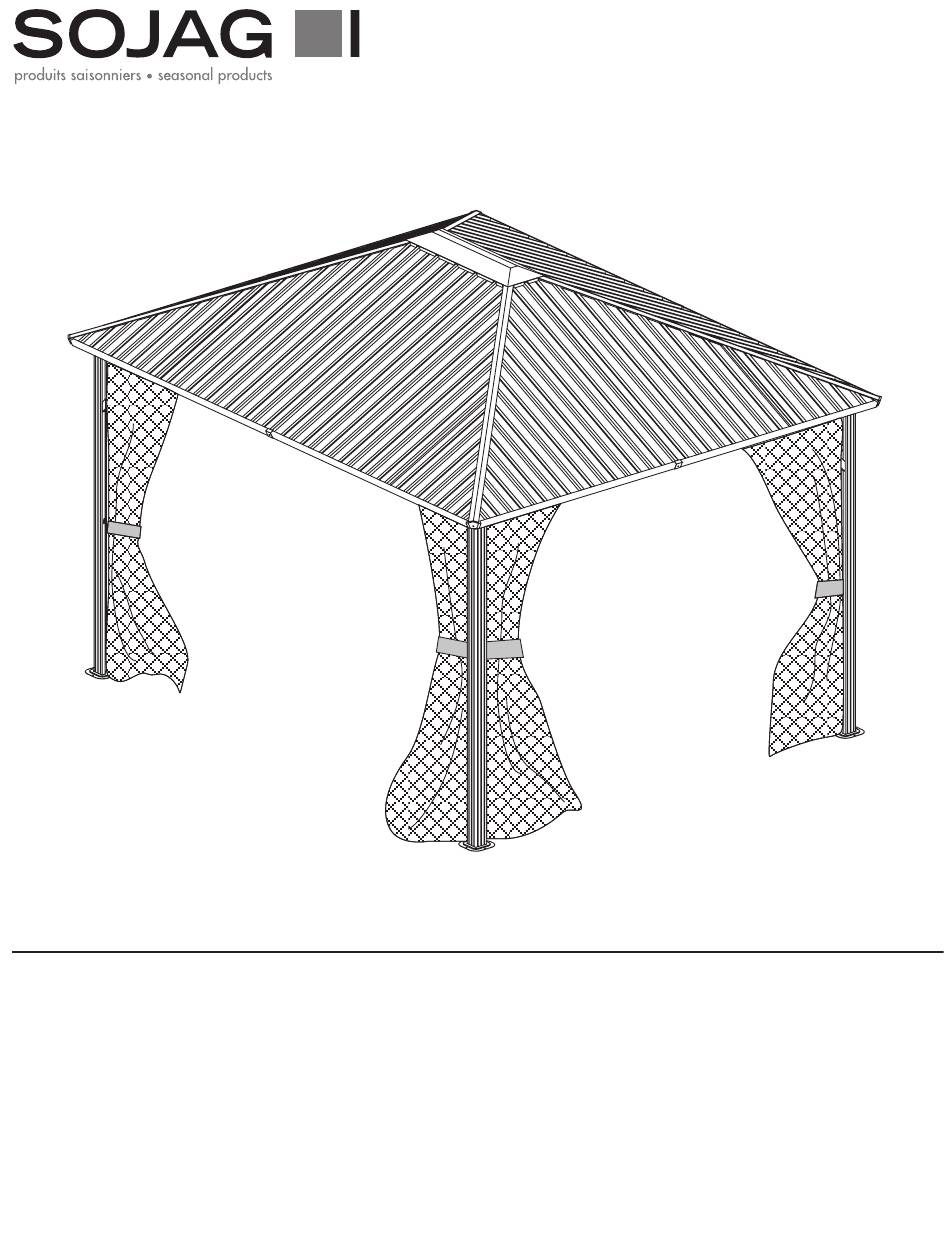

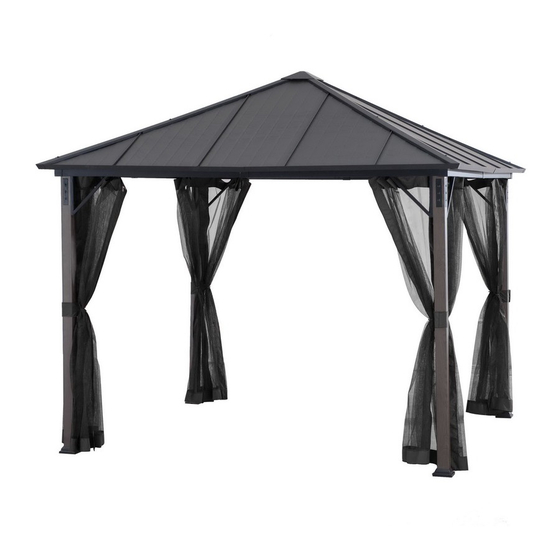

Four Seasons Sunshelter 10 x 12 ft.
Abri-soleil quatre saisons 3 x 3,65 m
Exact dimension of the roof, corner-to-corner: 118.2 x 143.7 inch
Dimension exacte du toit, coin à coin : 300 x 365 cm
Min. dimension suggested for the base: 114 x 140 inch
Dimension min. suggérée pour la base : 290 x 355 cm
Sojag code: 999-6158717
Code Sojag : 999-6158717
UPC code: 772830158717
Code CUP : 772830158717
© Sojag inc. 2016

Advertisement

loading
Need help?

Need help?

Do you have a question about the Four Seasons 999-6158717 and is the answer not in the manual?

Questions and answers

Related Manuals for Sojag Four Seasons 999-6158717

Summary of Contents for Sojag Four Seasons 999-6158717

  • Page 1 Dimension exacte du toit, coin à coin : 300 x 365 cm Min. dimension suggested for the base: 114 x 140 inch Dimension min. suggérée pour la base : 290 x 355 cm Sojag code: 999-6158717 Code Sojag : 999-6158717 UPC code: 772830158717 Code CUP : 772830158717 © Sojag inc. 2016...
  • Page 2 Important Read the owner’s manual PRIOR to start assembly the product. The unit must be anchored using the appropriate screws based on the flooring which it is being anchored to (not included). Important Lire le guide de l’utilisateur AVANT de débuter l’assemblage du produit. Le produit doit être ancré...

  • Page 3: Operation

    Tighten the screws at least twice a year. 4. Ne pas recouvrir la structure d’une bâche durant l’hiver. 3. Do not hang any items to the structure. 4. Do not cover the structure with tarpaulin during winter. © Sojag inc. 2016...

  • Page 4: Safety Information

    Rincer à l’eau claire. Rinse with clean water. 2. Toute accumulation de neige doit être retirée du toit en 2. Snow must always be removed from the roof of the unit. tout temps. © Sojag inc. 2016...

  • Page 5: Planning Assembly

    Not included in the box. Non inclus à l’intérieur de la boîte. Safety GoGGleS Stepladder level lunetteS de Sécurité eScaBeau niveau GloveS Safety hat phillipS Screwdriver GantS caSque de Sécurité tourneviS étoile © Sojag inc. 2016...

  • Page 6: Hardware Kit

    Vis et écrou M6X23 Screw M6X23 Vis M6X23 Screw M6X15 Vis M6X15 Screw M6X10 (D10X20) Vis M6X10 (D10X20) Screw and Cap Nut M6X42 Vis et écrou-borgne M6X42 Screw ST4.8X12 Vis ST4.8X12 Allen Key Clé hexagonale Wrench Clé plate © Sojag inc. 2016...

  • Page 7: Parts List

    Barre de renfort de coin Corner Solidifying Bar Barre de renfort de coin Solidifying Roof Bar Barre de renfort de toit Solidifying Roof Bar Barre de renfort de toit Corner Cover Couvre-coin Joint Cover Plate Cache-joint © Sojag inc. 2016...
  • Page 8 Connecteur de toit intérieur Inside Roof Connector Base Base Embout de finition Finishing End Embout de finition de coin Corner Finishing End Fer angle Iron Angle Fer angle Iron Angle Entretoise Spacer Barre d’union Union Bar © Sojag inc. 2016...
  • Page 9 Panneau de toit Roof Panel Panneau de toit Roof Panel Panneau de toit Roof Panel Panneau de toit Roof Panel Panneau de toit Roof Panel Panneau de toit Metal Bracket Attache de métal Metal Bracket Attache de métal © Sojag inc. 2016...
  • Page 10 Contacter votre marchand pour plus de détails. Winter / Hiver Summer / Été 4 curtains with 36 hooks 4 rideaux et 36 crochets 4 mosquito nets with 36 hooks 4 moustiquaires Winter cover et 36 crochets Toile hivernale Winter bar Barre hivernale © Sojag inc. 2016...
  • Page 11 A video of the assembly is available on YouTube, visit https://www.youtube.com/user/sojagmontreal Un vidéo de l’assemblage de l’abri est disponible sur YouTube, visiter https://www.youtube.com/user/sojagmontreal Step 1 Étape 1 parts required for this step / pièces requises pour cette étape : https://www.youtube.com/user/sojagmontreal © Sojag inc. 2016...
  • Page 12 (V) tel qu’illustré. S’assurer que les vis sont bien serrées. Repeat for the short ogees (C and C1). Répéter pour les moulures courtes (C et C1). parts required for this step / pièces requises pour cette étape : need help? besoin d’aide ? © Sojag inc. 2016...
  • Page 13 © Sojag inc. 2016...
  • Page 14 / pièces requises pour cette étape : 4 Curtains and 36 Hook 4 Rideaux et 36 crochet 4 Mosquito Nets and 36 Hooks 4 Moustiquaires et 36 crochets need help? besoin d’aide ? © Sojag inc. 2016...
  • Page 15 & Hook Crochet for curtains Hook pour rideaux Crochet for mosquito nets pour moustiquaires & Hook Crochet for curtains Hook pour rideaux Crochet for mosquito nets pour moustiquaires Side View Vue de côté https://www.youtube.com/user/sojagmontreal © Sojag inc. 2016...
  • Page 16 Step 4 Étape 4 parts required for this step / pièces requises pour cette étape : need help? besoin d’aide ? © Sojag inc. 2016...
  • Page 17 Step 5 Étape 5 parts required for this step / pièces requises pour cette étape : https://www.youtube.com/user/sojagmontreal © Sojag inc. 2016...
  • Page 18 Step 6 Étape 6 parts required for this step / pièces requises pour cette étape : need help? besoin d’aide ? © Sojag inc. 2016...
  • Page 19 Step 7 Étape 7 parts required for this step / pièces requises pour cette étape : https://www.youtube.com/user/sojagmontreal © Sojag inc. 2016...
  • Page 20 Step 8 Étape 8 parts required for this step / pièces requises pour cette étape : need help? besoin d’aide ? © Sojag inc. 2016...
  • Page 21 Step 9 Étape 9 parts required for this step / pièces requises pour cette étape : https://www.youtube.com/user/sojagmontreal © Sojag inc. 2016...
  • Page 22 Step 10 Étape 10 parts required for this step / pièces requises pour cette étape : need help? besoin d’aide ? © Sojag inc. 2016...
  • Page 23 (V). View from View from underside of underside of the sunshelter the sunshelter Vue sous Vue sous le toit le toit parts required for this step / pièces requises pour cette étape : https://www.youtube.com/user/sojagmontreal © Sojag inc. 2016...
  • Page 24 (N1, N2, N3, N4, O1, O2, O3 as illustrated. et O4) tel qu’illustré. Side View Vue de profil parts required for this step / pièces requises pour cette étape : need help? besoin d’aide ? © Sojag inc. 2016...
  • Page 25 D1/R D1/R https://www.youtube.com/user/sojagmontreal © Sojag inc. 2016...
  • Page 26 Ne pas visser fermement les vis dès le départ. Installer tous les panneaux de toit avec les vis chétives puis, une fois tous les panneaux attachés, repasser pour visser fermement toutes les vis. parts required for this step / pièces requises pour cette étape : need help? besoin d’aide ? © Sojag inc. 2016...
  • Page 27 Illustration 1 https://www.youtube.com/user/sojagmontreal © Sojag inc. 2016...
  • Page 28 Illustration 2 © Sojag inc. 2016...
  • Page 29 Illustration 3 Summary récapitulation 1• Screw (U) 1• Vis (U) 2• Screw and nut (S) 2• Vis et écrou (S) 3• Screw and nut (X1) 3• Vis et écrou (X1) 4• Screw and nut (T) 4• Vis et écrou (T) https://www.youtube.com/user/sojagmontreal © Sojag inc. 2016...
  • Page 30 (M2) by inserting a screw (V). avec un embout de finition de coin (M2) en y insérant de nouveau la même vis (V). parts required for this step / pièces requises pour cette étape : need help? besoin d’aide ? © Sojag inc. 2016...
  • Page 31 G2/G4 G1/G3 STArT HErE DébUTEr G1/G3 G2/G4 https://www.youtube.com/user/sojagmontreal © Sojag inc. 2016...
  • Page 32 308.5 cm / 121.5 in optIonaL moSQUIto netS optIonaL cUrtaInS moUStIQUaIreS optIonneLS rIdeaUX optIonneLS parts required for this step / pièces requises pour cette étape : Curtain Mosquito Net Rideau Moustiquaire need help? besoin d’aide ? © Sojag inc. 2016...
  • Page 33 © Sojag inc. 2016 Made in CHINA / Fabriqué en CHINE / Hecho en CHINA...
