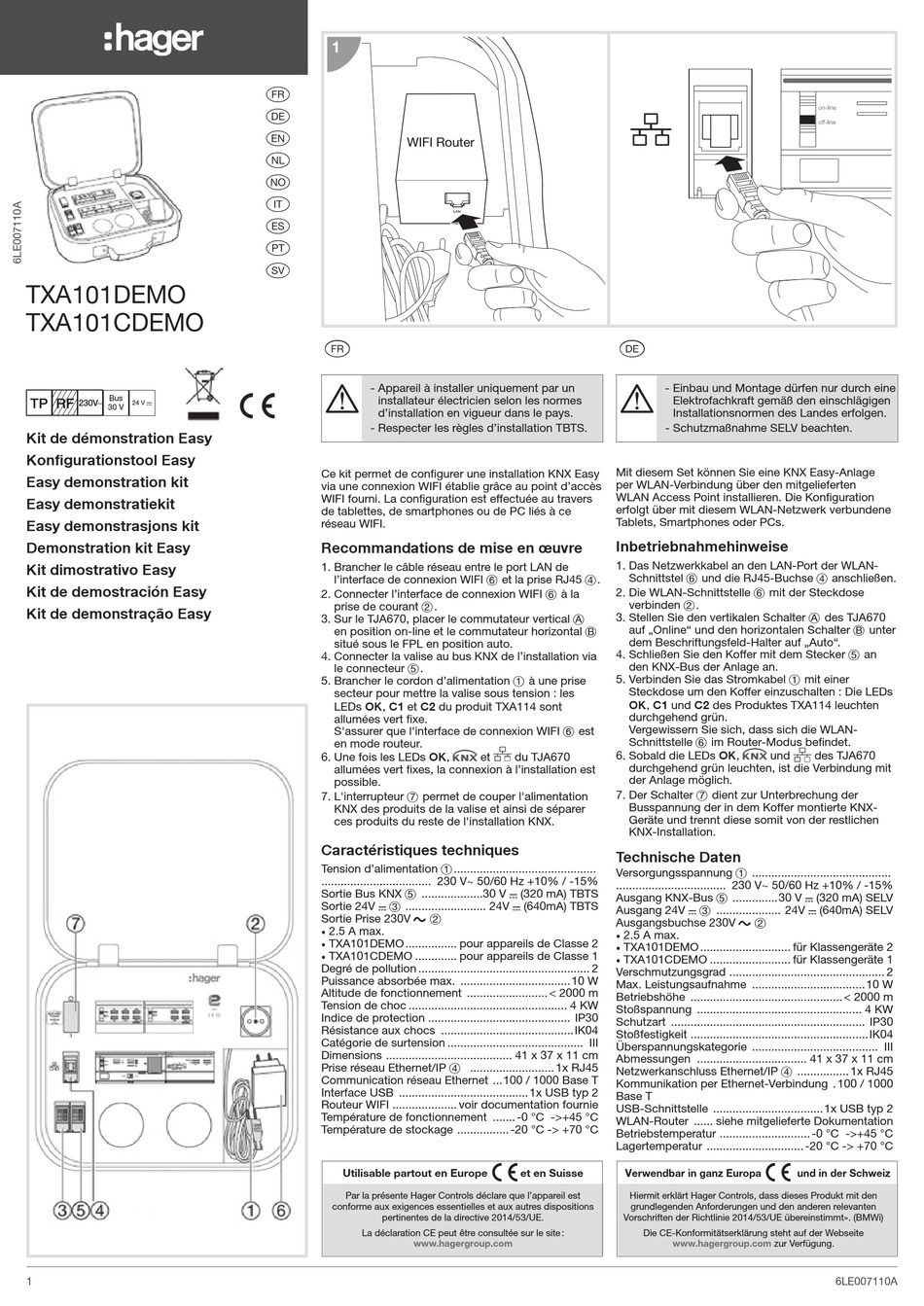

hager TXA101DEMO Manual

TXA101DEMO
TXA101CDEMO
B n ?
Bus
24 V
30 V
Kit de démonstration Easy
Konfigurationstool Easy
Easy demonstration kit
Easy demonstratiekit
Easy demonstrasjons kit
Demonstration kit Easy
Kit dimostrativo Easy
Kit de demostración Easy
Kit de demonstração Easy
1
1
a
e
z
WIFI Router
i
o
y
r
t
s
A
- Appareil à installer uniquement par un
M
installateur électricien selon les normes
d'installation en vigueur dans le pays.
- Respecter les règles d'installation TBTS.
Ce kit permet de configurer une installation KNX Easy
via une connexion WIFI établie grâce au point d'accès
WIFI fourni. La configuration est effectuée au travers
de tablettes, de smartphones ou de PC liés à ce
réseau WIFI.
Recommandations de mise en œuvre
1. Brancher le câble réseau entre le port LAN de
l'interface de connexion WIFI 6 et la prise RJ45 4.
2. Connecter l'interface de connexion WIFI 6 à la
prise de courant 2.
3. Sur le TJA670, placer le commutateur vertical A
en position on-line et le commutateur horizontal B
situé sous le FPL en position auto.
4. Connecter la valise au bus KNX de l'installation via
le connecteur 5.
5. Brancher le cordon d'alimentation 1 à une prise
secteur pour mettre la valise sous tension : les
LEDs OK, C1 et C2 du produit TXA114 sont
allumées vert fixe.
S'assurer que l'interface de connexion WIFI 6 est
en mode routeur.
6. Une fois les LEDs OK,
allumées vert fixes, la connexion à l'installation est
possible.
7. L'interrupteur 7 permet de couper l'alimentation
KNX des produits de la valise et ainsi de séparer
ces produits du reste de l'installation KNX.
Caractéristiques techniques
Tension d'alimentation 1 ............................................
.................................. 230 V~ 50/60 Hz +10% / -15%
Sortie Bus KNX 5 ...................30 V
Sortie 24V 3 ......................... 24V
Sortie Prise 230V v 2
• 2.5 A max.
• TXA101DEMO ................ pour appareils de Classe 2
• TXA101CDEMO ............. pour appareils de Classe 1
Degré de pollution ..................................................... 2
Puissance absorbée max. ..................................10 W
Altitude de fonctionnement ......................... < 2000 m
Tension de choc ................................................. 4 KW
Indice de protection ............................................ IP30
Résistance aux chocs .........................................IK04
Catégorie de surtension .......................................... III
Dimensions ....................................... 41 x 37 x 11 cm
Prise réseau Ethernet/IP 4 .......................... 1x RJ45
Communication réseau Ethernet ...100 / 1000 Base T
Interface USB ........................................1x USB typ 2
Routeur WIFI .................... voir documentation fournie
Température de fonctionnement ....... -0 °C ->+45 °C
Température de stockage ................ -20 °C -> +70 °C
Utilisable partout en Europe
Par la présente Hager Controls déclare que l'appareil est
conforme aux exigences essentielles et aux autres dispositions
pertinentes de la directive 2014/53/UE.
La déclaration CE peut être consultée sur le site :
www.hagergroup.com
E
Mit diesem Set können Sie eine KNX Easy-Anlage
per WLAN-Verbindung über den mitgelieferten
WLAN Access Point installieren. Die Konfiguration
erfolgt über mit diesem WLAN-Netzwerk verbundene
Tablets, Smartphones oder PCs.
Inbetriebnahmehinweise
1. Das Netzwerkkabel an den LAN-Port der WLAN-
Schnittstel 6 und die RJ45-Buchse 4 anschließen.
2. Die WLAN-Schnittstelle 6 mit der Steckdose
verbinden 2.
3. Stellen Sie den vertikalen Schalter A des TJA670
auf „Online" und den horizontalen Schalter B unter
dem Beschriftungsfeld-Halter auf „Auto".
4. Schließen Sie den Koffer mit dem Stecker 5 an
den KNX-Bus der Anlage an.
5. Verbinden Sie das Stromkabel 1 mit einer
Steckdose um den Koffer einzuschalten : Die LEDs
OK, C1 und C2 des Produktes TXA114 leuchten
durchgehend grün.
Vergewissern Sie sich, dass sich die WLAN-
Schnittstelle 6 im Router-Modus befindet.
6. Sobald die LEDs OK,
et du TJA670
durchgehend grün leuchten, ist die Verbindung mit
der Anlage möglich.
7. Der Schalter 7 dient zur Unterbrechung der
Busspannung der in dem Koffer montierte KNX-
Geräte und trennt diese somit von der restlichen
KNX-Installation.
Technische Daten
Versorgungsspannung 1 ...........................................
.................................. 230 V~ 50/60 Hz +10% / -15%
(320 mA) TBTS
Ausgang KNX-Bus 5 ..............30 V
(640mA) TBTS
Ausgang 24V
Ausgangsbuchse 230V v 2
• 2.5 A max.
• TXA101DEMO ............................ für Klassengeräte 2
• TXA101CDEMO ......................... für Klassengeräte 1
Verschmutzungsgrad ................................................ 2
Max. Leistungsaufnahme ...................................10 W
Betriebshöhe ............................................... < 2000 m
Stoßspannung ................................................... 4 KW
Schutzart ............................................................ IP30
Stoßfestigkeit .......................................................IK04
Überspannungskategorie ....................................... III
Abmessungen .................................. 41 x 37 x 11 cm
Netzwerkanschluss Ethernet/IP 4 ................ 1x RJ45
Kommunikation per Ethernet-Verbindung . 100 / 1000
Base T
USB-Schnittstelle ..................................1x USB typ 2
WLAN-Router ...... siehe mitgelieferte Dokumentation
Betriebstemperatur ............................ -0 °C ->+45 °C
Lagertemperatur .............................. -20 °C -> +70 °C
å
et en Suisse Verwendbar in ganz Europa
Hiermit erklärt Hager Controls, dass dieses Produkt mit den
grundlegenden Anforderungen und den anderen relevanten
Vorschriften der Richtlinie 2014/53/UE übereinstimmt». (BMWi)
Die CE-Konformitätserklärung steht auf der Webseite
- Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den einschlägigen
Installationsnormen des Landes erfolgen.
- Schutzmaßnahme SELV beachten.
und des TJA670
(320 mA) SELV
3 .................... 24V (640mA) SELV
å
und in der Schweiz
www.hagergroup.com zur Verfügung.
