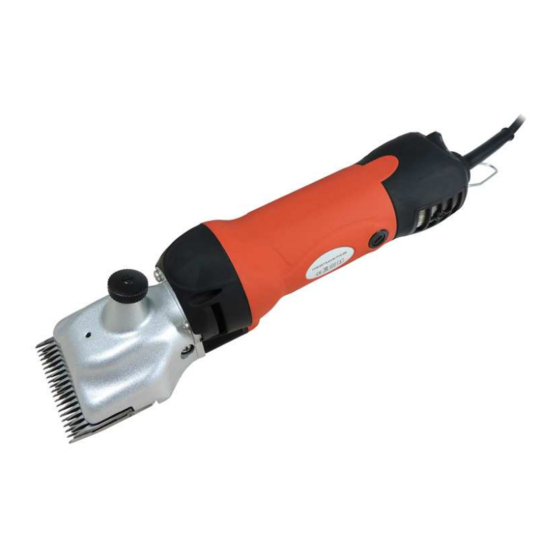

- Page 1 Bedienungsanleitung für Schermaschine EG 718 „Equus“ - Art.-Nr. 7718-000 Operating manual for Shearing Machine EG 718 “Equus” - Art.-No. 7718-000...
- Page 2 Bedienungsanleitung für Schermaschine EG 718 „Equus“ Art.-Nr. 7718-000 Inhaltsverzeichnis 1. Bestimmungsgemäße Verwendung 1.1 Gesamtansicht / Bedienungselemente 1.2 Verwendungszweck 1.3 Technische Daten 1.4 Ausstattung 2. Sicherheitsvorschriften 2.1 Einleitung 2.2 Symbole und Warnhinweise 2.3 Bestimmungsgemäße Verwendung 2.4 Grundlagen zur Sicherheit 2.4.1 Energieverbindungen 2.4.2 Wartungs- und Inspektionspflicht...
- Page 3 Bedienungsanleitung für Schermaschine EG 718 „Equus“ Art.-Nr. 7718-000 1. Bestimmungsgemäße Verwendung 1.1 Gesamtansicht / Bedienungselemente Benennung der Einzelteile 1 Obermesser 10 Vorgelege 19 Stator 2 Untermesser 11 Druckfeder 20 Kohlen 3 Druckregulierschraube 12 Scherkopf 21 Lager 4 Schwenkfeder 13 Zentrierhülse 22 Knickschutztülle...
- Page 4 Bedienungsanleitung für Schermaschine EG 718 „Equus“ Art.-Nr. 7718-000 2. Sicherheitsvorschriften 2.1 Einleitung Dieses Kapitel beschreibt die Sicherheitsvorschriften, die beim Einsatz der Schermaschine zwingend zu berücksichtigen sind. Für alle Personen, die an und mit der Maschine Arbeiten ausführen, ist das Lesen der Betriebsanleitung eine Pflicht.
- Page 5 Bedienungsanleitung für Schermaschine EG 718 „Equus“ Art.-Nr. 7718-000 Wartungs- und Reinigungsarbeiten nur ausführen bei ausgezogenem Stromstecker. Lassen Sie die Maschine nie mit eingestecktem Kabel unbeaufsichtigt liegen. Halten Sie Kinder vom Arbeitsbereich fern und bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
- Page 6 Bedienungsanleitung für Schermaschine EG 718 „Equus“ Art.-Nr. 7718-000 Isolation. Die Gefahr eines elektrischen Schlages oder Kurzschlusses entsteht. Reinigen Sie die Maschine nur trocken mit einer Bürste und dem Reinigungspinsel. • Ein auf längere Distanz lose auf dem Boden liegendes Elektrokabel kann sich verfangen und zu einer Gefahr werden.
- Page 7 Bedienungsanleitung für Schermaschine EG 718 „Equus“ Art.-Nr. 7718-000 Wenn die Schur mit ungenügender Scherspannung begonnen wird, können sich Haare zwischen den Schermessern ansammeln. Dadurch wird der weitere Verlauf der Schur negativ beeinträchtigt oder gar verunmöglicht. Ist dies der Fall, müssen die Schermesser demontiert, gereinigt, geölt und wie unter 4.2 beschrieben neu montiert werden.
- Page 8 Bedienungsanleitung für Schermaschine EG 718 „Equus“ Art.-Nr. 7718-000 befreien und den Scherkopf und die Schermesser mit einem trockenem Pinsel oder Bürste sorgfältig säubern. Danach die Teile ölen um Rostbildung zu vermeiden. Bereits kleinste Rost- stellen an den Schermessern beeinträchtigen die Schur oder machen sie gänzlich unmöglich.
- Page 9 Bedienungsanleitung für Schermaschine EG 718 „Equus“ Art.-Nr. 7718-000 Machen Sie es sich zur Gewohnheit, dass Sie die Schermaschine zwischen den Einsätzen immer gut gereinigt, geölt und mit entspanntem Schersystem im Gerätekoffer an einem trockenen und sauberen Platz, außerhalb der Reichweite von Kindern, aufbewahren.
- Page 10 Bedienungsanleitung für Schermaschine EG 718 „Equus“ Art.-Nr. 7718-000 Pferdescherkopf Störung Ursache Behebung Exzentervierkant verloren Exzentervierkant ersetzen (Bild 1, Pos. 7) Blattfedern sind ganz Blattfedern auf beiden gebrochen Seiten ersetzen lassen Obermesser bewegt sich zu wenig Exzentervierkant und/oder Exzentervierkant ersetzen Exzenter sind ausgeleiert (ungenügende Schmierung...
- Page 11 Bedienungsanleitung für Schermaschine EG 718 „Equus“ Art.-Nr. 7718-000 Motorenteil Störung Ursache Behebung Leitung und Sicherung kein Strom überprüfen durch Servicestelle Kabel defekt überprüfen und auswechseln lassen Motor läuft nicht durch Servicestelle Schalter oder Motor defekt reparieren lassen Maschine abkühlen lassen Überlastungsschutz hat...
- Page 12 Bedienungsanleitung für Schermaschine EG 718 „Equus“ Art.-Nr. 7718-000 6. Umweltschutz und Entsorgung 6.1 Einleitung Die sachgerechte Entsorgung der Schermesser sowie der Schermaschine nach deren Funk- tionstüchtigkeit obliegt dem Betreiber. Bitte beachten Sie die einschlägigen Vorschriften Ihres Landes. 7 Kontaktadresse Ihre Verkaufsstelle oder die auf dem Garantieschein erwähnte Firma sind autorisierte Service-Stellen oder verweisen Sie an die nächstgelegene Service-Stelle in Ihrer Region.
- Page 13 Bedienungsanleitung für Schermaschine EG 718 „Equus“ Art.-Nr. 7718-000 Artikel Artikel Item Artikel Artcile Artikel Articolo Artikkel Artículo Tuote Artico Serien Nr. Serie nr. Serial no. Serie Nr. No. de série Serienr. No. di serie Serie nummer No. de serie Sarjanro No.
- Page 14 Bedienungsanleitung für Schermaschine EG 718 „Equus“ Art.-Nr. 7718-000...
- Page 15 Bedienungsanleitung für Schermaschine EG 718 „Equus“ Art.-Nr. 7718-000...
-
Page 16: Table Of Contents
Operating Instructions for Shearing Clippers EG 718 “Equus” Item no. 7718-000 Table of Contents Designated use ........................2 Overview / operating components ..................2 Intended use ........................2 Technical data ........................2 Included parts ........................2 Safety rules .......................... 3 Introduction ........................ -
Page 17: Designated Use
Operating Instructions for Shearing Clippers EG 718 “Equus” Item no. 7718-000 1 Designated use Overview / operating components Parts and names 1 Upper blade 10 Reduction gear 19 Stator 2 Lower blade 11 Pressure spring 20 Brushes 3 Tension adjusting screw... -
Page 18: Safety Rules
Operating Instructions for Shearing Clippers EG 718 “Equus” Item no. 7718-000 2 Safety rules Introduction This chapter deals with the safety instructions which must absolutely be followed when using the shearing clippers. It is obligatory for all persons working on and with the clippers to read the Operating instructions. -
Page 19: Duty To Service And Inspect
Operating Instructions for Shearing Clippers EG 718 “Equus” Item no. 7718-000 Remove the mains plug before carrying out maintenance and cleaning. Never leave the clippers unsupervised whilst plugged into mains power. Keep children away from the working area and store the device out of reach of children. -
Page 20: Clipper Adjustment With Shearing Tension Adjustment Head (Tension Screw)
Operating Instructions for Shearing Clippers EG 718 “Equus” Item no. 7718-000 • A mains cord running across the floor for some distance can become entangled and pose a hazard. Before shearing, lay the cord carefully and safely. Avoid kinking or entangling the electric cord. -
Page 21: Switching On/Off
Operating Instructions for Shearing Clippers EG 718 “Equus” Item no. 7718-000 Use our special oil only. This oil is non-toxic and does not cause irritation on skin or mucous membranes. Unsatisfactory shearing results are mostly due to inadequate lubrication. Clipper blades heat up if inadequately lubricated, which reduces their service life. -
Page 22: Re-Honing The Clipper Blades
Operating Instructions for Shearing Clippers EG 718 “Equus” Item no. 7718-000 such that the blade fastening screws face upward. Loosen the blade fastening screws (Figure 8) and remove both used blades. Ensure that the new clipper blades are clean. Especially ensure that the honed surfaces are free of dirt. -
Page 23: Lists Of Malfunctions
Operating Instructions for Shearing Clippers EG 718 “Equus” Item no. 7718-000 Lists of malfunctions An authorised service centre must be contacted about malfunctions not listed in these Operating instructions. - Page 24 Operating Instructions for Shearing Clippers EG 718 “Equus” Item no. 7718-000 Clipper head for horses Malfunction Cause Remediation Crank square missing (Figure Replace crank square 1, Pos. 7) Replace leaf springs on both Leaf springs fully broken Upper blade movement too...
- Page 25 Operating Instructions for Shearing Clippers EG 718 “Equus” Item no. 7718-000 Motor part Malfunction Cause Remediation No power Check cord and fuse Take to service centre to Cord damaged check and replace Take to service centre for Switch or motor faulty...
-
Page 26: Environmental Protection And Disposal
Operating Instructions for Shearing Clippers EG 718 “Equus” Item no. 7718-000 6 Environmental protection and disposal Introduction The operator is responsible for proper disposal of the clipper blades and shearing clippers after they are no longer fit for service. Please observe the relevant regulations of your country. - Page 27 Operating Instructions for Shearing Clippers EG 718 “Equus” Item no. 7718-000 Artikel Artikel Item Artikel Artcile Artikel Articolo Artikkel Artículo Tuote Artico Serien Nr. Serie nr. Serial no. Serie Nr. No. de série Serienr. No. di serie Serie nummer No. de serie Sarjanro No.
- Page 28 Operating Instructions for Shearing Clippers EG 718 “Equus” Item no. 7718-000...
- Page 29 Operating Instructions for Shearing Clippers EG 718 “Equus” Item no. 7718-000...
