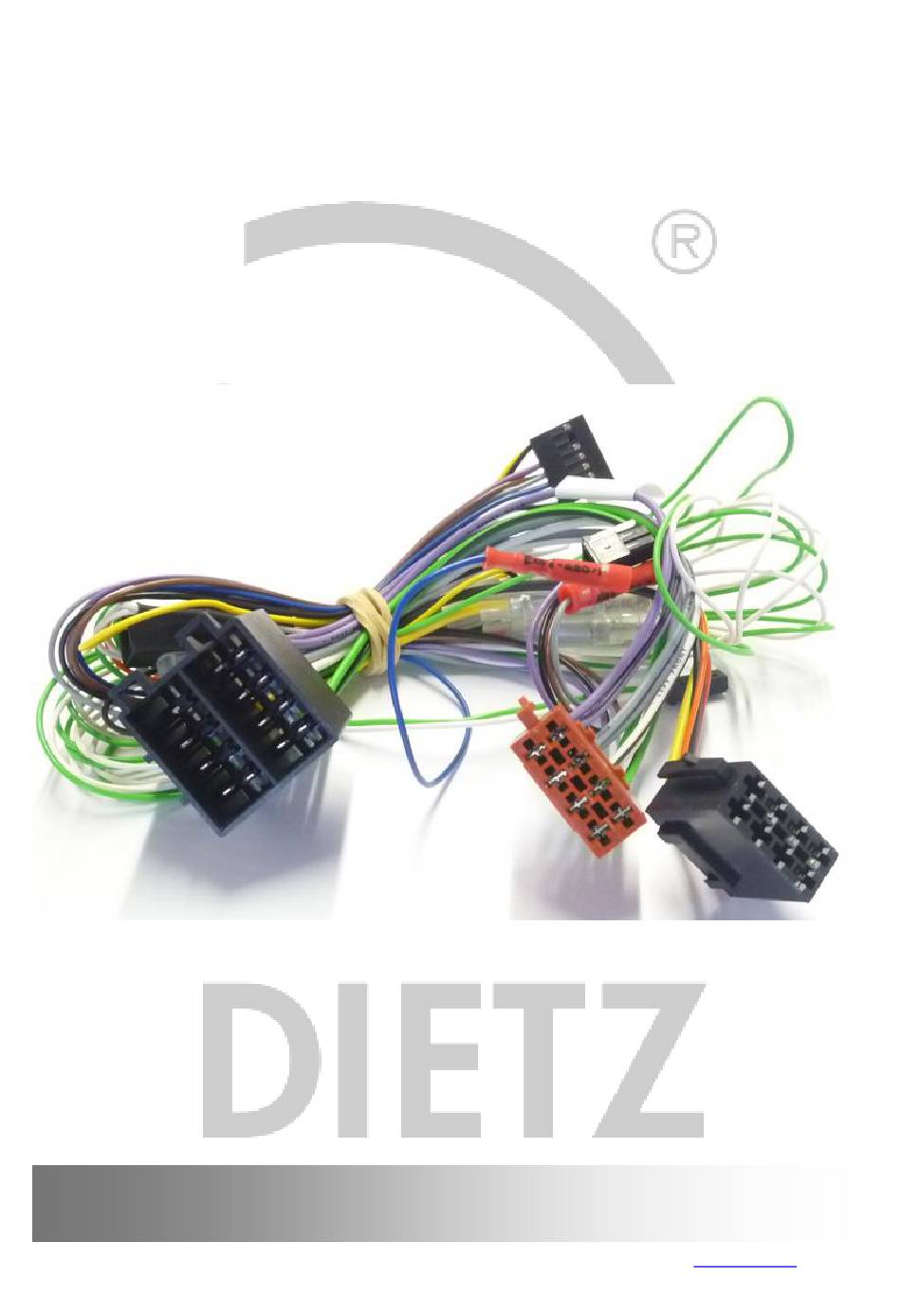

Kabelsatz / Cable kit

MERCEDES ISO

Bedienungsanleitung/

Instruction manual

66145

Vertriebs-GmbH ● 67269 Grünstadt ● verkauf@dietz.biz ●

Audiotechnik Dietz

www.dietz.biz

Vertriebs-GmbH ● Germany

Rev 1, Stand: 02/2018

Table of Contents

Need help?

Do you have a question about the 66145 and is the answer not in the manual?

Questions and answers

Summary of Contents for Dietz 66145

Page 1 Kabelsatz / Cable kit MERCEDES ISO Bedienungsanleitung/ Instruction manual 66145 Vertriebs-GmbH ● 67269 Grünstadt ● verkauf@dietz.biz ● ® Audiotechnik Dietz www.dietz.biz Vertriebs-GmbH ● Germany ® ® Copyright © by Audiotechnik Dietz Rev 1, Stand: 02/2018...
Page 2 Beschädigung des Artikels oder Datenverlust führen. Attention! Do not use any magnetic part or lay down a magnet to the unit. Danger of lost files or damaged units Vertriebs-GmbH ● Germany ® ® Copyright © by Audiotechnik Dietz Rev 1, Stand: 02/2018...
Page 3 Allgemeine Hinweise Sehr verehrter Kunde, vielen Dank, dass Sie sich für ein Produkt der Firma Audiotechnik Dietz entschieden haben. Sie haben eine hervorragende Wahl getroffen. Bei der Entwicklung des Produktes wurde besonders auf Ihre persönliche Sicherheit, kombiniert bestmöglichstem Bedienungskomfort, modernem...
Page 4 Der Kabelsatz ist für folgende Interfaces/Fahrzeugtypen geeignet: Passend für DIETZ CAN Bus Interfaces: 66020, 66030, 66031_BP, 66032_BP. Passend für folgende Fahrzeuge: Mercedes A, W169-ISO, 2003-2011, Mercedes Sprinter, W906, ISO, 2007-2018, Mercedes Viano, W639, 2005-2018, Mercedes Vito, W639, 2005-2014, Mercedes Vito, V477, 2015-2018 In manchen Fällen sind die Fahrzeuge auch mit Quadlocksteckern ausgerüstet.
Page 5 Bei einigen Fahrzeugen befindet sich ein CAN BUS Verteiler im Beifahrerfußraum (unter Handschuhfach links oben). Hier kann der 2 pol. schwarze Stecker vom Kabelsatz 66146 mit den grün/weißem Adern direkt angeschlossen werden. Vertriebs-GmbH ● Germany ® ® Copyright © by Audiotechnik Dietz Rev 1, Stand: 02/2018...
Page 6 General advice Dear client, many thanks for having chosen an Audiotechnik Dietz product. You have made a magnificent choice. While developing this product, your personal safety combined with the best operating service, modern design and an up-to-date production technique was especially taken into account. Unfortunately, despite the utmost care injuries and/or damages might occur due to improper installation and/or use.
Page 7 Diagramm black Iso connector: (view from wiring side) 1 not used 3. not used 5: remote (blue) 7. ignition (red) 2 not used 4: memory (yellow) 6: Illumination (orange) 8: ground (black) Vertriebs-GmbH ● Germany ® ® Copyright © by Audiotechnik Dietz Rev 1, Stand: 02/2018...
Page 8 Temperature range: - 40 - +85 °C Weight: 0,110 kg Dimensions: Cable length approx. 300 mm ® Audiotechnik Dietz Vertriebs-GmbH Maybachstr. 10 D-67269 Grünstadt Germany verkauf@dietz.biz www.dietz.biz Vertriebs-GmbH ● Germany ® ® Copyright © by Audiotechnik Dietz Rev 1, Stand: 02/2018...
