DE
Betriebsanleitung
Dual-USB-C™ Power Delivery Schnellladegerät
1
Sicherheit shinweise
1.1
Allgemein
Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor
Gebrauch.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
Bewahren Sie die Betriebsanleitung auf.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen
verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfer-
nen zu können.
Spannungsfrei nur bei gezogenem Stecker.
Ziehen Sie den Netzstecker im Notfall, nach Gebrauch und
bei Gewitter direkt am Steckergehäuse!
Öff nen Sie niemals das Gehäuse.
Lassen Sie das Produkt im Betrieb NIE unbeaufsichtigt!
Lassen Sie Installations-, Demontage-, Wartungs- und Repa-
raturarbeiten nur von ausgebildetem Elektro-Fachpersonal
ausführen.
Vergleichen Sie die technischen Daten von Produkt, Strom-
netz und Peripheriegeräten. Diese müssen identisch sein.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
Reparieren Sie defekte Produkte nicht selbst, sondern wen-
den Sie sich an den Händler oder Hersteller.
Modifi ziern oder demontieren Sie Produkt und Zubehör nicht.
Vermeiden Sie Belastungen, wie Hitze und Kälte, Nässe und
direkte Sonneneinstrahlung sowie Vibrationen und mechani-
schen Druck.
Verwenden Sie das Produkt nur im Trockenen.
Verletzungsgefahr durch Stolpern und Sturz.
1.2
Warnstufen
VORSICHT!
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
ACHTUNG!
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2
Beschreibung und Funktion
2.1
Dual-USB-C™ Power Delivery Schnelladegerät
Dieses Produkt ist ein duales USB-C™ PD Schnellladegerät zum Laden und Betrei-
ben von bis zu zwei mobilen Kleingeräten über USB-C™. Es lädt bis zu 4x schneller
als ein Standardladegerät. Das Ladegerät ist auch im Ausland einsetzbar.
44960
44960

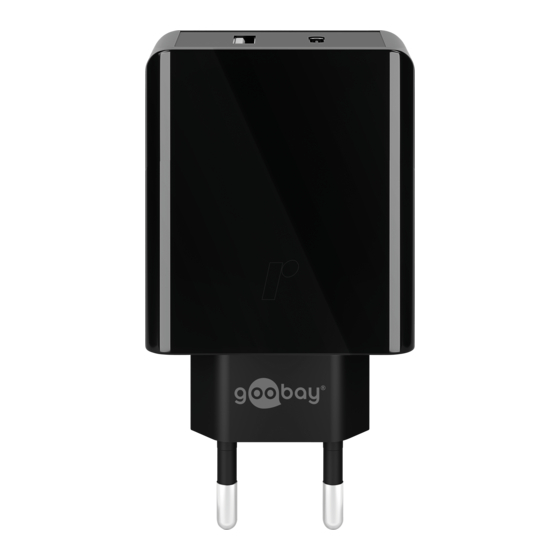

Fig. 1: Dual-USB-C™ Schnellladegeräte
2.2
Lieferumfang
Dual-USB-C™ PD Schnellladegerät, Betriebsanleitung
2.3
Technische Daten
Artikelnummer
Anschlüsse
Eingang
Ausgang USB-A
Ausgang USB-C™ PD
Ø Effi zienz im Betrieb
Effi zienz bei geringer Last (10%)
Leistungsaufnahme bei Nulllast
Schutzart
Schutzklasse
Maße
Gewicht
Farbe
Tab. 1: Technische Daten
REV2020-01-16
V2.0 ir
Änderungen vorbehalten
44961
44961
44960
44961
Eurostecker (Typ C, CEE 7/16),
1x USB-A Buchse, 1x USB-C™ Buchse
100-240 V~, 50/60 Hz, 1,0 A max.
5,0 V
, 2,0 A, 10,0 W max.
5,0 V
, 3,0 A, 15,0 W max.
9,0 V
, 2,0 A, 18,0 W max.
12,0 V
, 1,5 A, 18,0 W max.
81,6 %
72,1 %
0,15 W
IP20
II
94,1 x 51,3 x 27,3 mm
83 g
3
Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den
„Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.
Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinwei-
se kann zu schweren Unfällen, Personen- und Sachschäden führen.
4
Vorbereitung
Vergleichen Sie Nennspannung, Netzspannung und Frequenz
von Produkt und Stromnetz.
Überlasten Sie die Produkte nicht und beachten Sie die Anga-
ben auf dem Typenschild.
5
Anschluss und Bedienung
VORSICHT!
Verletzungsgefahr durch Stolpern und Sturz
Kabel sicher verlegen.
USB-A 1
USB-C™
Fig. 2: Anschluss und Bedienung
1.
Schließen Sie bis zu 2 mobile Kleingeräte über USB-Ladeka-
bel an das USB-C™ PD-Schnellladegerät an.
2.
Stecken Sie das USB-Ladegerät in eine Steckdose.
3.
Trennen Sie alle Steckverbindungen nach der Benutzung.
USB-Ladekabel sind nicht im Lieferumfang enthalten.
Das Produkt enthält keine während des Gebrauchs zu bedienenden
Bedienelemente.
Wartung, Pfl ege, Lagerung und Transport
6
Die Produkte sind wartungsfrei.
ACHTUNG!
Sachschäden
Verwenden Sie nur ein trockenes und weiches Tuch zum
Reinigen.
Verwenden Sie keine Reinigungsmittel und Chemikalien.
Lagern Sie das Produkt kühl und trocken.
Lagern Sie das Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubgeschützter
Umgebung.
Heben Sie die Originalverpackung für den Transport auf.
7
Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-
mentation behalten wir uns vor.
Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
8
Entsorgungshinweise
8.1
Produkt
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpfl ichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öff entliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stoff trennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
8.2
Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstellen
Verpackungen können kostenlos in den entsprechenden Sammelstellen
entsorgt werden - Papier in der Papiertonne, Kunststoff e im gelben Sack
entsorgt werden - Papier in der Papiertonne, Kunststoff e im gelben Sack
und Glas im Altglas-Container.
DE4535302615620
9
EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
- 1 -
44960, 44961
100-240 V~
, eine registrierte Handelsmarke der
®
Goobay
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
®
