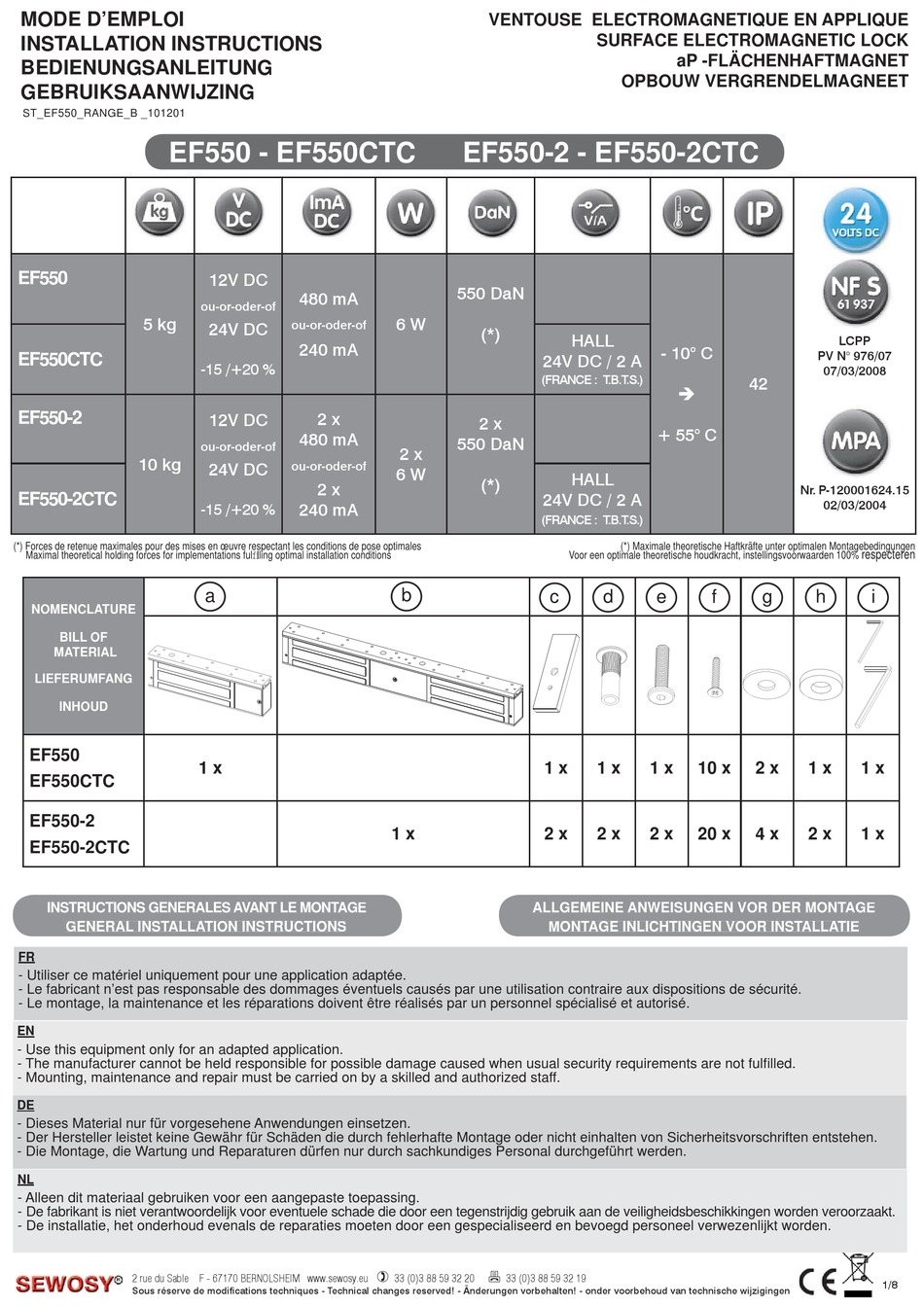

Sewosy EF550 Installation Instructions Manual

MODE D'EMPLOI
INSTALLATION INSTRUCTIONS
BEDIENUNGSANLEITUNG
GEBRUIKSAANWIJZING
ST_EF550_RANGE_B _101201
EF550 - EF550CTC
EF550
5 kg
EF550CTC
EF550-2
10 kg
EF550-2CTC
(*) Forces de retenue maximales pour des mises en œuvre respectant les conditions de pose optimales
Maximal theoretical holding forces for implementations fulfi lling optimal installation conditions
NOMENCLATURE
BILL OF
MATERIAL
LIEFERUMFANG
INHOUD
EF550
EF550CTC
EF550-2
EF550-2CTC
INSTRUCTIONS GENERALES AVANT LE MONTAGE
GENERAL INSTALLATION INSTRUCTIONS
FR
- Utiliser ce matériel uniquement pour une application adaptée.
- Le fabricant n'est pas responsable des dommages éventuels causés par une utilisation contraire aux dispositions de sécurité.
- Le montage, la maintenance et les réparations doivent être réalisés par un personnel spécialisé et autorisé.
EN
- Use this equipment only for an adapted application.
- The manufacturer cannot be held responsible for possible damage caused when usual security requirements are not fulfi lled.
- Mounting, maintenance and repair must be carried on by a skilled and authorized staff.
DE
- Dieses Material nur für vorgesehene Anwendungen einsetzen.
- Der Hersteller leistet keine Gewähr für Schäden die durch fehlerhafte Montage oder nicht einhalten von Sicherheitsvorschriften entstehen.
- Die Montage, die Wartung und Reparaturen dürfen nur durch sachkundiges Personal durchgeführt werden.
NL
- Alleen dit materiaal gebruiken voor een aangepaste toepassing.
- De fabrikant is niet verantwoordelijk voor eventuele schade die door een tegenstrijdig gebruik aan de veiligheidsbeschikkingen worden veroorzaakt.
- De installatie, het onderhoud evenals de reparaties moeten door een gespecialiseerd en bevoegd personeel verwezenlijkt worden.
2 rue du Sable F - 67170 BERNOLSHEIM www.sewosy.eu
Sous réserve de modifications techniques - Technical changes reserved! - Änderungen vorbehalten! - onder voorbehoud van technische wijzigingen
12V DC
480 mA
ou-or-oder-of
ou-or-oder-of
24V DC
240 mA
-15 /+20 %
2 x
12V DC
480 mA
ou-or-oder-of
ou-or-oder-of
24V DC
2 x
240 mA
-15 /+20 %
a
1 x

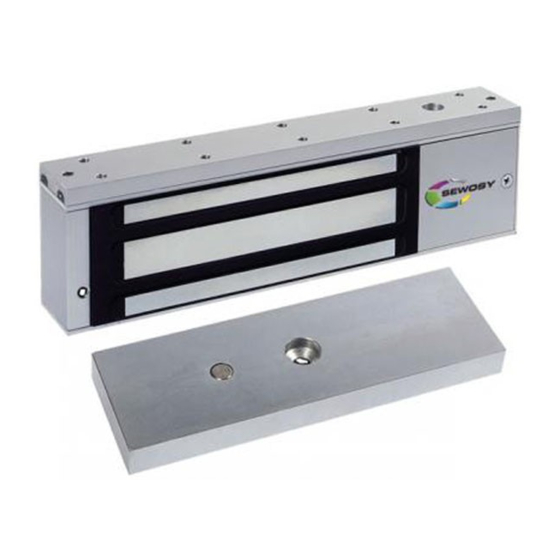

VENTOUSE ELECTROMAGNETIQUE EN APPLIQUE
