Z1200SPOT

MOVING HEADS

Manuale Utente

User Manual

Table of Contents

Need help?

Do you have a question about the Z1200SPOT and is the answer not in the manual?

Questions and answers

Summary of Contents for ProLights Z1200SPOT

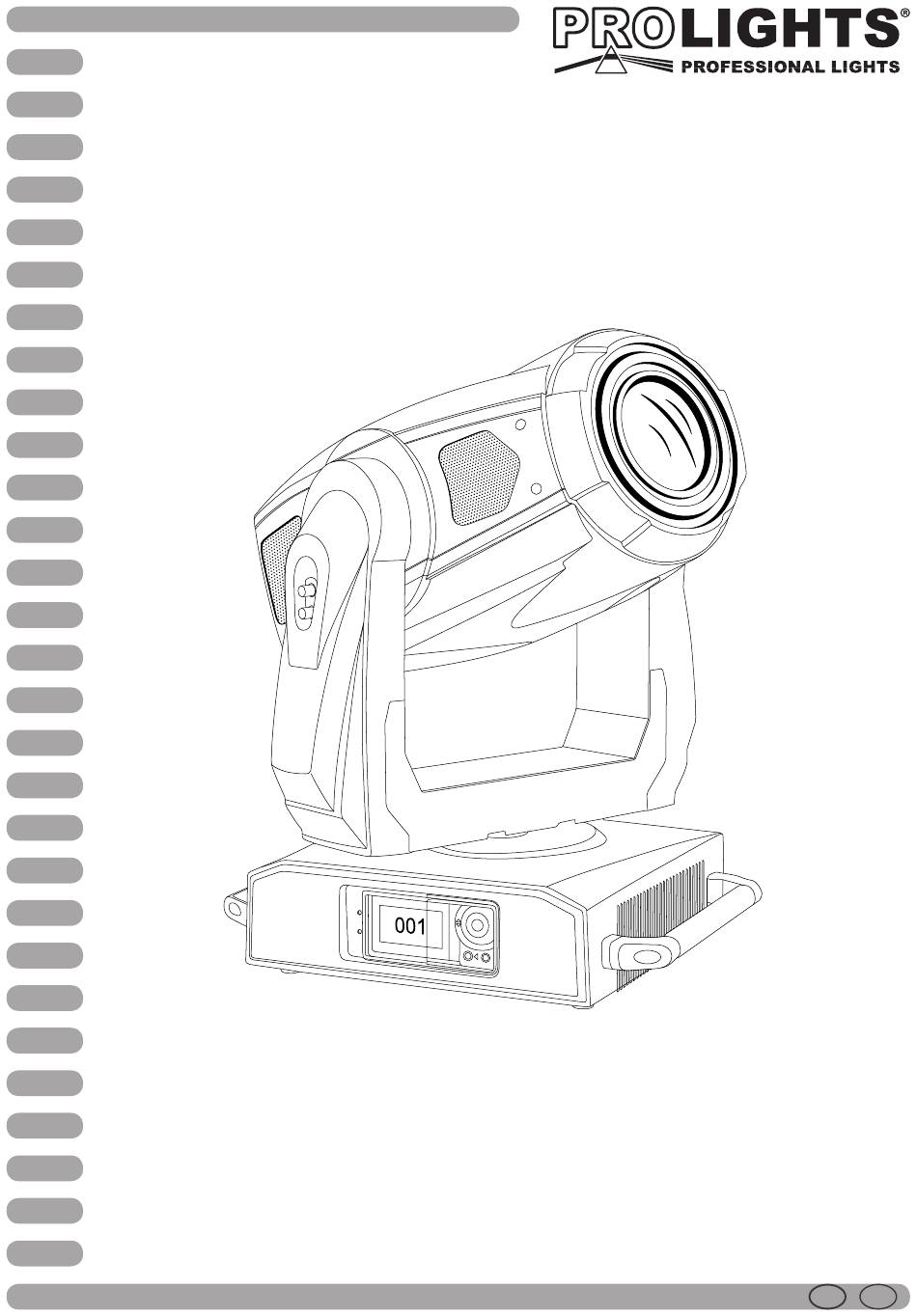

Page 1 Z1200SPOT MOVING HEADS Manuale Utente User Manual...
Page 2 REV.001-06/10...
Page 3: Table Of Contents
4 Manutenzione 4. 1 Pulizia sistema ottico e manutenzione 4. 2 Sostituzione gobos Certificato di garanzia CONTENUTO DELL’IMBALLO: • Z1200SPOT • Lampada • Supporti omega (2 pz.) • Fune di sicurezza • Manuale utente Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
Page 4: Avvertenze Generali
Z1200SPOT ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .
Page 5: Informazioni Generali
Z1200SPOT • La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50 cm e non devono essere ostruite, in nessun caso, le aperture d’aerazione. • L’unità deve essere posizionata in modo tale che gli oggetti colpiti dal fascio luminoso siano distanti alme- no 2,5 m da essa.
Page 6: Descrizione E Specifiche Tecniche
Z1200SPOT - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti Fig.2 Fig.1 P O W E R LAMP FUSE EL. FUSE D M X MENU ENTER Vista A Vista B...
Page 7 Z1200SPOT 1. TESTA MOBILE. 10. LED di controllo per la modalità di funziona- 2. BRACCIO GIREVOLE. mento. 3. LEVA di blocco e sblocco braccio pieghevole 11. DMX IN (XLR a 3 poli): (movimento PAN). 1 = massa, 2 = DMX -, 3 = DMX +.
Page 8: Descrizione
2 ruote Gobo, 3 diverse modalità di prisma rotante, lampada Philips MSRGold 1200W Fastfit con ballast elettronico. Un profilo tecnico di elevata caratura, che rende lo Z1200SPOT uno strumento potente e versatile per il lighting professionale.
Page 9 Z1200SPOT • Timer ore di vita della lampada. • Sensore termico per il monitoraggio della temperatura ottimale di lavoro della lampada. • Raffreddamento ad aria filtrata forzata con ventole silenziate a velocità regolabile. Struttura e corpo mobile • Struttura in alluminio con coperture in policarbonato ad alta resistenza, colore nero.
Page 10: Installazione
Z1200SPOT - 2 - INSTALLAZIONE 2.1 LAMPADA Si raccomanda l’uso di lampade MSRGold Philips da 1200W Fastfit ad innesto rapido (cod. 800186). Assicu- rarsi che la lampada sia compatibile con il voltaggio dell’impianto elettrico usato. Se lampada viene fatta operare con un voltaggio superiore al suo voltaggio nominale potrebbe essere danneggiata o la sua durata notevolmente ridotta.
Page 11: Montaggio
Z1200SPOT 2.3 MONTAGGIO Lo Z1200SPOT può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio (18), l’unità può essere montata anche a testa in giù, su una traversa (fig.4). Per il fissaggio occorrono dei supporti robusti per il montaggio.
Page 12: Funzioni E Impostazioni
è pronta. Dopo l’uso spegnere l’unità con l’interruttore. 3.2 IMPOSTAZIONE BASE Il proiettore Z1200SPOT dispone di un LED display, 2 pulsanti e una manopola per l’accesso alle funzioni del pannello di controllo (fig.6). P O W E R...
Page 13: Struttura Del Menu
Z1200SPOT 3.3 STRUTTURA DEL MENU DMX Address I riquadri in grigio rappresentano il preset settings Mode 1 (24) DMX Functions DMX Channel Mode Mode 2 (24) Mode 3 (32) View DMX Value Pan Inverse Tilt Inverse BI.o. P/T Moving Fixture Settings BI.o.
Page 14 Z1200SPOT Display Inverse Backlight Auto Off Display Setting Backlight Intensity °C Temperature Unit °F Auto Test Fixture Test Manual Test Fixture use time Fixture Information Lamp On time Firmware Version MENU Pan/Tilt Color/CMY Gobo/Iris Reset Function Shutter/Dimmer Focus/Zoom Prism/Frost Interval...
Page 15: Modalità Dmx
33-56 33-64 Lo Z1200SPOT dispone di 3 configurazioni di canali DMX a 24 (Mode1, Mode2) e a 32 canali (Mode3) a cui si può accedere dal pannello di controllo. • Premere il tasto MENU per accedere alla funzione [DMX Functions] e premere il tasto ENTER per confermare.
Page 16: Collegamenti Della Linea Dmx
Z1200SPOT 3.7 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...
Page 17: Tabella Canali Dmx
Z1200SPOT 3.9 TABELLA CANALI DMX Function in 24 channel Function in 24 channel Channel Channel Mode 1 value Mode 1 value 000-255 Yellow 000-255 Pan Fine 000-255 3200K 000-255 Tilt 000-255 Preset Color Tilt Fine 000-255 White 000-021 Color1 022-042...
Page 18 Z1200SPOT Function in 24 channel Function in 24 channel Channel Channel Mode 1 value Mode 1 value Gobo1 Rotation Effect/Preset Effect Rotation angle of gobo 000-127 Open 000-025 Effect1 026-050 Constant change of gobo Effect2 051-076 Effect3 077-101 Counter - clockwise rotation...
Page 19 Z1200SPOT Function in 24 channel Channel Mode 1 value Iris 000-255 Frost/Frost Macro From Clear to Frost 000-179 Slow close fast open 180-201 Slow open fast close 202-223 Frost Shade 224-245 Frost Effect 246-255 Zoom 000-255 Focus 000-255 Function No Function...
Page 20 Z1200SPOT Function in 24 channel Function in 24 channel Channel Channel Mode 2 value Mode 2 value Shutter Gobo1-1 Shaking 068-077 Gobo1-2 Shaking 078-087 Shutter closed (blackout) 000-007 Gobo1-3 Shaking 088-097 Shutter open 008-015 Gobo1-4 Shaking 098-107 Stroboscope Slow to Fast...
Page 21 Z1200SPOT Function in 24 channel Function in 24 channel Channel Channel Mode 2 value Mode 2 value Gobo2 Rotation Rotation Effect Rotation angle of gobo 000-127 Rotation angle 000-127 Constant change of gobo Constant change of effect Counter - clockwise rotation...
Page 22 Z1200SPOT Function in 32 channel Function in 32 channel Channel Channel Mode 3 value Mode 3 value 000-255 Effect/Preset Effect 000-007 Pan Fine 000-255 Macro1 008-015 Macro2 016-023 Tilt 000-255 Macro3 024-031 Macro4 032-039 Macro5 040-047 Tilt Fine 000-255 Macro6...
Page 23 Z1200SPOT Function in 32 channel Function in 32 channel Channel Channel Mode 3 value Mode 3 value Cyan 000-255 Gobo1-3 029-038 Gobo1-4 039-047 Gobo1-5 048-057 Magenta 000-255 Gobo1-6 058-067 Gobo1-1 Shaking 068-077 Yellow 000-255 Gobo1-2 Shaking 078-087 Gobo1-3 Shaking 088-097...
Page 24 Z1200SPOT Function in 32 channel Function in 32 channel Channel Channel Mode 3 value Mode 3 value Gobo2 Rotation Rotation Effect Rotation angle of gobo 000-127 Rotation angle 000-127 Constant change of gobo Constant change of effect Counter - clockwise rotation...
Page 25 Z1200SPOT 3.10 IMPOSTAZIONI DISPOSITIVO È possibile modificare i seguenti parametri relativi al dispositivo seguendo la medesima procedura: • Premere il tasto MENU per accedere alla funzione e attraverso il JOG WHEEL scorrere fino a quando sul display non appare [Fixture Setting], quindi premere il tasto ENTER.
Page 26 Z1200SPOT 3.11 IMPOSTAZIONI LAMPADA È possibile modificare i seguenti parametri relativi alla lampada seguendo la medesima procedura: • Premere il tasto MENU per accedere alla funzione e attraverso il JOG WHEEL scorrere fino a quando sul display non appare [Lamp Setting], quindi premere il tasto ENTER.
Page 27 Z1200SPOT 3.12 IMPOSTAZIONI DISPLAY È possibile modificare i seguenti parametri relativi al display seguendo la medesima procedura: • Premere il tasto MENU per accedere alla funzione e attraverso il JOG WHEEL scorrere fino a quando sul display non appare [Display Setting], quindi premere il tasto ENTER.
Page 28 Z1200SPOT 3.14 INFORMAZIONI SU DISPOSITIVO • Premere il tasto MENU per accedere alla funzione e attraverso il JOG WHEEL scorrere fino a quando sul display non appare [Fixture Information]. • Per confermare premere il tasto ENTER. • È possibile visualizzare le seguenti informazioni: Fixture use time Permette di visualizzare le ore di funzionamento del proiettore.
Page 29 Z1200SPOT • Selezionare con il JOG WHEEL [Remain Time] e premere il tasto ENTER se si vuole visualizzare sul display il tempo rimanente. • Per confermare premere il tasto ENTER. • Selezionare con il JOG WHEEL [Exit] o v [Reset time] a seconda che si voglia uscire dal menu o resettare il contatore.
Page 30 Z1200SPOT 3.17 REGOLAZIONI HOME POSITION Per effettuare la preimpostazione dei valori correttivi (modalità offset): • Nella modalità menu premere il tasto MENU e tenere premuto per circa 3 secondi il tasto ENTER. • Con il JOG WHEEL selezionare la funzione desiderata quindi premere ENTER.
Page 31 Z1200SPOT - 4 - MANUTENZIONE 4.1 PULIZIA SISTEMA OTTICO E MANUTENZIONE • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
Page 32 Z1200SPOT 4.2 SOSTITUZIONE GOBOS I gobos rotanti, nelle ruote, possono essere cambiati e sostituiti, per esempio, con propri gobos: 1. Staccare la spina dalla presa di rete e fare raffreddare l’unità per 20 minuti circa. 2. Togliere la parte superiore della testa mobile (1) dopo aver svitato le viti.
Page 35 4 Maintenance 4. 1 Cleaning the unit and maintenance 4. 2 Replacement of the gobos Warranty PACKING CONTENT: • Z1200SPOT • Lamp • Omega kit (2 pz.) • Safety cable • User manual All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be.
Page 36 Z1200SPOT WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .
Page 37 Z1200SPOT • The projector needs to be positioned so that the objects hit by the beam of light are at least 2,5 metres from the lens of the projector. • Don’t lift the fixture holding it by the moving part (head).
Page 38 Z1200SPOT - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections Fig.2 Fig.1 P O W E R LAMP FUSE EL. FUSE D M X MENU ENTER View A View B...
Page 39 Z1200SPOT 1. MOVING HEAD. 10. Indicating LED’s for operation mode. 2. ROTARY ARM. 11. DMX IN (3-pole XLR): 3. LEVEL for locking and unlocking the folding 1 = ground, 2 = DMX -, 3 = DMX +. 12. DMX OUT (3-pole XLR):...
Page 40 The high brightness, the component construction quality and the effect section make Z1200SPOT the perfect tool for concerts, shows, TV studios, theatres and large venues.Z1200 Spot, equipped with Philips MSR Gold 1200W FastFit lamp with electronic ballast features linear CMY color mixing system, linear CTO, an additional colour wheel (7 colours + open), linear motorized zoom (12°-30°),...
Page 41 Z1200SPOT • Lamp life timer. • Thermal sensor monitoring optimum lamp temperature. • Cooling: filtered forced ventilation with variable speed low-noise fans. Structure and moving body • Aluminium structure with polycarbon cover, black colour. • Ergonomic side handles for transportation.
Page 42 Z1200SPOT - 2 - INSTALLATION 2.1 LAMP We recommend using MSRGold Philips 1200W Fastfit (cod. 800186). Make sure that the used lamp is com- patible with local voltage. If the lamp is operated with a voltage surpassing its nominal operating voltage, it can be damaged or its service life reduced considerably.
Page 43 2.3 MOUNTING The Z1200SPOT may be set up on a solid and even surface. By means of the fixing facilities of the base plate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.4. For fixing, stable mounting clips are required.
Page 44 Connect the supplied main cable to a socket (200-240V~/50-60Hz). Unlock the PAN (3) and TILT (4) mecha- nism. Switch on the unit with the power switch (16) . Shortly after that the Z1200SPOT is ready for operation. After operation, switch off the unit with the power switch.
Page 45 Z1200SPOT 3.3 MENU STRUCTURE DMX Address Boxes in gray represent preset settings Mode 1 (24) DMX Functions DMX Channel Mode Mode 2 (24) Mode 3 (32) View DMX Value Pan Inverse Tilt Inverse BI.o. P/T Moving Fixture Settings BI.o. Color Change MENU BI.o.
Page 46 Z1200SPOT Display Inverse Backlight Auto Off Display Setting Backlight Intensity °C Temperature Unit °F Auto Test Fixture Test Manual Test Fixture use time Fixture Information Lamp On time Firmware Version MENU Pan/Tilt Color/CMY Gobo/Iris Reset Function Shutter/Dimmer Focus/Zoom Prism/Frost Interval...
Page 47 3.5 DMX ADDRESSING To able to operate the Z1200SPOT with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the Z1200SPOT.
Page 48 Z1200SPOT 3.7 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...
Page 49 Z1200SPOT 3.9 DMX CONTROL Function in 24 channel Function in 24 channel Channel Channel Mode 1 value Mode 1 value 000-255 Yellow 000-255 Pan Fine 000-255 3200K 000-255 Tilt 000-255 Preset Color Tilt Fine 000-255 White 000-021 Color1 022-042 Color2...
Page 50 Z1200SPOT Function in 24 channel Function in 24 channel Channel Channel Mode 1 value Mode 1 value Gobo1 Rotation Effect/Preset Effect Rotation angle of gobo 000-127 Open 000-025 Effect1 026-050 Constant change of gobo Effect2 051-076 Effect3 077-101 Counter - clockwise rotation...
Page 51 Z1200SPOT Function in 24 channel Channel Mode 1 value Iris 000-255 Frost/Frost Macro From Clear to Frost 000-179 Slow close fast open 180-201 Slow open fast close 202-223 Frost Shade 224-245 Frost Effect 246-255 Zoom 000-255 Focus 000-255 Function No Function...
Page 52 Z1200SPOT Function in 24 channel Function in 24 channel Channel Channel Mode 2 value Mode 2 value Shutter Gobo1-1 Shaking 068-077 Gobo1-2 Shaking 078-087 Shutter closed (blackout) 000-007 Gobo1-3 Shaking 088-097 Shutter open 008-015 Gobo1-4 Shaking 098-107 Stroboscope Slow to Fast...
Page 53 Z1200SPOT Function in 24 channel Function in 24 channel Channel Channel Mode 2 value Mode 2 value Gobo2 Rotation Rotation Effect Rotation angle of gobo 000-127 Rotation angle 000-127 Constant change of gobo Constant change of effect Counter - clockwise rotation...
Page 54 Z1200SPOT Function in 32 channel Function in 32 channel Channel Channel Mode 3 value Mode 3 value 000-255 Effect/Preset Effect 000-007 Pan Fine 000-255 Macro1 008-015 Macro2 016-023 Tilt 000-255 Macro3 024-031 Macro4 032-039 Macro5 040-047 Tilt Fine 000-255 Macro6...
Page 55 Z1200SPOT Function in 32 channel Function in 32 channel Channel Channel Mode 3 value Mode 3 value Cyan 000-255 Gobo1-3 029-038 Gobo1-4 039-047 Gobo1-5 048-057 Magenta 000-255 Gobo1-6 058-067 Gobo1-1 Shaking 068-077 Yellow 000-255 Gobo1-2 Shaking 078-087 Gobo1-3 Shaking 088-097...
Page 56 Z1200SPOT Function in 32 channel Function in 32 channel Channel Channel Mode 3 value Mode 3 value Gobo2 Rotation Rotation Effect Rotation angle of gobo 000-127 Rotation angle 000-127 Constant change of gobo Constant change of effect Counter - clockwise rotation...
Page 57 Z1200SPOT 3.10 FIXTURE SETTING The parameters described below can be changed: Setting] and confirm with ENTER button. • Enter MENU mode, select [Fixture • Use JOG WHEEL to select: [Pan Inverse], [Tilt Inverse], [BI.o. P/T Moving], [BI.o. Color Change], [BI.o. Gobo Change], [Auto Focus].
Page 58 Z1200SPOT 3.11 LAMP SETTING The parameters of lamp described below can be changed in this way: [Lamp Setting] • Enter MENU mode, select and confirm with ENTER button. • Use JOG WHEEL to select: [On/ Off], [State/ Power On], [Off via DMX], [On if DMX On], [Off if DMX Off], [Cooling Mode], [Ignition Delay], [Low Power Delay].
Page 59 Z1200SPOT 3.12 DISPLAY SETTING The parameters described below can be changed in this way: [Display Setting] • Enter MENU mode, select and confirm with ENTER button [Display Inverse], [Backlight Auto Off], [Backlight Intensity], [Temperature Unit]. • Use JOG WHEEL to select: • Press ENTER button to confirm.
Page 60 Z1200SPOT 3.14 FIXTURE INFORMATION • Enter MENU mode, select [Fixture Information]. • Press ENTER button to confirm. • You can view the following information: Fixture use time Working hour meter (fixture hours). • In [Fixture Information] mode, use JOG WHEEL to select [Fixture Use Time].
Page 61 Z1200SPOT 3.17 HOME POSITION ADJUSTMENT • Press MENU button into menu mode, then press ENTER button for about 3 seconds into offset mode to adjust the home position. Select the function by ENTER button. • Use JOG WHEEL to choose the submenu, press the ENTER button to store and automatically return to the last menu.
Page 62 Z1200SPOT - 4 - MAINTENANCE 4.1 CLEANING THE UNIT AND MAINTENANCE • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
Page 63 Z1200SPOT 4.2 REPLACEMENT OF THE GOBOS The rotating gobos can be replaced and e. g. be exchanged for individual gobos. 1. Disconnect the main plug from the socket and let the unit cool down for 20 minutes. 2. Release the screws and remove the upper part of the housing of the pan head.
Page 65 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
Page 68 Music & Lights S.r.l. entertainment technologies Via Appia Km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2000 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
