IMPORTANT:
Thank you for purchasing this Southland™ Tiller.
This manual provides complete instructions for safely operating and maintaining your Tiller. Read and save these
instructions. Refer to this manual each time before using your Tiller.
Record the following for future reference:
Mfg. Date Code: ______________________
Date of Purchase: Attach a copy of your sales receipt.
Consumer Toll Free Number: 1-800-737-2112
Refer to the website for electronic manual and parts book.
WARNING
This product contains one or more chemicals known to the State of California to cause cancer and birth defects or other
reproductive harm. Wash hands after handling.
If you have a question or problem...
CALL TOLL FREE: 1-800-737-2112
KEEP THIS MANUAL FOR FUTURE REFERENCE
11/09/2009

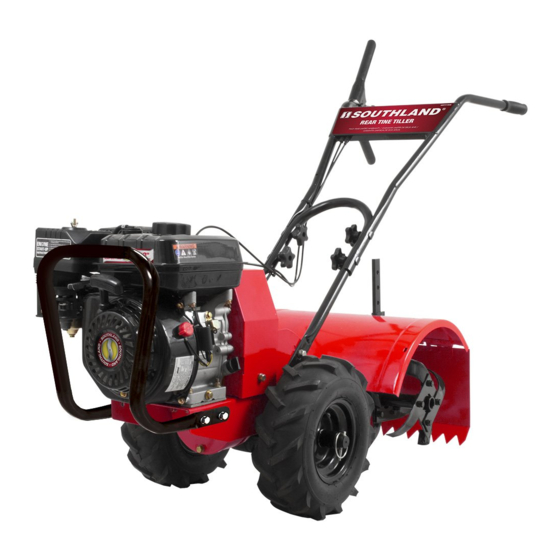

Operator's Manual
Rear Tine
Rotary Tiller
Page
1
2-4
5
5
6-7
7-9
10
11-15
16-19
19
20
21-24
26-50
www.gardnerinc.com
Printed in China
MODEL No. S-RTT-196-[E]
S-RTT-196
A200431
