Summary of Contents for PSSO QCA 6400

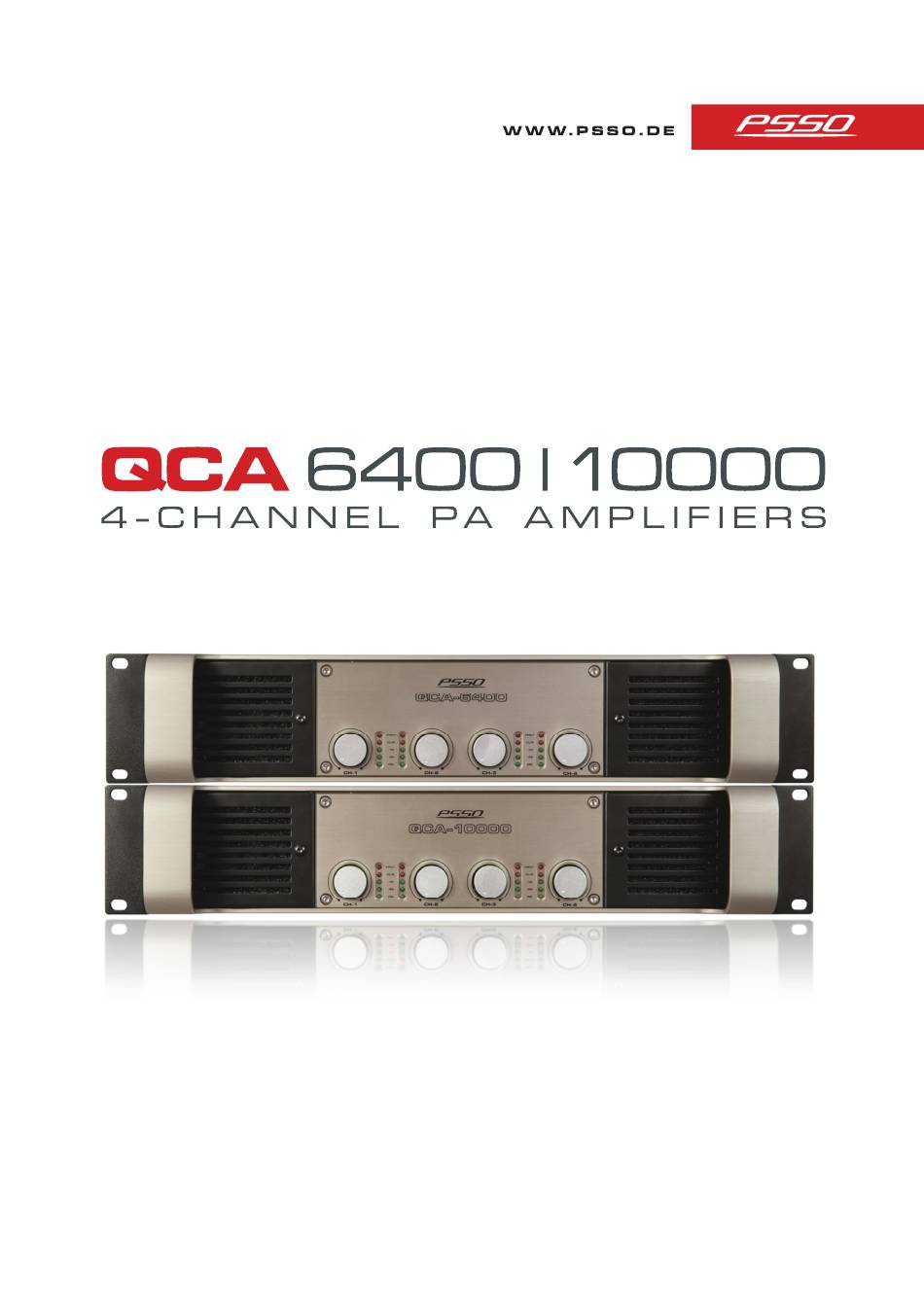

- Page 1 U S E R M A N U A L U S E R M A N U A L U S E R M A N U A L U S E R M A N U A L B E D I E N U N G S A N L E I T U N G B E D I E N U N G S A N L E I T U N G B E D I E N U N G S A N L E I T U N G...
- Page 2 4 4 4 4 - - - - Kanal Kanal Kanal Kanal- - - - PA PA PA PA- - - - Verstärker mit Schaltnetzteil Verstärker mit Schaltnetzteil Verstärker mit Schaltnetzteil Verstärker mit Schaltnetzteil Die 4-Kanal-Endstufen der QCA-Serie bieten höchste Leistung bei niedrigem Gewicht und geringer Bauhöhe. Ermöglicht wird dies durch die Verwendung einer patentierten Class-I-Architektur der zweiten Generation, die die Effizienz und Klangqualität der bekannten Architekturen Class A und Class D in sich vereint.
-
Page 3: Table Of Contents
Inhaltsverzeichnis 1 EINFÜHRUNG ............................... 4 2 SICHERHEITSHINWEISE ............................ 4 3 BESTIMMUNGSGEMÄSSE VERWENDUNG ..................... 6 4 BEDIENELEMENTE UND ANSCHLÜSSE ......................8 Frontseite................................... 8 Rückseite ................................... 8 5 RACKINSTALLATION ............................9 6 ANSCHLÜSSE HERSTELLEN .......................... 10 Eingänge ................................. 10 Durchschleifausgänge ............................10 Lautsprecherausgänge ............................ -
Page 4: Einführung
EINFÜHRUNG Wir freuen uns, dass Sie sich für einen PA-Verstärker von PSSO entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf. - Page 5 Inbetriebnahme getrennt werden. Dies gilt auch, wenn das Gerät hoher Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät kein offensichtlicher Transportschaden vorliegt. Sollten scheinbar noch funktioniert, muss es von einem Sie Schäden an der Netzleitung oder am Gehäuse Fachmann überprüft werden ob durch den entdecken, nehmen Sie das Gerät nicht in Betrieb und Flüssigkeitseintritt eventuell Isolationen beeinträchtigt...
-
Page 6: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Die Verstärker der QCA-Serie sind speziell für den Einsatz auf der Bühne oder in Diskotheken konzipiert. Spannungsversorgung Transport Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Soll das Gerät transportiert werden, verwenden Sie Wechselspannung zugelassen und wurde ausschließ- bitte die Originalverpackung, um Transportschäden zu lich zur Verwendung in Innenräumen konzipiert. - Page 7 VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de haben diese zu benutzen. Durch hohe Lautstärken hervorgerufene Gehörschädigungen können den Tatbestand der Bitte beachten Sie: PSSO haftet nicht für Schäden, Körperverletzung erfüllen und strafrechtlich verfolgt die durch unsachgemäße Installation und werden. bitte beachten Sie, dass der Veranstalter für übermäßige Lautstärken verursacht werden!
-
Page 8: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE Diese Anleitung beschreibt exemplarisch das Modell QCA-6400. Die Abbildungen und Eigenschaften des anderen Modells sind ähnlich. Frontseite Griff Lautstärkeregler Kanal 1-4 Status-LEDs Kanal 1-4 • PROT: Schutzschaltung aktiv • CLIP: Übersteuerung • -10 dB, -40 dB: Eingangspegelanzeige •... -
Page 9: Rackinstallation
RACKINSTALLATION Diese Endstufe ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um ein „Double- Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl der Endstufe darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. -
Page 10: Anschlüsse Herstellen
ANSCHLÜSSE HERSTELLEN ACHTUNG! Alle Anschlüsse dürfen nur bei ausgeschaltetem Gerät hergestellt bzw. verändert werden! Eingänge Der Anschluss der Eingänge ist vom gewählten Betriebsmodus abhängig. Wählen Sie daher vor dem Herstellen der Anschlüsse den Betriebsmodus für Ihre Anwendung aus. Schließen Sie dann die Line- Signalquellen (z. -
Page 11: Stereobetrieb
Beispiel für die Umrechnung Anzahl der Boxen/Impedanz Anzahl der ≙ ≙ ≙ ≙ Impedanz Boxen 1 Box à 8 Ω 8 Ω 2 Boxen à 8 Ω 4 Ω (parallel geschaltet) 2 Boxen à 8 Ω 16 Ω (in Reihe geschaltet) 3 Boxen à... -
Page 12: Parallelbetrieb
Parallelbetrieb Im Parallelbetrieb erhalten die Kanäle 1 und 2 sowie die Kanäle 3 und 4 jeweils das gleiche Eingangssignal. Ein Signal am Eingang von Kanal 2 und Kanal 4 wird ignoriert. Die Lautstärkeeinstellung erfolgt für die Ausgänge separat. Auf diese Weise lassen sich z. B. mehrere Räume mit demselben Mono-Signal beschallen und separat in der Lautstärke regeln. -
Page 13: Bedienung
BEDIENUNG Ein-/Ausschalten Schalten Endverstärker einer Verstärkeranlage Vermeidung lauten Schaltgeräuschen immer nach allen anderen Geräten ein und nach dem Betrieb wieder als erstes Gerät aus. Stellen Sie vor dem Einschalten alle Lautstärkeregler in die linke Anschlagsposition und vergewissern Sie sich, dass der Betriebsartschalter MODE in der richtigen Position steht. Schalten Sie das Gerät mit dem Netzschalter ein. -
Page 14: Problembehebung
PROBLEMBEHEBUNG PROBLEM URSACHE LÖSUNG Gerät lässt sich nicht anschalten. Netzleitung ist nicht angeschlossen. Überprüfen Sie die Netzleitung und • • eventuelle Verlängerungsleitungen. Kein Signal. Die Anschlussleitung des ent- Überprüfen Sie die Anschlussleitung • • sprechenden Geräts ist nicht richtig und ob die Stecker fest in den oder überhaupt nicht angeschlossen. -
Page 15: 10Technische Daten
TECHNISCHE DATEN QCA-6400 QCA-10000 Spannungsversorgung: 230 V AC, 50 Hz Gesamtanschlusswert: 820 W (1/8 Power) 1150 W (1/8 Power) Sinus-Ausgangsleistung: (1 kHz, 1 % THD+N) Stereo, Parallel an 2 Ω 4 x 1600 W 4 x 2500 W Stereo, Parallel an 4 Ω 4 x 1400 W 4 x 2100 W Stereo, Parallel an 8 Ω... -
Page 16: Introduction
INTRODUCTION Thank you for having chosen a PSSO PA amplifier. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for future needs. - Page 17 Unpacking Avoiding Hum Please make sure that there are no obvious transport Never install the amplifier next to highly sensitive damages. Should you notice any damages on the devices like pre-amplifiers or tape-decks, as the strong connection panel or on the casing, do not take the magnetic field of the amplifier can produce hum in these speaker system into operation and immediately consult devices.
-
Page 18: Operating Determinations
OPERATING DETERMINATIONS The PA amplifiers of the QCA series have been specially designed for stage and the disco applications. Power Serial Barcode This product is allowed to be operated with an Never remove the serial barcode from the device as alternating current of 230 V AC, 50 and was designed this would make the guarantee void. - Page 19 Strafgesetzbuch § 223 ff: warning signs and provide hearing protectors. The staff bundesrecht.juris.de/bundesrecht/stgb has to use these. TA Lärm: www.umweltdaten.de PSSO cannot be made liable for damages caused DIN 15905-5: www.din.de by incorrect installations and excessive noise Arbeitsstättenverordnung § 15: levels! www.lgl.bayern.de/arbeitsschutz...
-
Page 20: Operating Elements & Connections
OPERATING ELEMENTS & CONNECTIONS This user manual describes the front panel of the QCA-6400 as a reference. Illustrations and features of the other model are comparable. Front Panel Handle Level controls channel 1-4 Display LEDs channel 1-4 • PROT: protective circuit is active •... -
Page 21: Rack Installation
RACK INSTALLATION This amplifier is built for 19" racks (483 mm). This rack use should be a double-door rack where front panel and rear panel can be opened. The rack should be provided with a cooling fan. When mounting the amplifier into the rack, please make sure that there is enough space around the device so that the heated air can be passed on. -
Page 22: Connections
CONNECTIONS ACHTUNG! All connections have to be made or changed only if the amplifier is switched off! Inputs The connection of the inputs depends on the operating mode selected. Therefore, prior to making any connections, select the operating mode according to your desired application. Then connect the output of line signal sources (e.g. -
Page 23: Stereo Operation
Example for the calculation number of speakers/impedance Number of speakers ≙ ≙ ≙ ≙ Impedance speaker at 8 Ω 8 Ω speakers a 4 Ω (parallel) 8 Ω each speakers a 16 Ω (in line) 8 Ω each speakers a 8 Ω... -
Page 24: Parallel Operation
Parallel Operation In parallel operation, channels 1 and 2 and channels 3 and 4 respectively receive the same input signal. A signal at the input of channel 2 and channel 4 is ignored. The volume is separately adjusted for all outputs. This way, PA amplification can provided e.g. -
Page 25: Operation
OPERATION Switching On/Off To prevent loud switching noise, always switch on all other units of the amplifier system before switching on the power amplifier. After operation, switch off the power amplifier first. Prior to switching on set all level controls to the left stop position and make sure that the operating mode selector switch MODE is set to the correct position. -
Page 26: Problem Chart
PROBLEM CHART PROBLEM CAUSE REMEDY No power. The power cord is not connected. Check the power cord and any • • extension cables. No sound. The power cord of the respective Check the power cord and if the • • device is not connected properly or plugs are tightly connected with the not connected at all. -
Page 27: Technical Specifications
TECHNICAL SPECIFICATIONS QCA-6400 QCA-10000 Power supply: 230 V AC, 50 Hz Power consumption: 820 W (1/8 power) 1150 W (1/8 power) Power output sine: (1 kHz, 1 % THD+N) Stereo, parallel at 2 Ω 4 x 1600 W 4 x 2500 W Stereo, parallel at 4 Ω... - Page 28 © © © © PSSO 201 PSSO 2014 4 4 4 PSSO 201 PSSO 201 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. Every information is subject to change without prior notice. 00083543.DOCX Version 1.0...
